Вертикал общий трубопроводы — HITACHI MA200

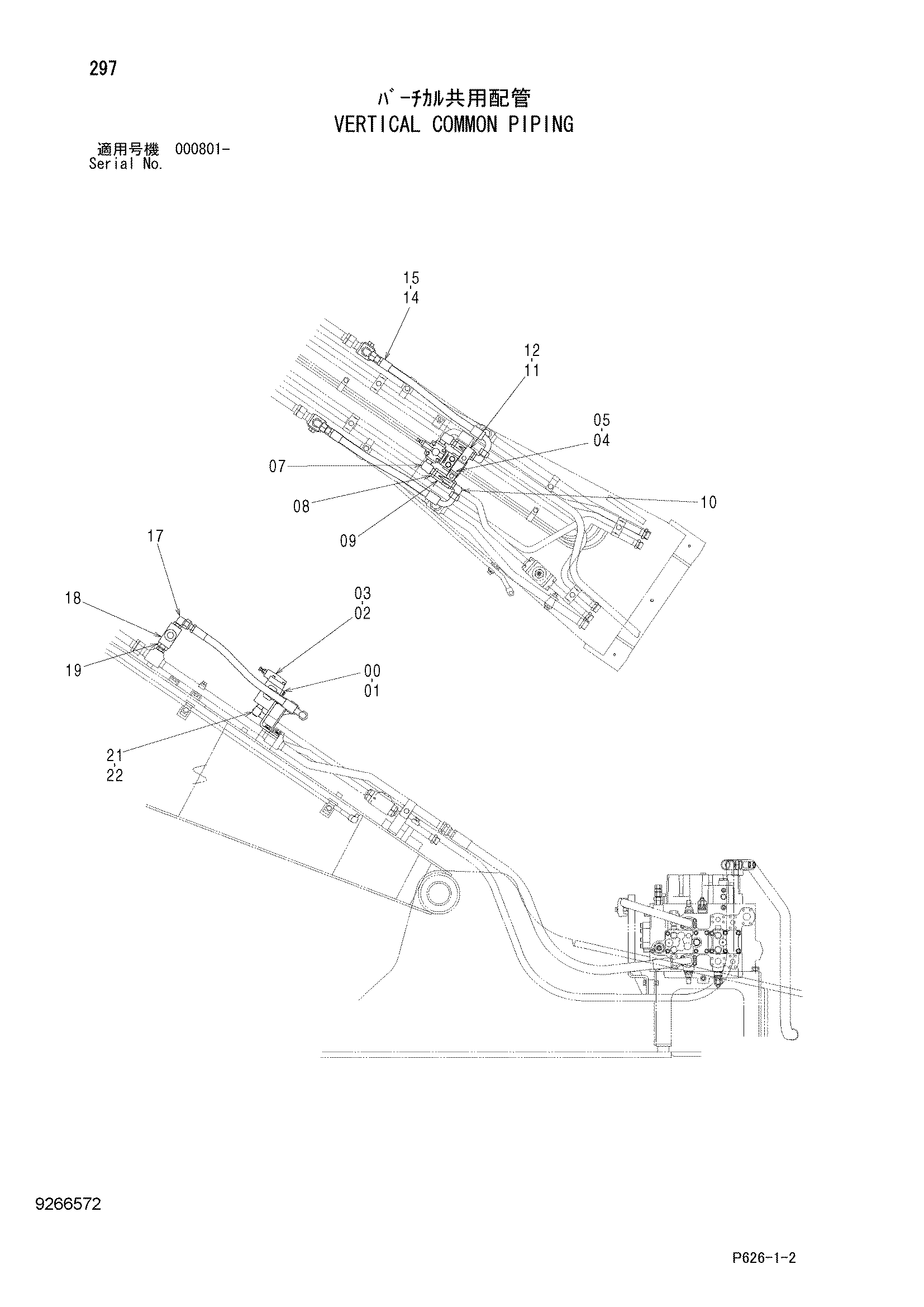

Заводская схема «Вертикал общий трубопроводы» для HITACHI MA200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4302579 | Кронштейн | 1 |
| 01 | J271230 | Болт с шайбой | 2 |
| 01A | J901230 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 02 | 4209158 | Предохранительный клапан | 1 |
| 03 | J260820 | Болт с шайбой | 3 |
| 03A | J900820 | Болт | 1 |
| 03B | A590108 | Плоская шайба | 1 |
| 04 | 8084629 | Кронштейн | 1 |
| 05 | J271235 | Болт с шайбой | 2 |
| 05A | J901235 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 07 | 94-0633 | Угловой штуцер | 2 |
| 08 | 4208243 | Адаптер | 2 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 09 | 4393295 | Обратный клапан | 2 |
| 10 | 4157562 | Угловой штуцер | 2 |
| 10A | 4506424 | Уплотнительное кольцо | 1 |
| 11 | 4456907 | Кронштейн | 2 |
| 12 | J271065 | Болт с шайбой | 2 |
| 12A | J901065 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 14 | 4223521 | Шланг | 2 |
| 15 | 4187308 | Уплотнительное кольцо | 4 |
| 17 | 4202113 | Угловой штуцер | 2 |
| 17A | 4506429 | Уплотнительное кольцо | 1 |
| 18 | 4432055 | Запорный клапан | 2 |
| 19 | 4291797 | Адаптер | 2 |
| 19A | 4506429 | Уплотнительное кольцо | 1 |
| 19B | 4506424 | Уплотнительное кольцо | 1 |
| 21 | 94-0633 | Угловой штуцер | 1 |
| 22 | 4208967 | Адаптер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MA200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
