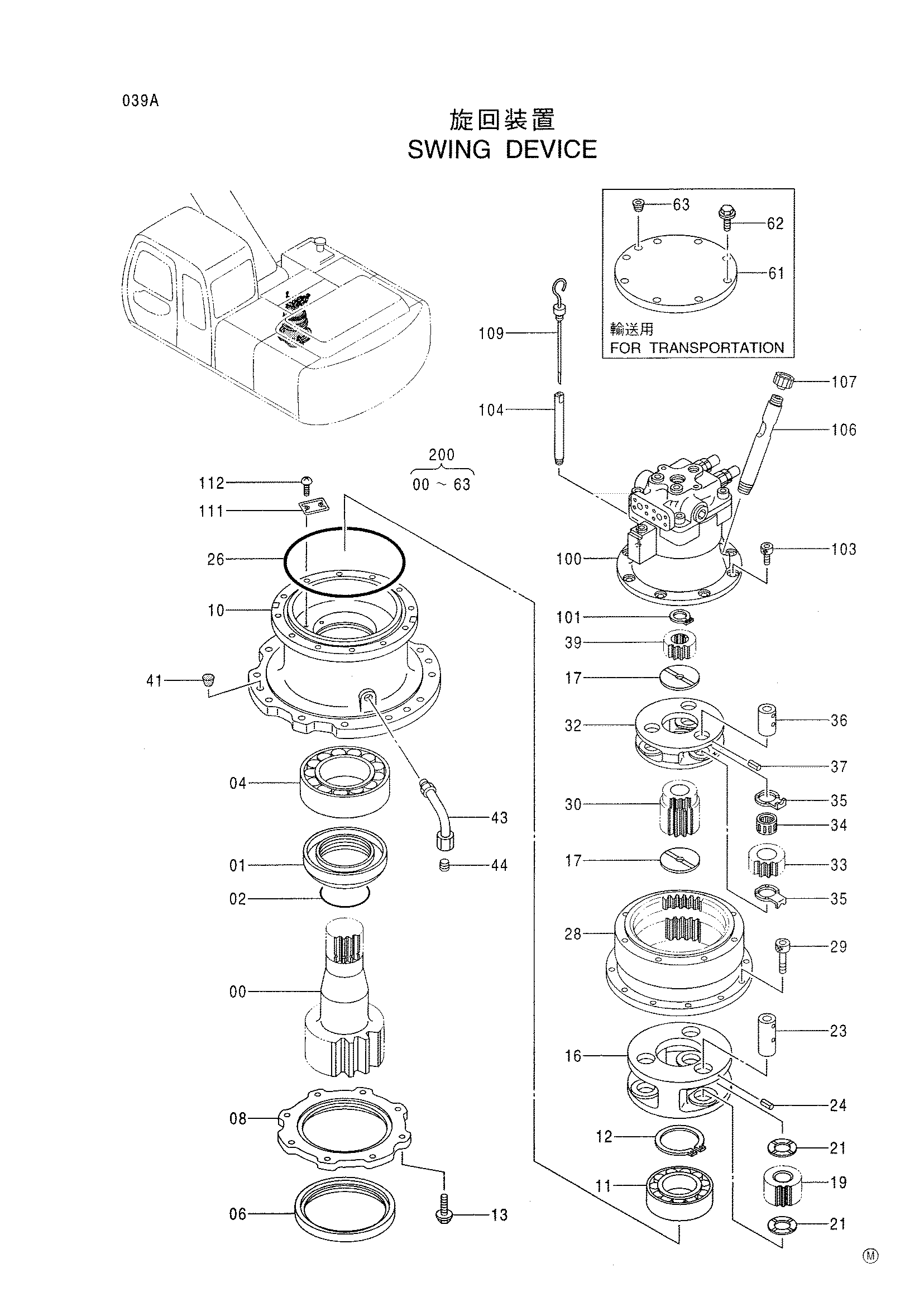

Механизм поворота — HITACHI MA145-5

Заводская схема «Механизм поворота» для HITACHI MA145-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	2036775	Вал проп.	1
01	3045362	Втулка	1
02	A811120	Уплотнительное кольцо	1
04	4281798	Подшипник. спх.рол.	1
06	4246275	Масляное уплотнение	1
08	3060672	Крышка	1
10	1020333	Корпус	1
11	4364756	Роликовый подшипник	1
12	991352	Стопорное кольцо	1
13	J011240	Болт с шайбой	8
16	1020329	Водило	1
17	4176073	Упорная пластина	2
19	9742777	Планетарная шестерня	3
21	4266933	Упорная пластина	6
23	4336925	Палец	3
24	4027427	Пружинный штифт	3
26	4337206	Уплотнительное кольцо	1
28	1019790	Коронная шестерня	1
29	M341645	Болт с внутренним шестигранником	12
30	3069514	Солнечная шестерня	1
32	1020328	Водило	1
33	3069510	Планетарная шестерня	3
34	4336945	Игольчатый подшипник	3
35	4336926	Упорная пластина	6
36	4336923	Палец	3
37	4051262	Пружинный штифт	3
39	3069512	Солнечная шестерня	1
41	425176	Пробка	2
43	8060496	Трубка	1
44	94-2013	Пробка	1
61	8053414	Крышка	1
62	J011250	Болт с шайбой	8
63	94-2011	Пробка	1
100	4425340	Гидромотор	1
101	962002	Стопорное кольцо	1
103	M341228	Болт с внутренним шестигранником	8
104	4264452	Трубка	1
106	4332658	Трубка	1
107	4343365	Колпачок	1
109	3074223	Указатель уровня	1
111	3053093	Информационная табличка	1
112	M492564	Приводной винт	2
200	9148922	Механизм поворота	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI MA145-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
