Пилотные гидролинии (12) — HITACHI MA145-5

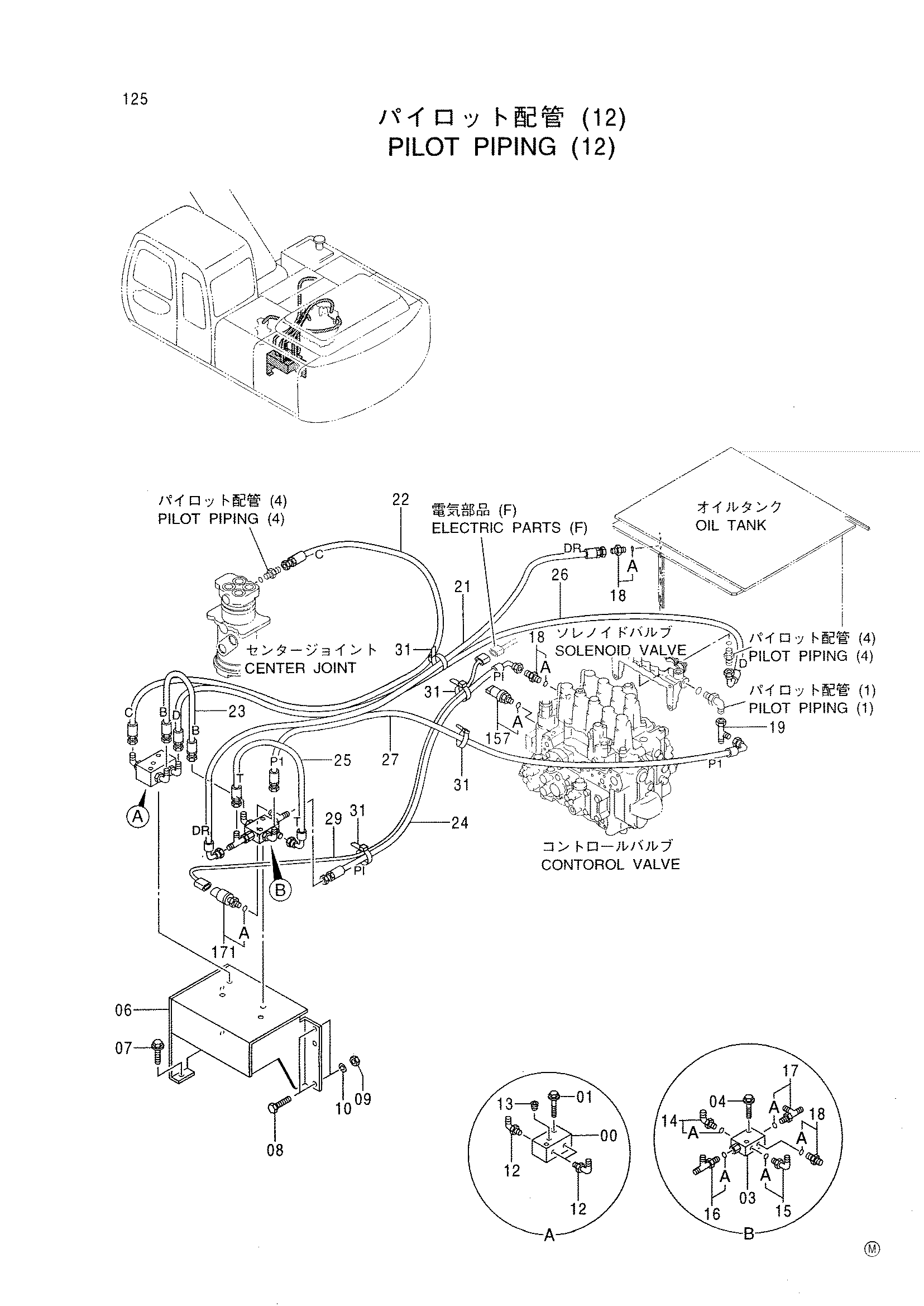

Заводская схема «Пилотные гидролинии (12)» для HITACHI MA145-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4425588 | Клапан редукинг | 1 |
| 01 | J011070 | Болт с шайбой | 2 |
| 03 | 4247705 | Клапан | 1 |
| 04 | J010850 | Болт с шайбой | 2 |
| 06 | 7037202 | Кронштейн | 1 |
| 07 | J031030 | Болт с шайбой | 3 |
| 08 | J901025 | Болт | 2 |
| 09 | J950010 | Гайка | 2 |
| 10 | A590910 | Пружинная шайба | 2 |
| 12 | 4154656 | Угловой штуцер | 3 |
| 13 | 94-2011 | Пробка | 1 |
| 14 | 4154670 | Угловой штуцер | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4156434 | Угловой штуцер | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4203171 | Тройник | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4364784 | Тройник | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4200465 | Адаптер | 3 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4246672 | Соединительный штуцер | 1 |
| 21 | 4429078 | Шланг | 1 |
| 22 | 4429082 | Шланг | 1 |
| 23 | 4429083 | Шланг | 1 |
| 24 | 4429079 | Шланг | 1 |
| 25 | 4429080 | Шланг | 1 |
| 26 | 4429081 | Шланг | 1 |
| 27 | 4365786 | Шланг | 1 |
| 29 | 4429115 | Жгут проводов | 1 |
| 31 | 4055312 | Ленточный зажим | 5 |
| 157 | 4353686 | Выключатель | 1 |
| 157A | 957366 | Уплотнительное кольцо | 1 |
| 171 | 4380677 | Выключатель | 1 |
| 171A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MA145-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
