Привод вал — HITACHI MA145-5

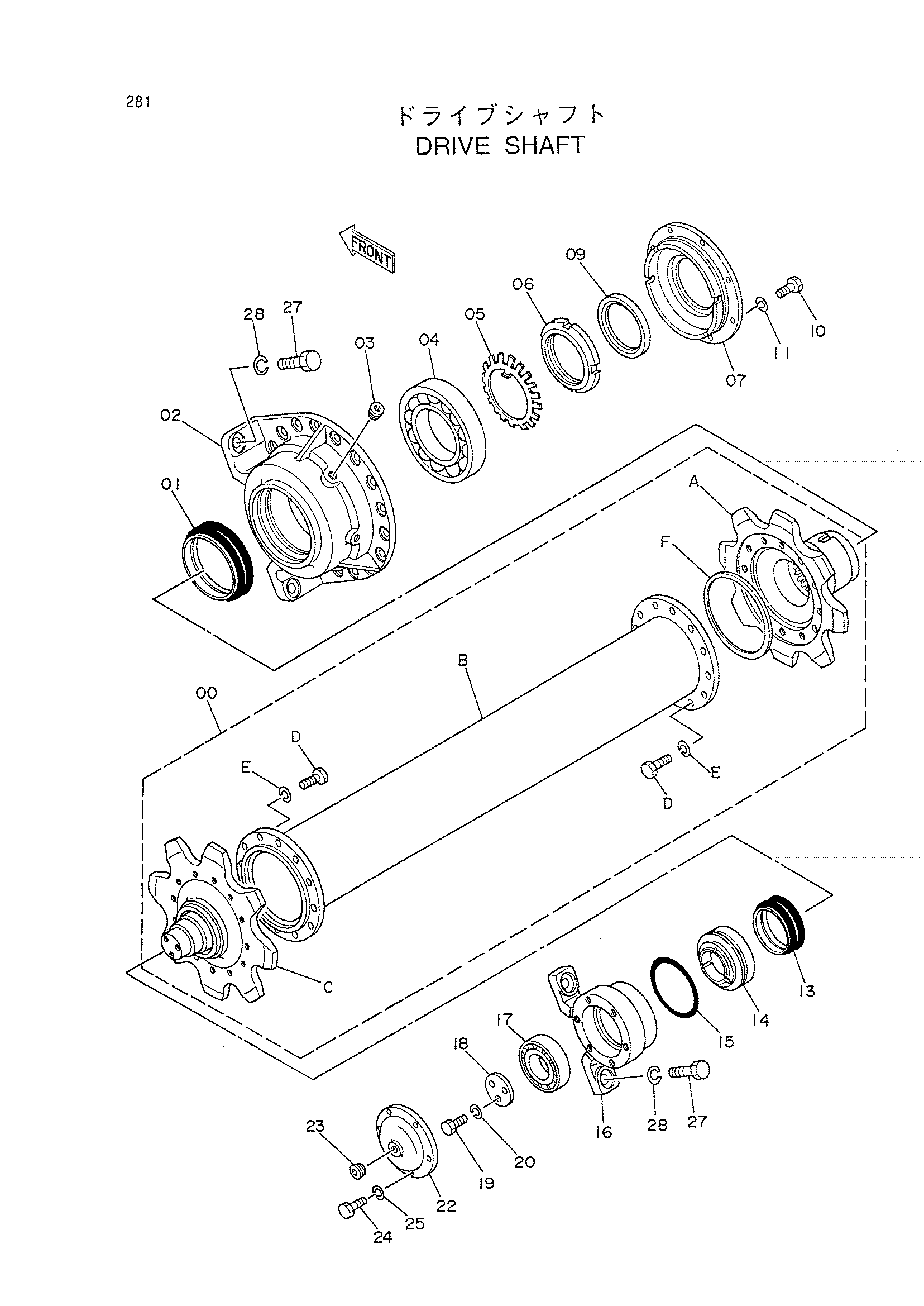

Заводская схема «Привод вал» для HITACHI MA145-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9032959 | Привод вал в сборе | 2 | |
| 00 | 9032960 | Вал привод в сборе | 1 |
| 00A | 2012222 | Звёздочка | 1 |
| 00B | 7008497 | Вал | 1 |
| 00C | 2012221 | Звёздочка | 1 |
| 00D | M111645 | Болт | 24 |
| 00E | A590916 | Пружинная шайба | 24 |
| 00F | 4123371 | Втулка | 1 |
| 01 | 4110367 | Комплект уплотнений | 1 |
| 02 | 1004376 | Корпус | 1 |
| 03 | 94-2012 | Пробка | 2 |
| 04 | 4022438 | Шариковый подшипник | 1 |
| 05 | 455014 | Шайба подшипник. | 1 |
| 06 | 455005 | Гайка подшипник. | 1 |
| 07 | 2015207 | Крышка | 1 |
| 09 | 929154 | Масляное уплотнение | 1 |
| 10 | J901228 | Болт | 8 |
| 11 | A590912 | Пружинная шайба | 8 |
| 13 | 4110362 | Комплект уплотнений | 1 |
| 14 | 3017535 | Корпус | 1 |
| 15 | 965972 | Уплотнительное кольцо | 1 |
| 16 | 2012224 | Корпус | 1 |
| 17 | 969437 | Подшипник. спх.рол. | 1 |
| 18 | 4511813 | Фиксатор | 1 |
| 19 | M111232 | Болт | 3 |
| 20 | A590912 | Пружинная шайба | 3 |
| 22 | 3017534 | Крышка | 1 |
| 23 | 94-2012 | Пробка | 1 |
| 24 | J011228 | Болт | 6 |
| 25 | A590912 | Пружинная шайба | 6 |
| 27 | M122456 | Болт | 4 |
| 28 | A590924 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MA145-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
