Гусеничная рама трубопроводы — HITACHI MA145-5

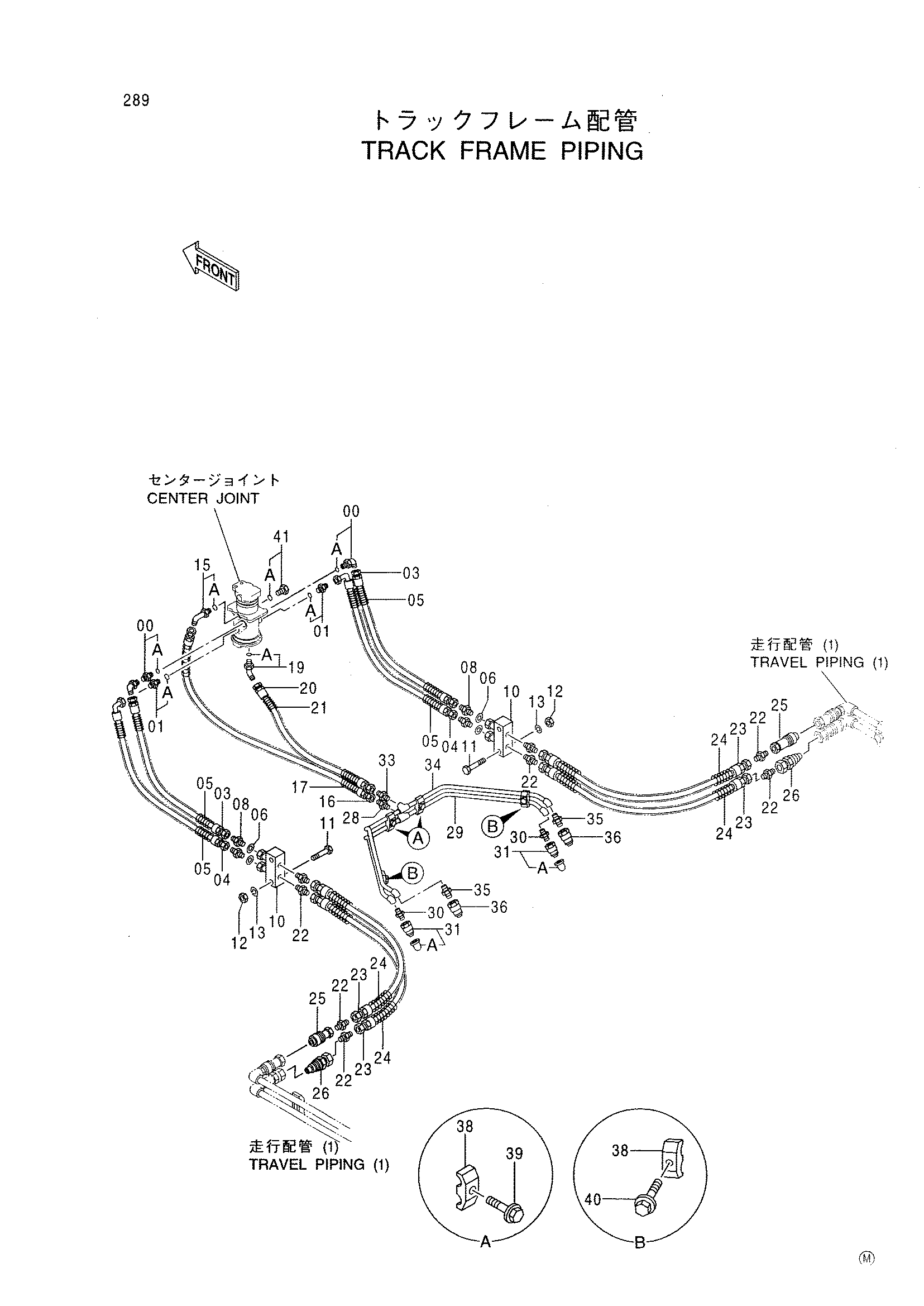

Заводская схема «Гусеничная рама трубопроводы» для HITACHI MA145-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4065118 | Угловой штуцер | 2 |
| 00A | 4506424 | Уплотнительное кольцо | 1 |
| 01 | 4042033 | Адаптер | 2 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 03 | 4167117 | Шланг | 2 |
| 04 | 4254432 | Шланг | 2 |
| 05 | 4053613 | Защитный кожух | 4 |
| 06 | 4061743 | Шайба | 4 |
| 08 | 94-1304 | Адаптер | 4 |
| 10 | 8021038 | Блок | 2 |
| 11 | J901290 | Болт | 4 |
| 12 | J950012 | Гайка | 4 |
| 13 | A590912 | Пружинная шайба | 4 |
| 15 | 4133249 | Угловой штуцер | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4054344 | Шланг | 1 |
| 17 | 4055163 | Защитный кожух | 1 |
| 19 | 4081336 | Угловой штуцер | 1 |
| 19A | 4506418 | Уплотнительное кольцо | 1 |
| 20 | 4055314 | Шланг | 1 |
| 21 | 4053608 | Защита шланга | 1 |
| 22 | 94-1305 | Адаптер | 8 |
| 23 | 4142888 | Шланг | 4 |
| 24 | 4072444 | Защитный кожух | 4 |
| 25 | 4095392 | Самоуплотняющееся соединение | 2 |
| 26 | 4095391 | Самоуплотняющееся соединение | 2 |
| 28 | 94-1302 | Адаптер | 1 |
| 29 | 8045978 | Трубка | 1 |
| 30 | 94-1702 | Адаптер | 2 |
| 31 | 4022908 | Самоуплотняющееся соединение | 2 |
| 31A | 4072596 | Колпачок | 1 |
| 33 | 94-1303 | Адаптер | 1 |
| 34 | 8045979 | Трубка | 1 |
| 35 | 94-1703 | Адаптер | 2 |
| 36 | 4033129 | Самоуплотняющееся соединение | 2 |
| 38 | 4202559 | Хомут трубки | 4 |
| 39 | J011250 | Болт с шайбой | 2 |
| 40 | J011245 | Болт с шайбой | 2 |
| 41 | 4092534 | Пробка | 1 |
| 41A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MA145-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
