Направляющее колесо вал — HITACHI MA145-5

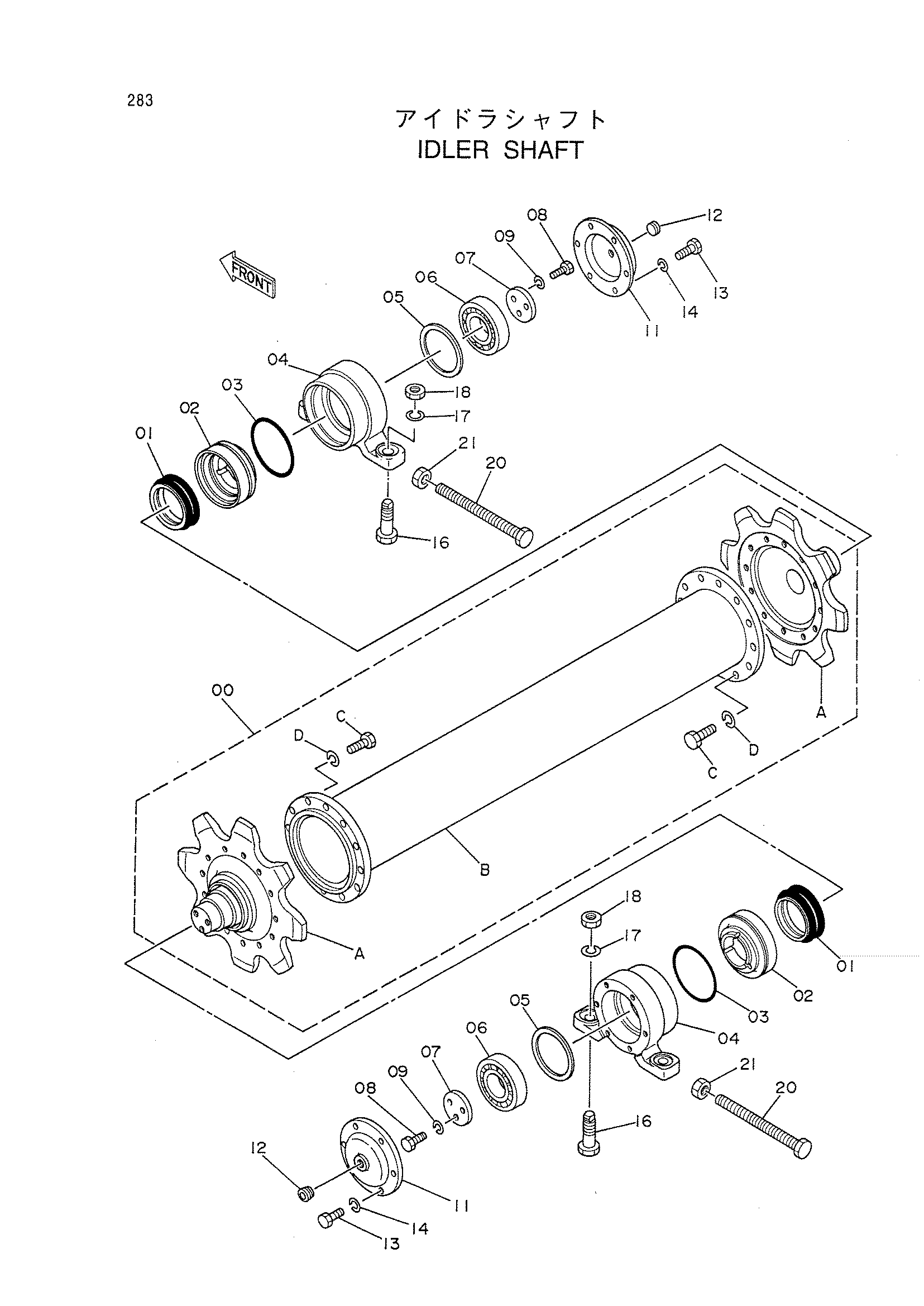

Заводская схема «Направляющее колесо вал» для HITACHI MA145-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9032961 | Направляющее колесо вал в сборе | 2 | |
| 00 | 9032962 | Вал направляющее колесо в сборе | 1 |
| 00A | 2012221 | Звёздочка | 2 |
| 00B | 7008497 | Вал | 1 |
| 00C | M111645 | Болт | 24 |
| 00D | A590916 | Пружинная шайба | 24 |
| 01 | 4110362 | Комплект уплотнений | 2 |
| 02 | 3017535 | Корпус | 2 |
| 03 | 965972 | Уплотнительное кольцо | 2 |
| 04 | 2012224 | Корпус | 2 |
| 05 | 4107031 | Проставка | 2 |
| 06 | 969437 | Подшипник. спх.рол. | 2 |
| 07 | 4511813 | Фиксатор | 2 |
| 08 | M111232 | Болт | 6 |
| 09 | A590912 | Пружинная шайба | 6 |
| 11 | 3017534 | Крышка | 2 |
| 12 | 94-2012 | Пробка | 2 |
| 13 | J901228 | Болт | 12 |
| 14 | A590912 | Пружинная шайба | 12 |
| 16 | 4102048 | Болт | 4 |
| 17 | A590924 | Пружинная шайба | 4 |
| 18 | M512419 | Гайка | 4 |
| 20 | 4511825 | Болт регулировочный | 2 |
| 21 | M562419 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MA145-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
