Пилотные гидролинии (5-1) — HITACHI MA145-5

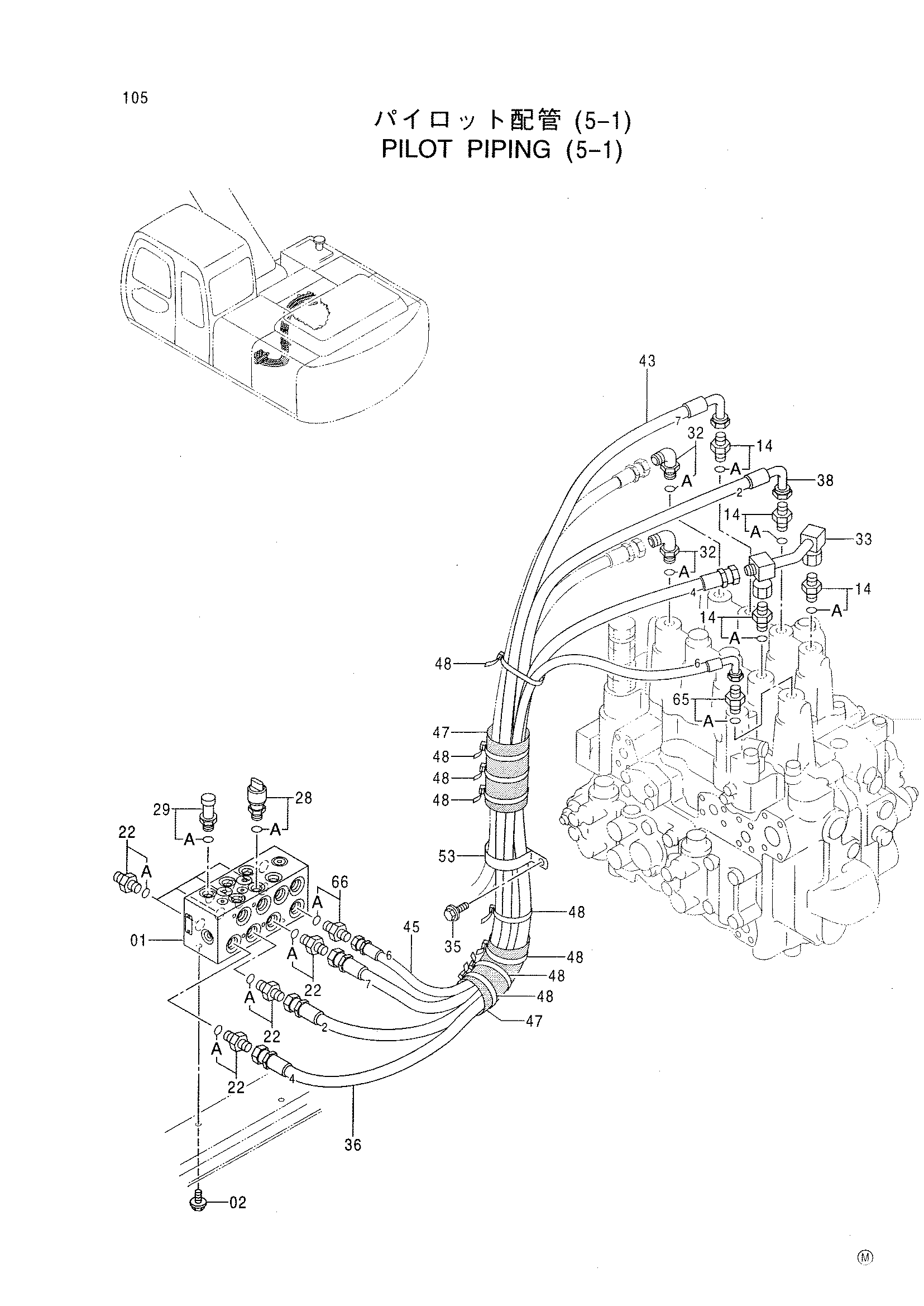

Заводская схема «Пилотные гидролинии (5-1)» для HITACHI MA145-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4367132 | Клапан регулировочный. | 1 |
| 02 | J021025 | Болт с шайбой | 2 |
| 14 | 4202422 | Адаптер | 4 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 4200466 | Адаптер | 7 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 4333040 | Выключатель | 1 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 29 | 4332040 | Датчик давления | 1 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 32 | 4208913 | Угловой штуцер | 2 |
| 32A | 4509180 | Уплотнительное кольцо | 1 |
| 33 | 8060455 | Трубка | 1 |
| 35 | J011020 | Болт с шайбой | 1 |
| 36 | 4351165 | Пластиковый шланг | 1 |
| 38 | 4345956 | Нейлоновый шланг | 1 |
| 43 | 4345994 | Нейлоновый шланг | 1 |
| 45 | 4361808 | Пластиковый шланг | 1 |
| 47 | 4219918 | Резиновая втулка | 2 |
| 48 | 4055312 | Ленточный зажим | 8 |
| 53 | 4193848 | Зажим | 1 |
| 65 | 4255791 | Адаптер | 1 |
| 65A | 4509180 | Уплотнительное кольцо | 1 |
| 66 | 4200468 | Адаптер | 1 |
| 66A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MA145-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
