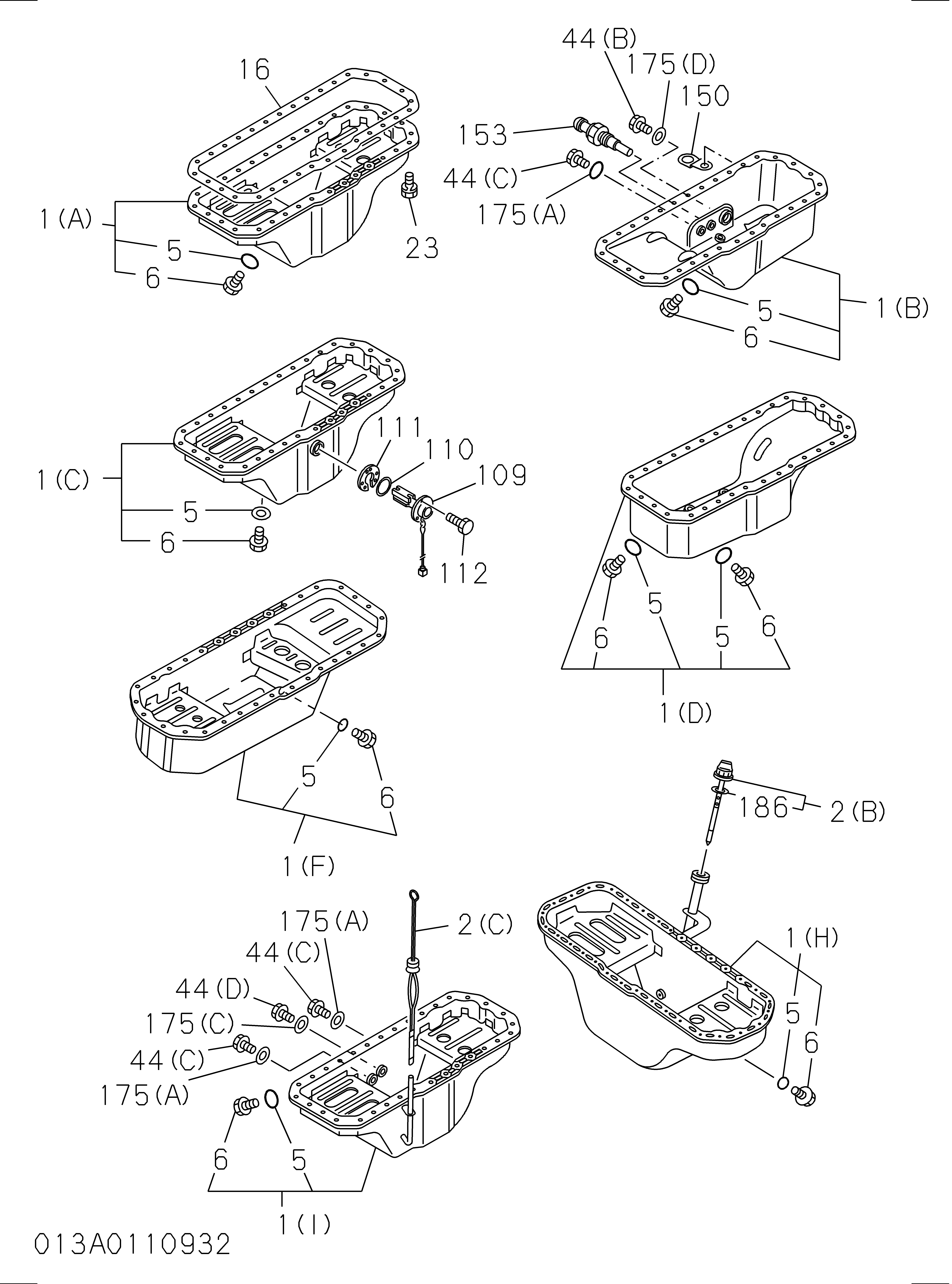

013: Масляный поддон и щуп уровня масла — HITACHI MA145-5
Заводская схема «013: Масляный поддон и щуп уровня масла» для HITACHI MA145-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001(G) | 1113608220 | Поддон в сборе масляный | 1 |
| 002(A) | 1117604001 | Указатель масляный уровень | 1 |
| 005 | 1096231830 | Прокладка пробка, масляный дренажный | 1 |
| 005 | 1096230570 | Прокладка пробка, масляный дренажный | 1 |
| 006 | 9096620120 | Пробка масляный дренажный | 1 |
| 008(A) | 1117663701 | Трубка направляющая, масляный указатель уровня | 1 |
| 009 | 5096230020 | Прокладка направляющая трубка, масляный указатель уровня | 2 |
| 016 | 1113671000 | Прокладка масляный поддон TO C/BL | 1 |
| 016 | 1113671000 | Прокладка масляный поддон TO C/BL | 1 |
| 016 | 1113671320 | Прокладка масляный поддон TO C/BL | 1 |
| 023 | 0500408180 | Болт масляный поддон | 32 |
| 023 | 0500408180 | Болт масляный поддон | 32 |
| 023 | 0500408180 | Болт масляный поддон | 32 |
| 023 | 0505408180 | Болт масляный поддон | 32 |
| 109 | 8971312230 | Выключатель масляный уровень | 1 |
| 110 | 1096233550 | Прокладка SW, масляный уровень | 1 |
| 111 | 5113690720 | Проставка SW, масляный уровень | 1 |
| 112 | 0280806250 | Болт SW, масляный уровень | 3 |
| 112 | 0280506250 | Болт SW, масляный уровень | 3 |
| 189 | 9091105080 | Гайка направляющая | 1 |
| 189 | 9091105080 | Гайка направляющая | 1 |
| 189 | 0911105080 | Гайка направляющая | 1 |
| 191 | 9091505080 | Шайба LK, направляющая трубка, масляный указатель уровня | 1 |
| 191 | 0915105080 | Шайба LK, направляющая трубка, масляный указатель уровня | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MA145-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
