Тормозной клапан — HITACHI MA145-5

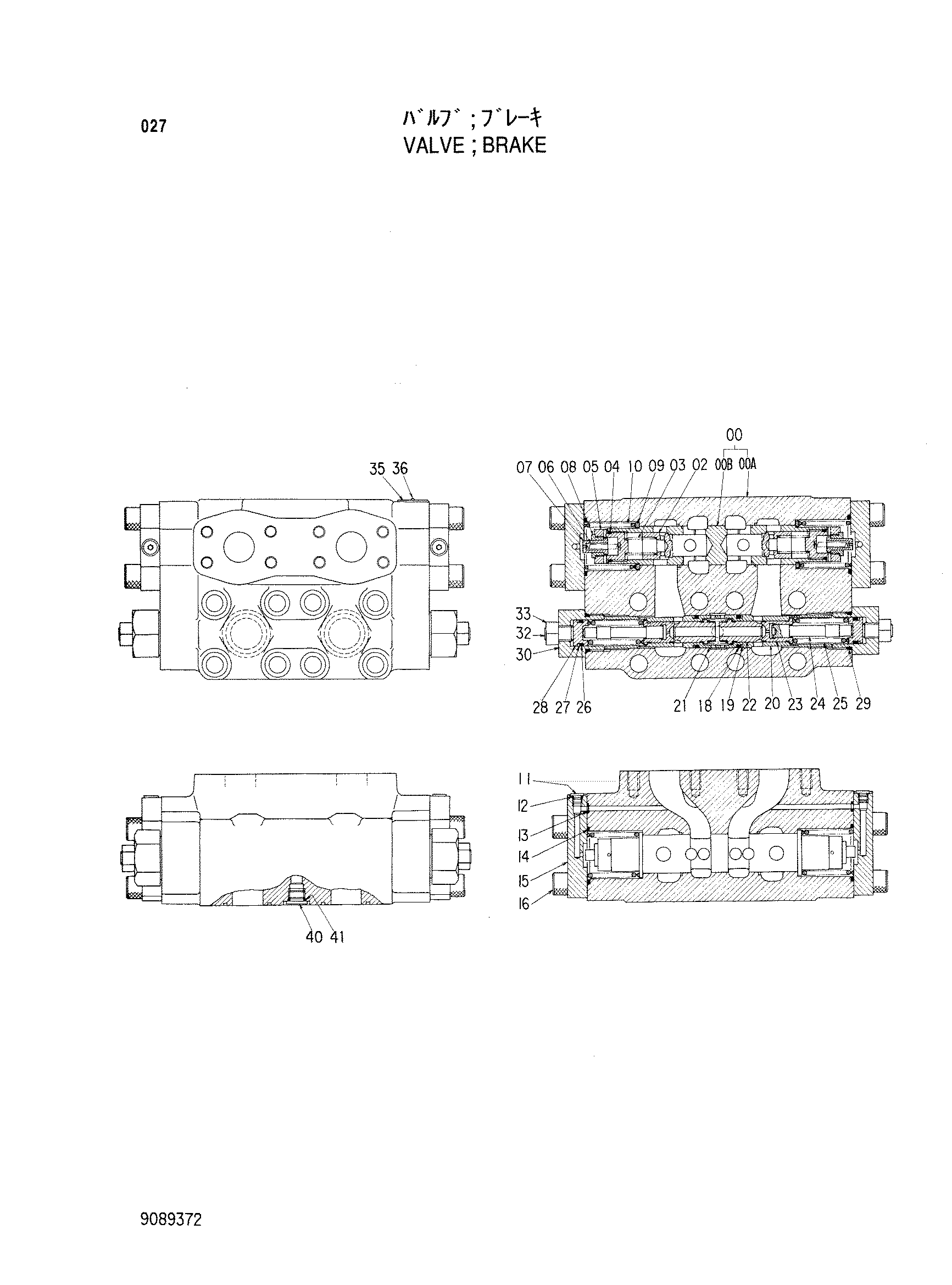

Заводская схема «Тормозной клапан» для HITACHI MA145-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9089372	Тормозной клапан	1
00	8045968	Корпус в сборе	1
02	4100194	Тарельчатый клапан	2
03	4091820	Пружина сжатия	2
04	4509182	Уплотнительное кольцо	2
05	4146993	Пробка	2
06	4126472	Пружина компресс	2
07	4126221	Поршень	2
08	4126220	Пробка	2
09	4082604	Шайба	2
10	4143324	Пружина сжатия	2
11	4208976	Пробка	2
12	4506408	Уплотнительное кольцо	2
13	4506407	Уплотнительное кольцо	2
14	A811055	Уплотнительное кольцо	2
15	3039490	Крышка	2
16	M341645	Болт с внутренним шестигранником	8
18	4506428	Уплотнительное кольцо	2
19	4044839	Опорное кольцо	2
20	3031806	Втулка	2
21	4085551	Пружина сжатия	1
22	4171531	Лист	2
23	4171532	Тарельчатый клапан	2
24	4171533	Поршень	2
25	4163357	Пружина сжатия	2
26	4028265	Уплотнительное кольцо	2
27	4028266	Опорное кольцо	2
28	4094048	Пробка	2
29	4095210	Уплотнительное кольцо	2
30	4094047	Картридж	2
32	4091822	Винт регулировочный	2
33	4091821	Гайка	2
35	3006874	Информационная табличка	1
36	M492564	Приводной винт	2
40	4208978	Пробка	1
41	4509180	Уплотнительное кольцо	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI MA145-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
