Гидролинии хода (2) — HITACHI MA145-5

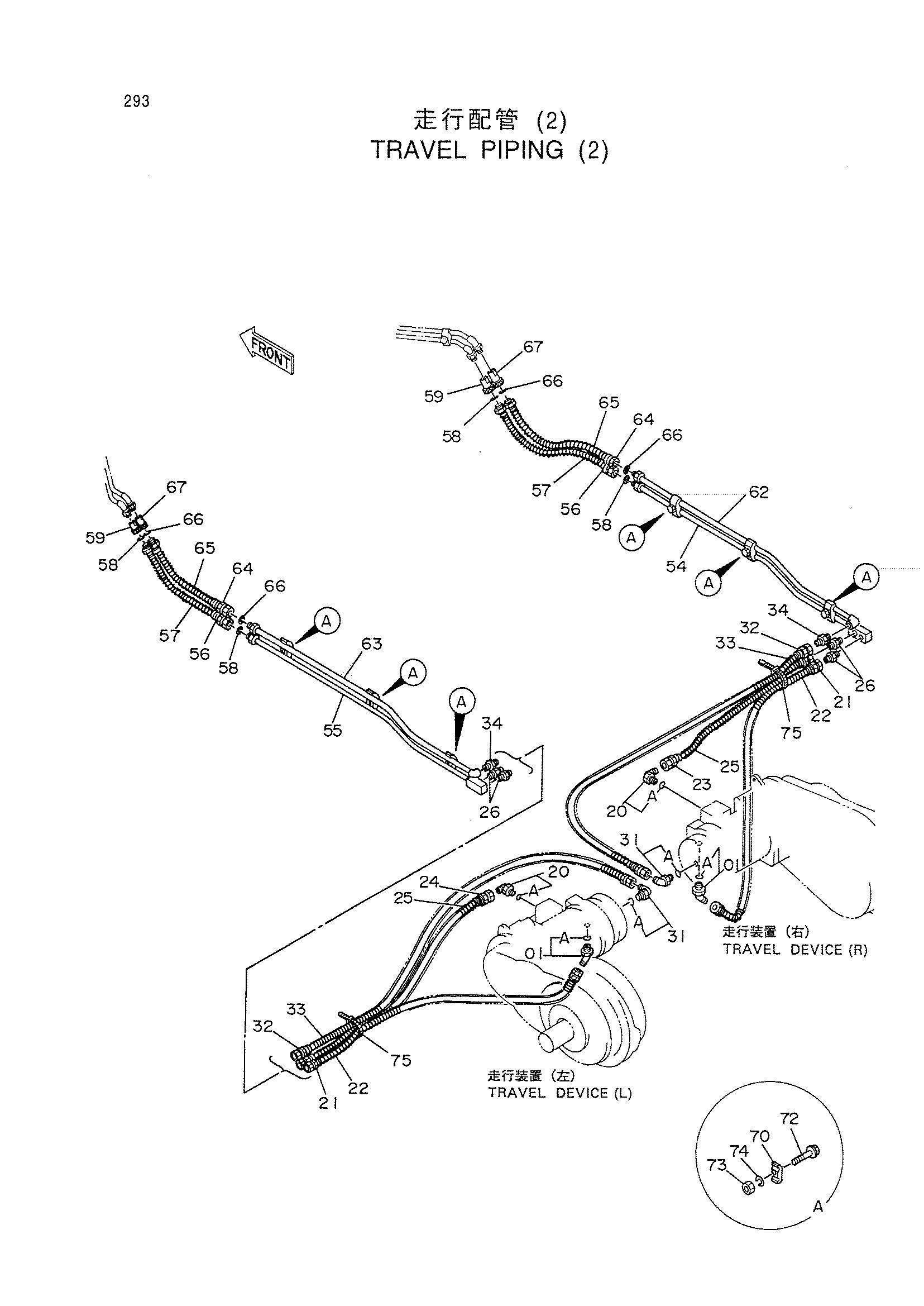

Заводская схема «Гидролинии хода (2)» для HITACHI MA145-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4173017 | Угловой штуцер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4133249 | Угловой штуцер | 2 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4067524 | Шланг | 2 |
| 22 | 4053601 | Защитный кожух | 2 |
| 23 | 4141394 | Шланг | 1 |
| 24 | 4067523 | Шланг | 1 |
| 25 | 4053602 | Защитный кожух | 2 |
| 26 | 94-1302 | Адаптер | 4 |
| 31 | 4037760 | Угловой штуцер | 2 |
| 31A | 4506418 | Уплотнительное кольцо | 1 |
| 32 | 4514832 | Шланг | 2 |
| 33 | 4214449 | Защита шланга | 2 |
| 34 | 94-1303 | Адаптер | 2 |
| 54 | 9733321 | Трубка | 1 |
| 55 | 9733345 | Трубка | 1 |
| 56 | 4062752 | Шланг | 2 |
| 57 | 4053603 | Защита шланга | 2 |
| 58 | 4073050 | Шайба | 4 |
| 59 | 4022907 | Соединение селф | 2 |
| 62 | 9733322 | Трубка | 1 |
| 63 | 9733346 | Трубка | 1 |
| 64 | 4029798 | Шланг | 2 |
| 65 | 4053609 | Защитный кожух | 2 |
| 66 | 4073051 | Шайба | 4 |
| 67 | 4102293 | Самоуплотняющееся соединение | 2 |
| 70 | 4202559 | Хомут трубки | 6 |
| 72 | J901255 | Болт | 6 |
| 73 | J950012 | Гайка | 6 |
| 74 | A590912 | Пружинная шайба | 6 |
| 75 | 4121859 | Зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MA145-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
