Рукоять — HITACHI MA145-5

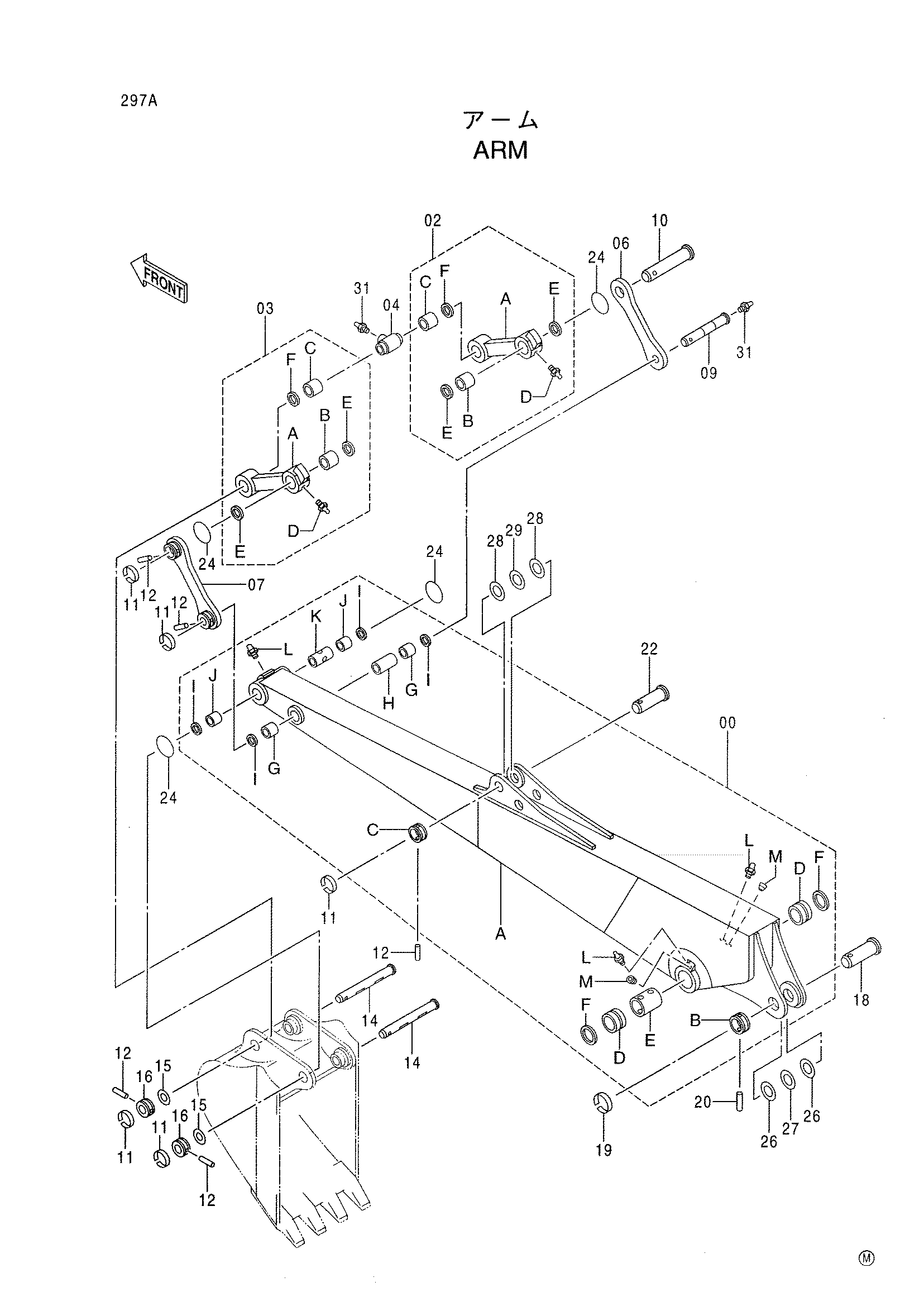

Заводская схема «Рукоять» для HITACHI MA145-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9183957 | Рукоять | 1 |
| 00A | 5006710 | Рукоять | 1 |
| 00B | 4276106 | Ограничитель | 1 |
| 00C | 4197033 | Ограничитель | 1 |
| 00D | 3072715 | Втулка | 2 |
| 00E | 4345350 | Проставка | 1 |
| 00F | 4084578 | Пылезащитное уплотнение | 2 |
| 00G | 457906 | Втулка | 2 |
| 00H | 4167458 | Трубка | 1 |
| 00I | 4082194 | Пылезащитное уплотнение | 4 |
| 00J | 4128474 | Втулка | 2 |
| 00K | 4250308 | Трубка | 1 |
| 00L | J75481 | Пресс-маслёнка | 3 |
| 00M | 94-2010 | Пробка | 2 |
| 02 | 9183691 | Тяга | 1 |
| 02A | 8077438 | Тяга | 1 |
| 02B | 4371132 | Втулка | 1 |
| 02C | 4128474 | Втулка | 1 |
| 02D | J75481 | Пресс-маслёнка | 1 |
| 02E | 4065687 | Пылезащитное уплотнение | 2 |
| 02F | 4082194 | Пылезащитное уплотнение | 1 |
| 03 | 9183692 | Тяга | 1 |
| 03A | 8077438 | Тяга | 1 |
| 03B | 4371132 | Втулка | 1 |
| 03C | 4128474 | Втулка | 1 |
| 03D | J75481 | Пресс-маслёнка | 1 |
| 03E | 4065687 | Пылезащитное уплотнение | 2 |
| 03F | 4082194 | Пылезащитное уплотнение | 1 |
| 04 | 9753332 | Проставка | 1 |
| 06 | 3087107 | Тяга | 1 |
| 07 | 8077437 | Тяга | 1 |
| 09 | 3087106 | Палец | 1 |
| 10 | 3058762 | Палец | 1 |
| 11 | 4065688 | Кольцо | 5 |
| 12 | 4065689 | Палец | 5 |
| 14 | 4250306 | Палец | 2 |
| 15 | J21017 | Шайба | 2 |
| 16 | 4197030 | Ограничитель | 2 |
| 18 | 3075516 | Палец | 1 |
| 19 | 4098716 | Кольцо | 1 |
| 20 | 4106307 | Палец | 1 |
| 22 | 3075517 | Палец | 1 |
| 24 | 4066923 | Уплотнительное кольцо | 4 |
| 26 | 4366692 | Упорная пластина 1.0 | 2 |
| 27 | 4367410 | Упорная пластина 2.0 | 1 |
| 28 | 4366694 | Упорная пластина 1.0 | 2 |
| 29 | 4367411 | Упорная пластина 2.0 | 1 |
| 31 | J75481 | Пресс-маслёнка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MA145-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
