Коленчатый вал, поршень и маховик — HITACHI MA125-2

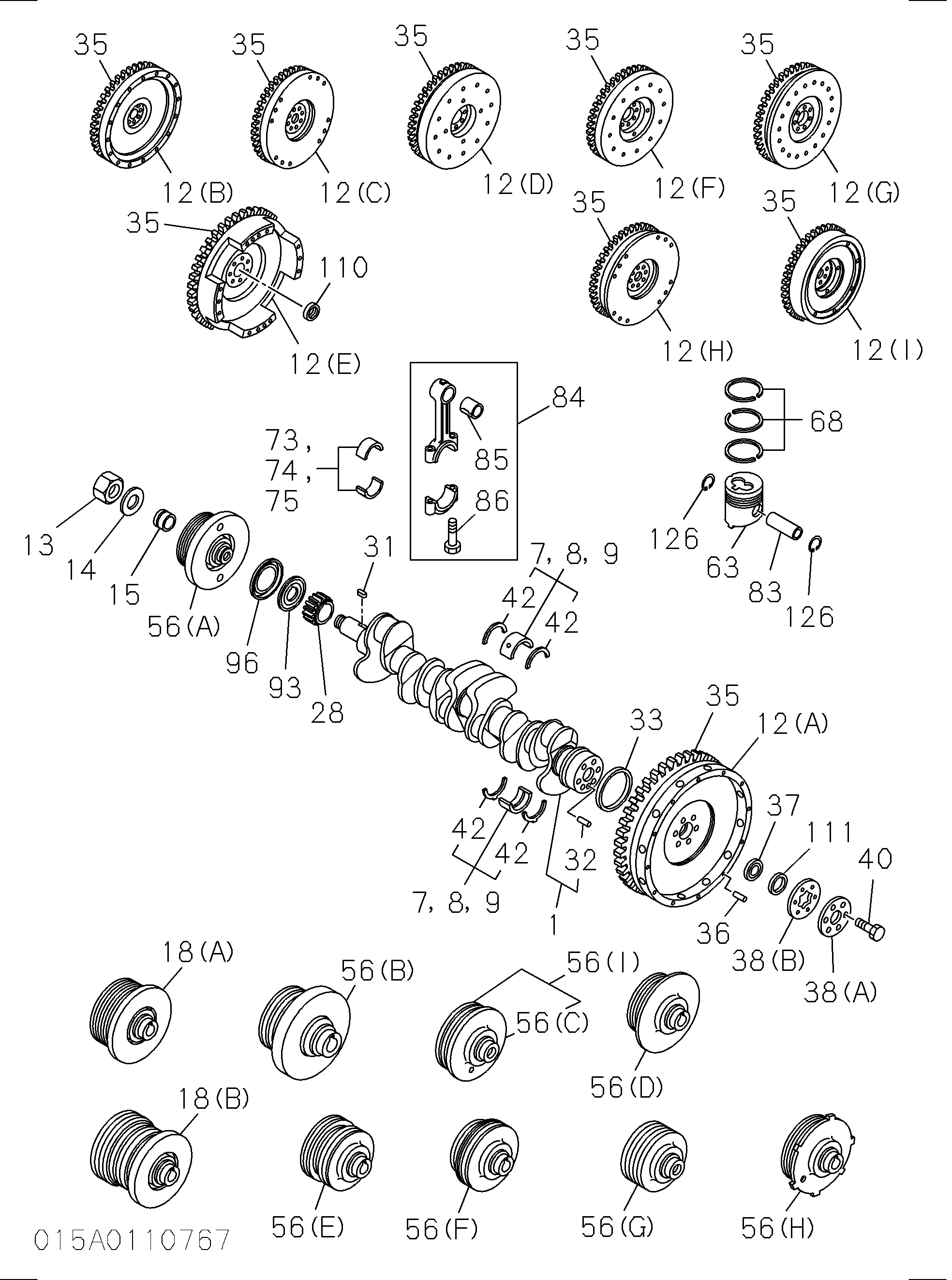

Заводская схема «Коленчатый вал, поршень и маховик» для HITACHI MA125-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 1123104070 | Коленчатый вал | 1 |
| 7 | 1115100743 | Металлический комплект коленчатый вал, стандарт | 1 |
| 8 | 1115300741 | Металлический комплект коленчатый вал, U/S=0.25 | 1 |
| 9 | 1115400741 | Металлический комплект коленчатый вал, U/S=0.50 | 1 |
| 12(F) | 1123311991 | Маховик | 1 |
| 13 | 9098401071 | Гайка стартинг рукоятка | 1 |
| 14 | 9098514310 | Шайба шкив дампер | 1 |
| 15 | 9123790450 | Втулка тапер, CR/вал шкив | 1 |
| 28 | 1125210080 | Шестерня CR/вал | 1 |
| 28 | 8971379101 | Шестерня CR/вал | 1 |
| 31 | 5097380010 | Шпонка феатхер, CR/вал | 1 |
| 32 | 9081512200 | Палец маховик | 1 |
| 33 | 5123190032 | Кольцо веар, CR/вал | 1 |
| 35 | 1123330170 | Шестерня кольцо | 1 |
| 35 | 1123330170 | Шестерня кольцо | 1 |
| 38(A) | 5123360081 | Шайба маховик | 1 |
| 40 | 9920616380 | Болт маховик | 6 |
| 42 | 1116800013 | Шайба упорный, CR/вал | 2 |
| 56(D) | 5123712051 | Шкив CR/вал дампер | 1 |
| 63 | 1121117770 | Поршень | 6 |
| 63 | 1121117780 | Поршень | 6 |
| 68 | 5121210050 | Кольцо комплект поршень, стандарт | 6 |
| 73 | 9122716080 | Металлический комплект конн шток, стандарт | 6 |
| 74 | 9122736080 | Металлический комплект конн шток, U/S=0.25 | 6 |
| 75 | 9122746080 | Металлический комплект конн шток, U/S=0.50 | 6 |
| 83 | 9122116041 | Палец поршень | 6 |
| 84 | 1122301041 | Шток в сборе конн | 6 |
| 85 | 1122510270 | Втулка коннрод | 6 |
| 86 | 1122350271 | Болт коннрод | 12 |
| 93 | 1123620031 | Тхровер масляный, CR/вал | 1 |
| 96 | 5123620031 | Тхровер пыль, CR/вал | 1 |
| 126 | 8941075751 | Кольцо стопорный, поршень палец | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MA125-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
