Электрооборудование (задний рама) — HITACHI LX80RS-2

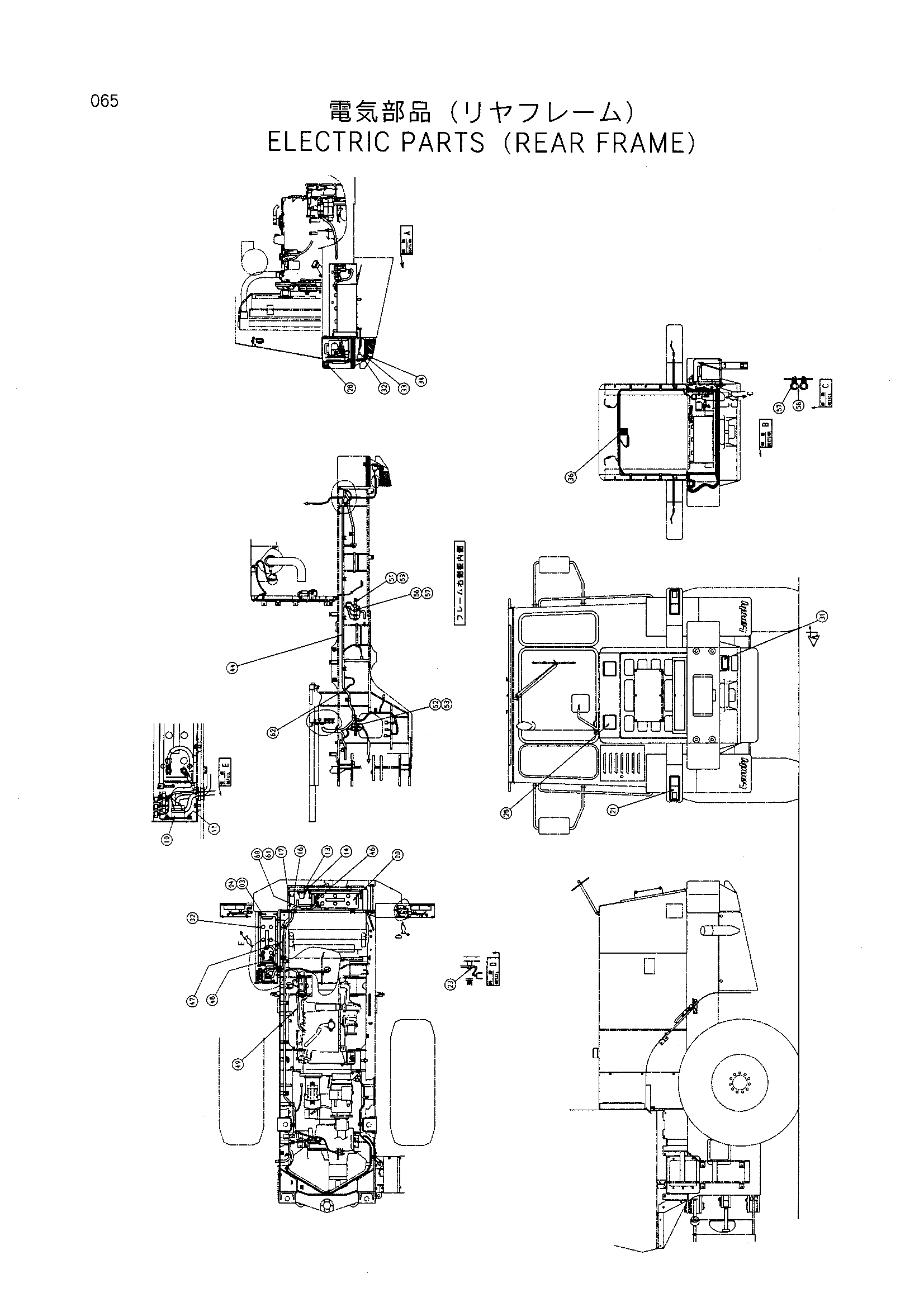

Заводская схема «Электрооборудование (задний рама)» для HITACHI LX80RS-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4237921 | Аккумулятор | 2 |
| 02 | 9743376 | Держатель | 2 |
| 03 | 4305880 | Болт | 4 |
| 04 | M500807 | Гайка | 8 |
| 10 | 4168218 | Реле аккумулятор | 1 |
| 11 | J010830 | Болт с шайбой | 2 |
| 13 | 4341985 | Реле защитный | 1 |
| 14 | J010625 | Болт с шайбой | 2 |
| 16 | 4341548 | Реле | 1 |
| 17 | J010620 | Болт с шайбой | 2 |
| 21 | 4264790 | Фонарь задний | 1 |
| 21A | 4295341 | Лампа | 1 |
| 21B | 4295340 | Лампа | 1 |
| 21C | 4295342 | Рассеиватель | 1 |
| 22 | 4264789 | Фонарь задний | 1 |
| 22A | 4295341 | Лампа | 1 |
| 22B | 4295340 | Лампа | 1 |
| 22C | 4295343 | Рассеиватель | 1 |
| 23 | 4259220 | Зажим | 2 |
| 25 | 4303920 | Фонарь воркинг | 2 |
| 28 | 4321963 | Фонарь | 1 |
| 31 | 4303922 | Фонарь | 1 |
| 32 | 9739423 | Кронштейн | 1 |
| 33 | 4302287 | Пластина | 1 |
| 34 | J021055 | Болт с шайбой | 2 |
| 36 | 4252525 | Сигнализация | 1 |
| 44 | 0001706 | Жгут проводов | 1 |
| 46 | 4341671 | Трос | 1 |
| 47 | 4341677 | Трос | 1 |
| 48 | 4341790 | Трос | 1 |
| 49 | 4341791 | Трос | 1 |
| 51 | 9743128 | Кронштейн | 1 |
| 52 | 4328059 | Кронштейн | 1 |
| 53 | J021025 | Болт с шайбой | 2 |
| 56 | 4243526 | Кронштейн | 6 |
| 57 | J450612 | Винт с шайбой | 6 |
| 59 | J011025 | Болт с шайбой | 32 |
| 60 | J901220 | Болт | 1 |
| 61 | A590912 | Пружинная шайба | 1 |
| 62 | J950010 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80RS-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
