Трубопроводы рулевого управления — HITACHI LX80RS-2

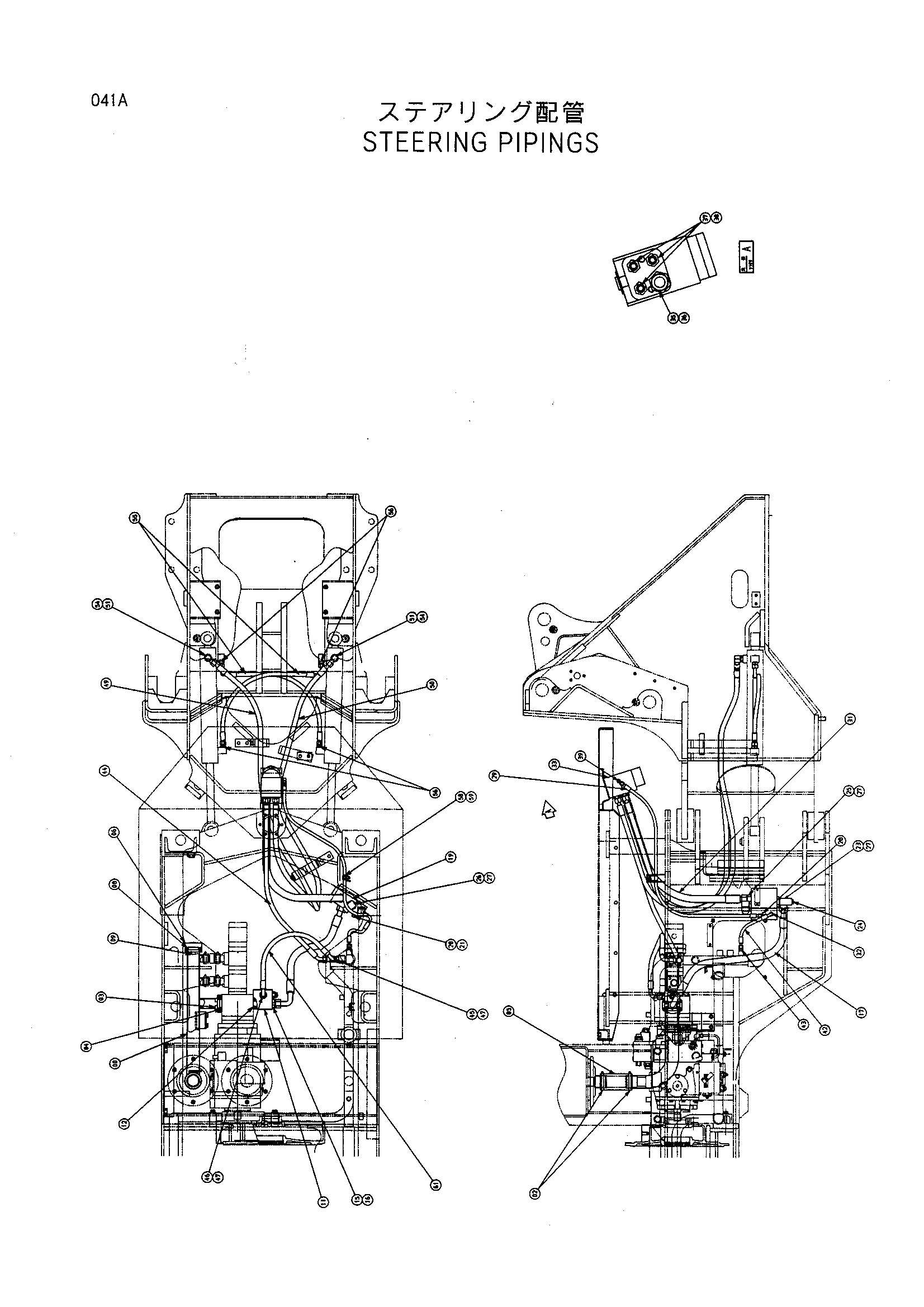

Заводская схема «Трубопроводы рулевого управления» для HITACHI LX80RS-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8060774 | Всасывающая трубка | 1 |
| 02 | 4263764 | Хомут шланга | 2 |
| 03 | M341236 | Болт с внутренним шестигранником | 4 |
| 04 | A811050 | Уплотнительное кольцо | 1 |
| 05 | 4053959 | Резиновый шланг | 1 |
| 06 | 4202992 | Фланец бланк | 1 |
| 08 | A811060 | Уплотнительное кольцо | 1 |
| 09 | M351245 | Болт с внутренним шестигранником | 2 |
| 11 | 4330738 | Предохранительный клапан | 1 |
| 12 | A811035 | Уплотнительное кольцо | 1 |
| 13 | M341090 | Болт с внутренним шестигранником | 4 |
| 15 | 4189619 | Адаптер | 1 |
| 15A | 4506424 | Уплотнительное кольцо | 1 |
| 16 | 4187308 | Уплотнительное кольцо | 1 |
| 17 | 4341137 | Шланг | 1 |
| 19 | 4297692 | Флов-дивидер | 1 |
| 20 | M340880 | Болт с внутренним шестигранником | 2 |
| 21 | A590108 | Плоская шайба | 2 |
| 23 | 4320265 | Тройник | 1 |
| 23A | 4510188 | Уплотнительное кольцо | 1 |
| 24 | 4174543 | Пробка | 1 |
| 24A | 4510185 | Уплотнительное кольцо | 1 |
| 25 | 4196924 | Адаптер | 1 |
| 25A | R26906R | Уплотнительное кольцо | 1 |
| 26 | 4189421 | Угловой штуцер | 1 |
| 26A | 4510188 | Уплотнительное кольцо | 1 |
| 27 | 4187308 | Уплотнительное кольцо | 3 |
| 28 | 4278239 | Угловой штуцер | 1 |
| 28A | 4510185 | Уплотнительное кольцо | 1 |
| 29 | 4343828 | Шланг | 1 |
| 31 | 4341138 | Шланг | 1 |
| 32 | 4241381 | Адаптер | 1 |
| 32A | 4510185 | Уплотнительное кольцо | 1 |
| 33 | 4317215 | Клапан рулевого управления | 1 |
| 35 | 4328872 | Адаптер | 1 |
| 35A | U10778U | Уплотнительное кольцо | 1 |
| 36 | 4187308 | Уплотнительное кольцо | 1 |
| 37 | 4328871 | Адаптер | 3 |
| 37A | U10778U | Уплотнительное кольцо | 1 |
| 38 | 4138938 | Уплотнительное кольцо | 3 |
| 39 | 4278239 | Угловой штуцер | 1 |
| 39A | 4510185 | Уплотнительное кольцо | 1 |
| 42 | 4356549 | Шланг | 1 |
| 43 | 4200465 | Адаптер | 1 |
| 43A | 957366 | Уплотнительное кольцо | 1 |
| 44 | 4331067 | Шланг | 1 |
| 45 | 4205383 | Тройник | 1 |
| 45A | 4506418 | Уплотнительное кольцо | 1 |
| 46 | 4189602 | Адаптер | 1 |
| 46A | 4506418 | Уплотнительное кольцо | 1 |
| 47 | 4138938 | Уплотнительное кольцо | 3 |
| 49 | 4338961 | Шланг | 1 |
| 50 | 4339678 | Шланг | 1 |
| 51 | 4138938 | Уплотнительное кольцо | 2 |
| 54 | 4200580 | Угловой штуцер | 2 |
| 54A | 4506418 | Уплотнительное кольцо | 1 |
| 55 | 4304436 | Шланг | 2 |
| 56 | 4200466 | Адаптер | 4 |
| 56A | 4509180 | Уплотнительное кольцо | 1 |
| 58 | 4190272 | Зажим | 1 |
| 59 | J011020 | Болт с шайбой | 1 |
| 61 | 4341092 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80RS-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
