Задний крыло — HITACHI LX80RS-2

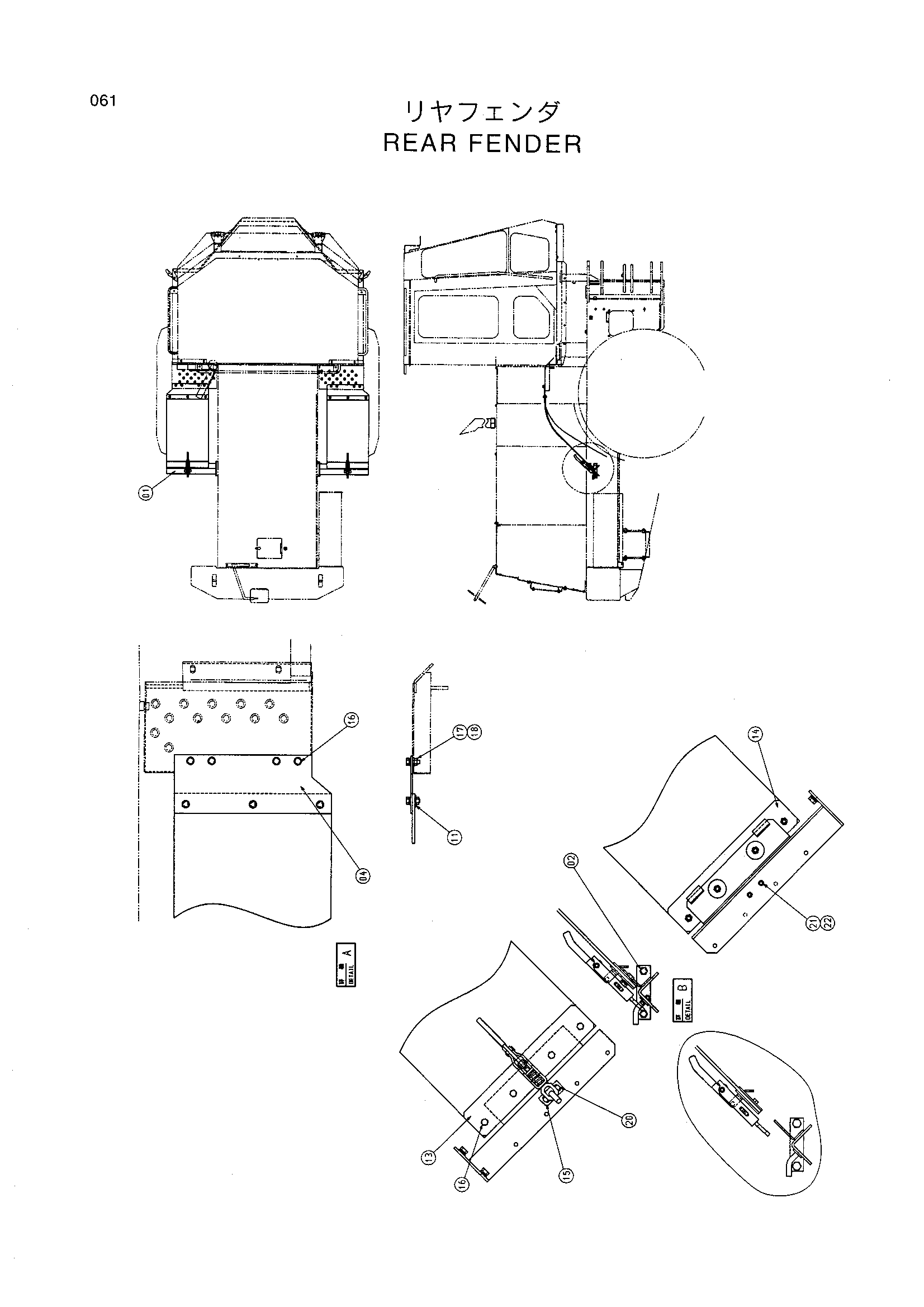

Заводская схема «Задний крыло» для HITACHI LX80RS-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8063106 | Кронштейн | 1 |
| 01 | 8063107 | Кронштейн | 1 |
| 02 | J011225 | Болт с шайбой | 4 |
| 04 | 4354097 | Кронштейн | 2 |
| 09 | 4354110 | Крыло | 2 |
| 11 | 9744903 | Кронштейн | 2 |
| 13 | 9743672 | Кронштейн | 2 |
| 14 | 9744902 | Кронштейн | 2 |
| 15 | 9743095 | Крюк | 2 |
| 16 | J021030 | Болт с шайбой | 22 |
| 17 | J950010 | Гайка | 8 |
| 18 | A590110 | Плоская шайба | 8 |
| 20 | J020825 | Болт с шайбой | 4 |
| 21 | M500807 | Гайка | 4 |
| 22 | A590108 | Плоская шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80RS-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
