Электрооборудование — HITACHI LX80RS-2

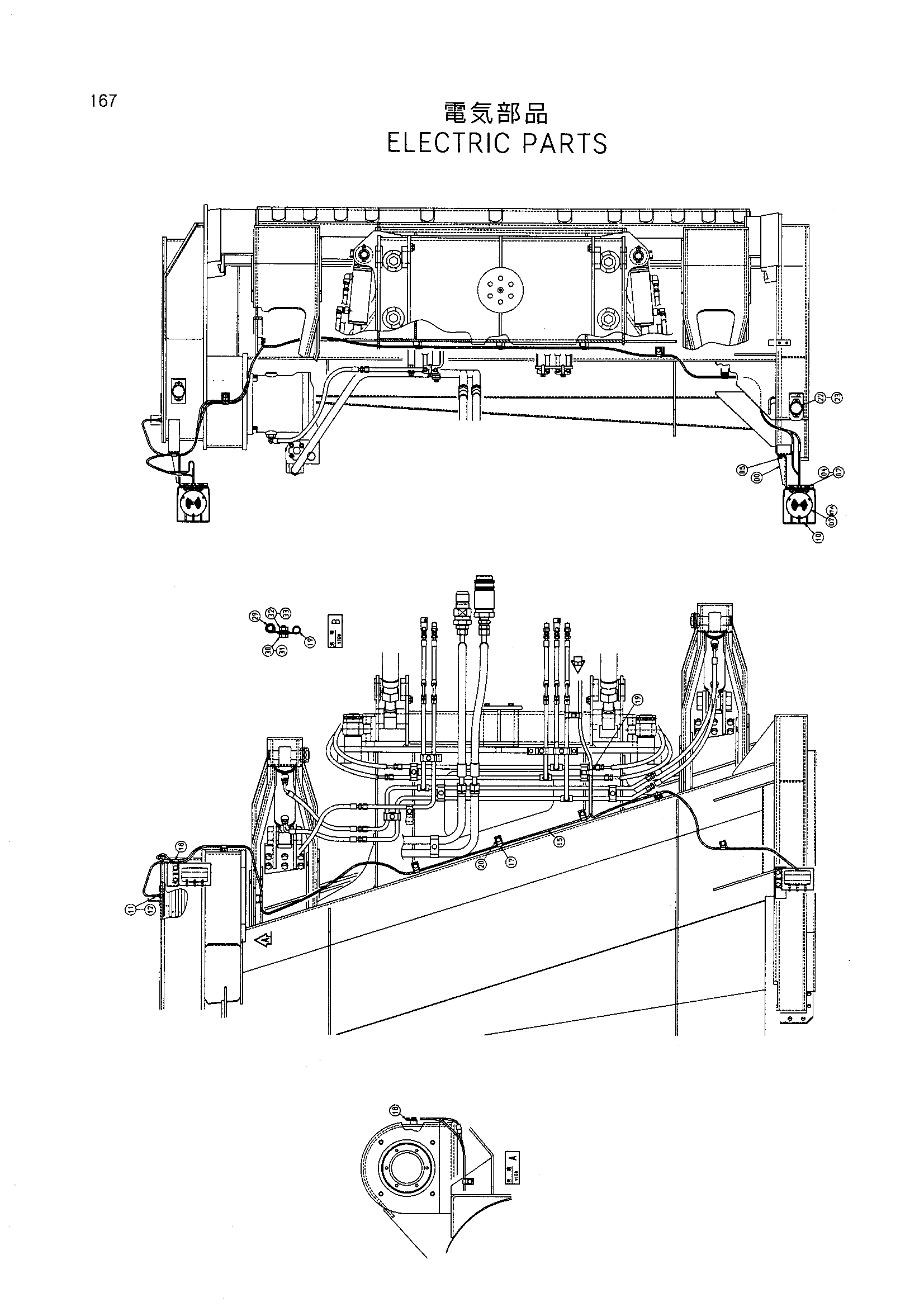

Заводская схема «Электрооборудование» для HITACHI LX80RS-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8060994 | Кронштейн | 2 |
| 02 | J901025 | Болт | 4 |
| 04 | A590910 | Пружинная шайба | 4 |
| 05 | J021025 | Болт с шайбой | 4 |
| 06 | 4055312 | Ленточный зажим | 1 |
| 07 | 4349541 | Фонарь | 2 |
| 07A | 4295895 | Лампа | 2 |
| 10 | 8063092 | Защитный кожух | 2 |
| 11 | 4333907 | Выключатель | 1 |
| 12 | 4065034 | Уплотнительная шайба | 1 |
| 15 | 3073013 | Жгут проводов | 1 |
| 17 | 4190271 | Зажим | 6 |
| 18 | 4192018 | Зажим | 2 |
| 19 | 4190275 | Зажим | 2 |
| 20 | J011020 | Болт с шайбой | 7 |
| 22 | 4313189 | Рефлектор | 2 |
| 23 | J450512 | Винт с шайбой | 4 |
| 29 | 4190273 | Зажим | 1 |
| 30 | J901020 | Болт | 1 |
| 31 | A590110 | Плоская шайба | 1 |
| 32 | J950010 | Гайка | 1 |
| 33 | A590910 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80RS-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
