Управление короб — HITACHI LX80RS-2

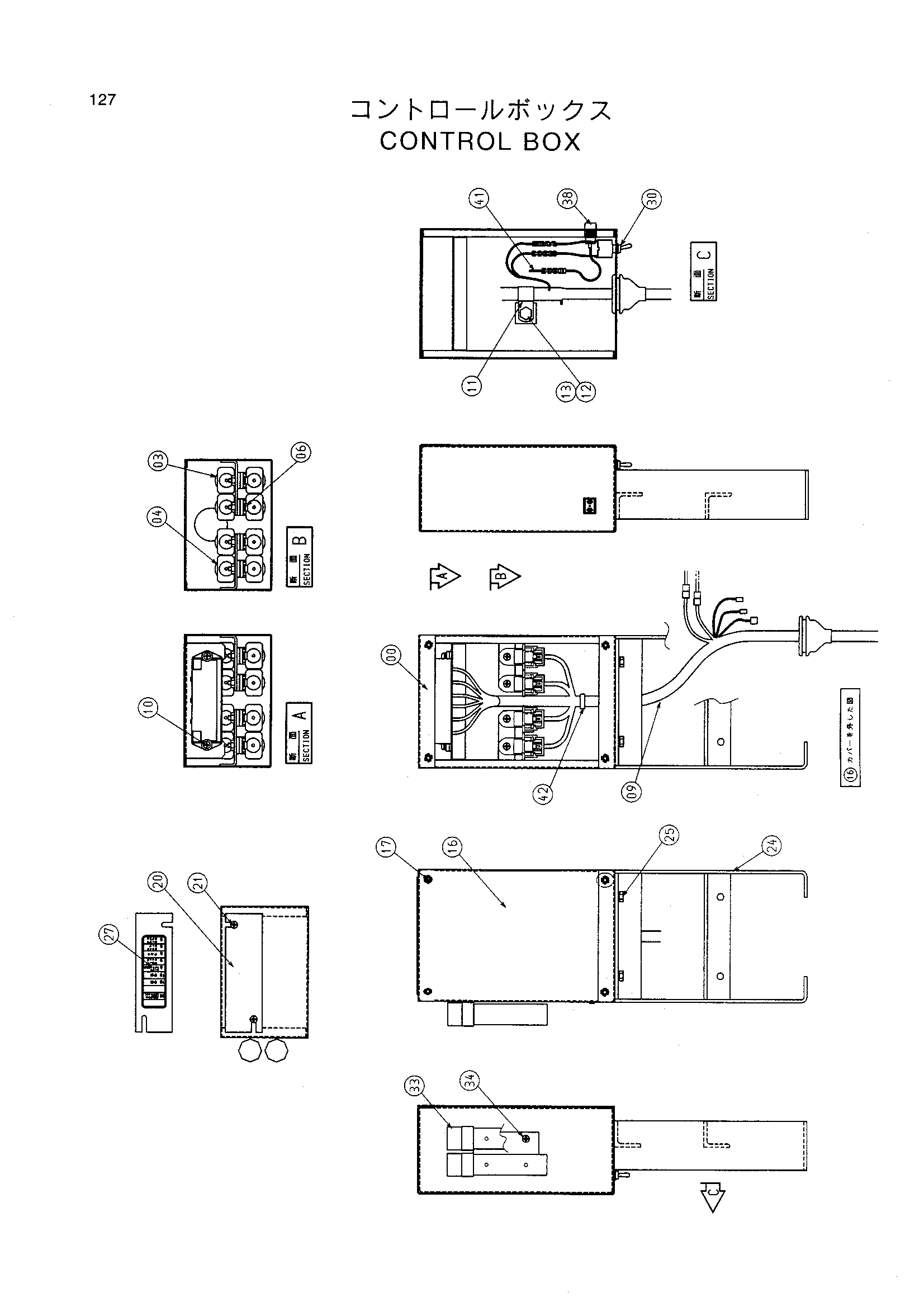

Заводская схема «Управление короб» для HITACHI LX80RS-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7028381 | Короб управление | 1 |
| 03 | 4236267 | Реле | 1 |
| 04 | 4236265 | Реле | 7 |
| 06 | J460620 | Винт с шайбой | 4 |
| 09 | 2038045 | Жгут проводов | 1 |
| 10 | J460620 | Винт с шайбой | 2 |
| 11 | 4190273 | Зажим | 1 |
| 12 | J901016 | Болт | 1 |
| 13 | A590910 | Пружинная шайба | 1 |
| 16 | 4333838 | Крышка | 1 |
| 17 | J650614 | Винт | 4 |
| 20 | 4333849 | Крышка | 1 |
| 21 | J650614 | Винт | 2 |
| 24 | 8062813 | Кронштейн | 1 |
| 25 | J010820 | Болт с шайбой | 2 |
| 27 | 4342690 | Информационная табличка | 1 |
| 30 | 4175809 | Выключатель тумблер | 1 |
| 33 | 4320984 | Смоке-пот | 1 |
| 34 | J650410 | Винт | 4 |
| 38 | 4237914 | Зуммер | 1 |
| 41 | 3073284 | Жгут проводов | 1 |
| 42 | 4055312 | Ленточный зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80RS-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
