Насос миссион (3) — HITACHI LX80RS-2

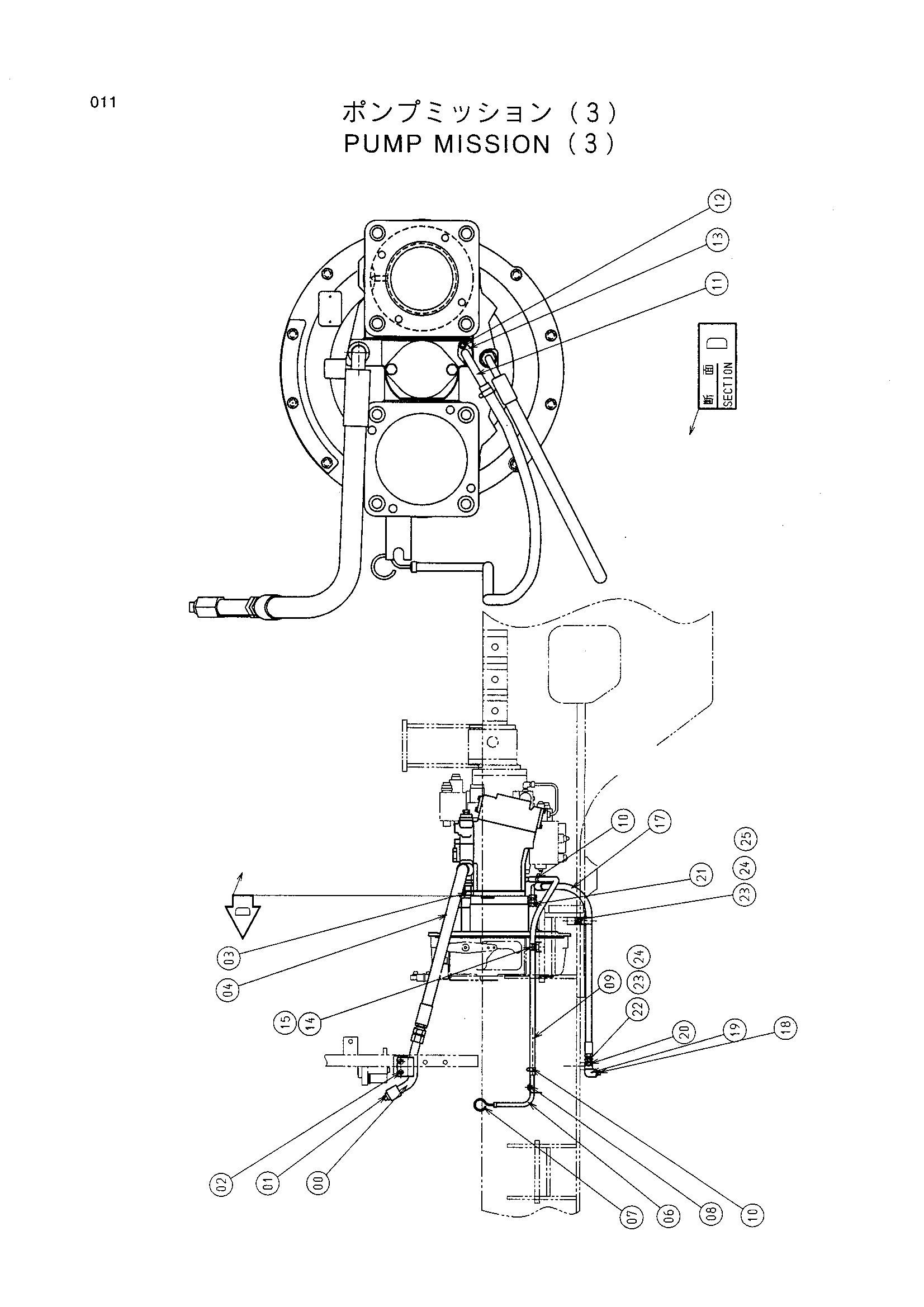

Заводская схема «Насос миссион (3)» для HITACHI LX80RS-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8060863 | Трубка | 1 |
| 01 | 4234782 | Пробка | 1 |
| 02 | J021020 | Болт с шайбой | 2 |
| 03 | 94-1304 | Адаптер | 1 |
| 04 | 4341141 | Шланг | 1 |
| 06 | 9743473 | Трубка | 1 |
| 07 | 4242263 | Указатель уровня | 1 |
| 08 | J020612 | Болт с шайбой | 2 |
| 09 | 4334992 | Шланг | 1 |
| 10 | 4514700 | Зажим шланг | 2 |
| 11 | 8060864 | Трубка | 1 |
| 12 | M340816 | Болт с внутренним шестигранником | 2 |
| 13 | 4243160 | Манжета | 1 |
| 14 | 4190273 | Зажим | 1 |
| 15 | J021020 | Болт с шайбой | 1 |
| 17 | 4137017 | Шланг | 1 |
| 18 | 94-2023 | Пробка | 1 |
| 19 | 94-0616 | Угловой штуцер | 1 |
| 20 | 94-1302 | Адаптер | 1 |
| 21 | 4042031 | Адаптер | 1 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 4190263 | Зажим | 1 |
| 23 | J901016 | Болт | 2 |
| 24 | A590910 | Пружинная шайба | 2 |
| 25 | 4190277 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80RS-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
