Передний кронштейн (мулти-коуплер тип) — HITACHI LX80RS-2

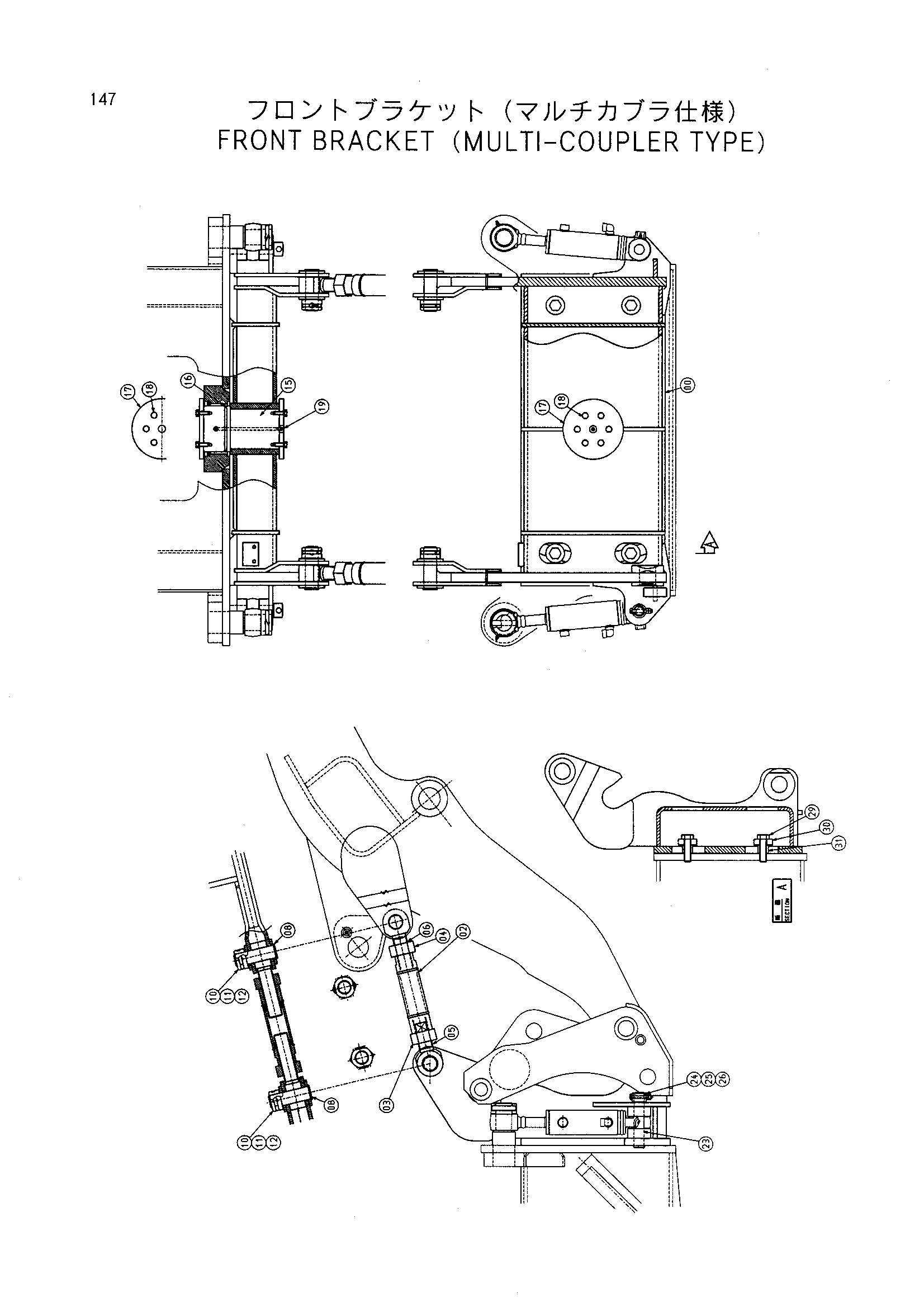

Заводская схема «Передний кронштейн (мулти-коуплер тип)» для HITACHI LX80RS-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6015151 | Кронштейн передний | 1 |
| 02 | 8060881 | Шток | 2 |
| 03 | 4323610 | Гайка | 2 |
| 04 | 4222086 | Гайка (левый) | 2 |
| 05 | 4334941 | Концевой проушина | 2 |
| 06 | 4334980 | Концевой проушина | 2 |
| 08 | 4334212 | Палец | 4 |
| 10 | 4197029 | Ограничитель | 4 |
| 11 | 4141000 | Кольцо | 4 |
| 12 | 4141001 | Палец | 4 |
| 15 | 3068937 | Вал | 1 |
| 16 | A811150 | Уплотнительное кольцо | 1 |
| 17 | 4334211 | Шайба | 2 |
| 18 | J011235 | Болт с шайбой | 12 |
| 19 | J75481 | Пресс-маслёнка | 1 |
| 23 | 4334214 | Палец | 2 |
| 24 | 4275529 | Ограничитель | 2 |
| 25 | 4277470 | Болт | 2 |
| 26 | J950010 | Гайка | 4 |
| 29 | J932480 | Болт | 4 |
| 30 | 4334208 | Шайба | 4 |
| 31 | 4334209 | Проставка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80RS-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
