4-Золотник трубопроводы — HITACHI LX80RS-2

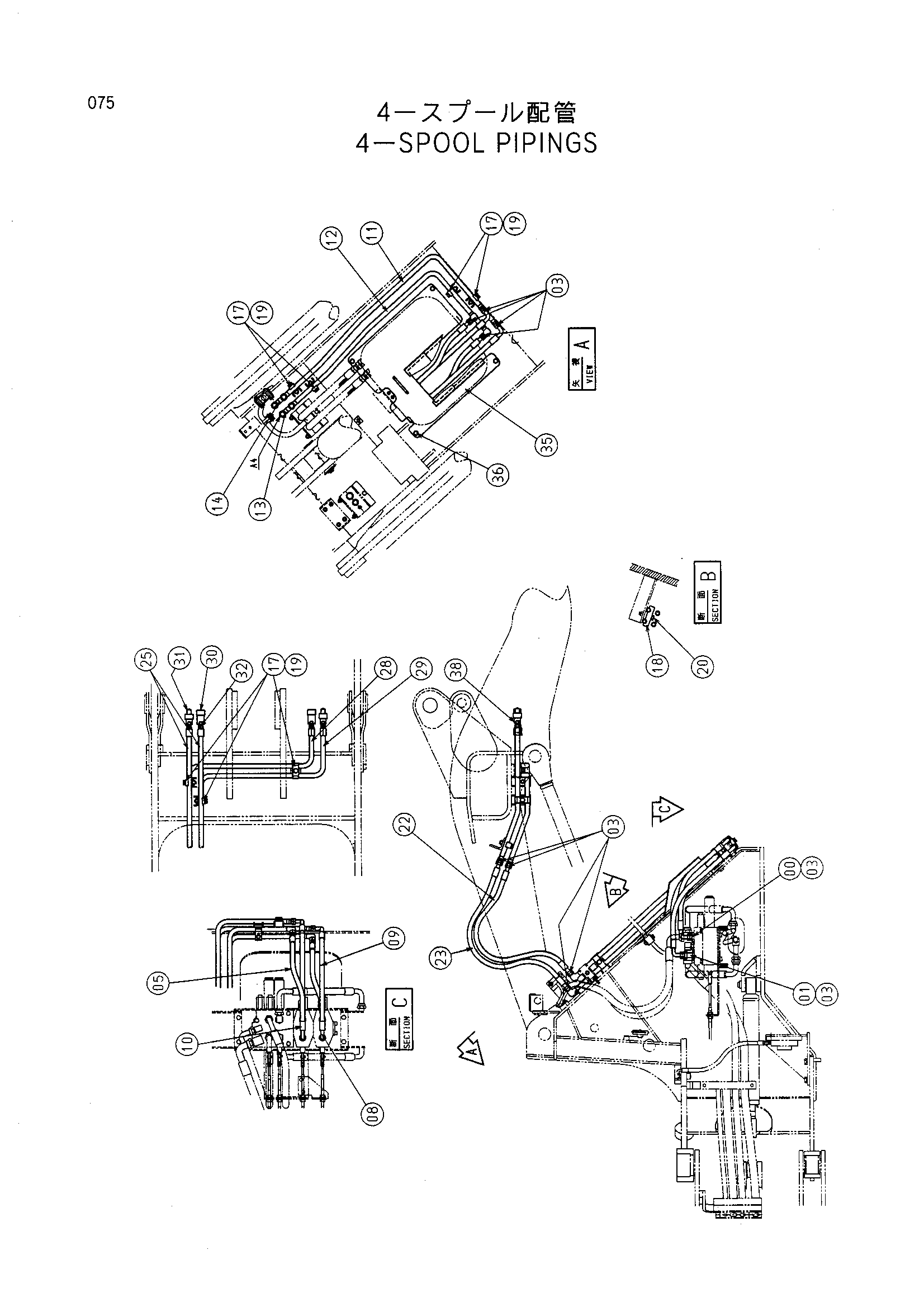

Заводская схема «4-Золотник трубопроводы» для HITACHI LX80RS-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4188623 | Адаптер | 2 |
| 00A | 4506424 | Уплотнительное кольцо | 1 |
| 01 | 4188625 | Адаптер | 2 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 03 | 4138938 | Уплотнительное кольцо | 16 |
| 05 | 4344700 | Шланг | 1 |
| 08 | 4351822 | Шланг | 1 |
| 09 | 4355804 | Шланг | 1 |
| 10 | 4355805 | Шланг | 1 |
| 11 | 8063014 | Трубка | 1 |
| 12 | 8063015 | Трубка | 1 |
| 13 | 8063017 | Трубка | 1 |
| 14 | 8063018 | Трубка | 1 |
| 17 | 4189858 | Хомут трубки | 7 |
| 18 | 4353097 | Хомут трубки | 1 |
| 19 | J011255 | Болт с шайбой | 7 |
| 20 | J011265 | Болт с шайбой | 1 |
| 22 | 4353630 | Шланг | 2 |
| 23 | 4353631 | Шланг | 2 |
| 25 | 8063021 | Трубка | 2 |
| 28 | 8063582 | Трубка | 1 |
| 29 | 8063583 | Трубка | 1 |
| 30 | 4033130 | Самоуплотняющееся соединение | 2 |
| 31 | 4033129 | Самоуплотняющееся соединение | 2 |
| 32 | 94-1703 | Адаптер | 4 |
| 35 | 8061600 | Крышка | 1 |
| 36 | J021025 | Болт с шайбой | 4 |
| 38 | 4163044 | Ленточный зажим | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80RS-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
