Радиатор — HITACHI LX80RS-2

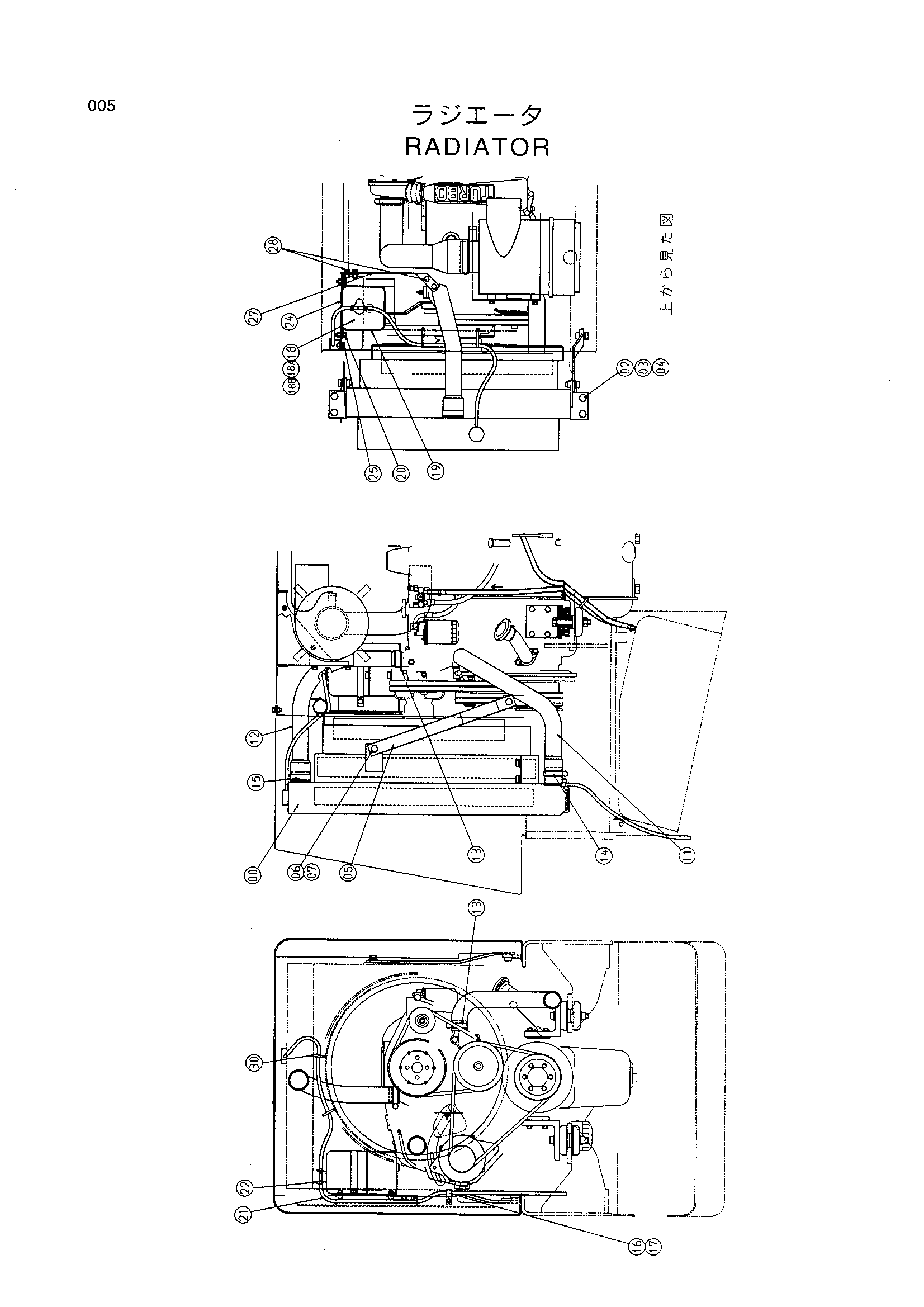

Заводская схема «Радиатор» для HITACHI LX80RS-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4333607 | Радиатор | 1 |
| 02 | J901645 | Болт | 4 |
| 03 | A590916 | Пружинная шайба | 4 |
| 04 | A590116 | Плоская шайба | 4 |
| 05 | 4334993 | Стойка | 2 |
| 06 | J901640 | Болт | 4 |
| 07 | A590916 | Пружинная шайба | 4 |
| 11 | 3068961 | Водяной шланг | 1 |
| 12 | 3068963 | Водяной шланг | 1 |
| 13 | 4282477 | Хомут шланга | 2 |
| 14 | 4504199 | Хомут шланга | 1 |
| 15 | 4263764 | Хомут шланга | 1 |
| 16 | 4190275 | Зажим | 1 |
| 17 | J011025 | Болт с шайбой | 1 |
| 18 | 4206452 | Бак воды | 1 |
| 18A | 4237651 | Выключатель уровень | 1 |
| 18B | 4237650 | Колпачок | 1 |
| 19 | 4333679 | Хомут | 1 |
| 20 | J011025 | Болт с шайбой | 2 |
| 21 | 4244758 | Водяной шланг | 1 |
| 22 | 4508575 | Хомут шланга | 1 |
| 24 | 9742745 | Кронштейн | 1 |
| 25 | J021025 | Болт с шайбой | 2 |
| 27 | 9743480 | Стойка | 1 |
| 28 | J021025 | Болт с шайбой | 4 |
| 30 | 4055312 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80RS-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
