Погрузчик рычаг управления — HITACHI LX80RS-2

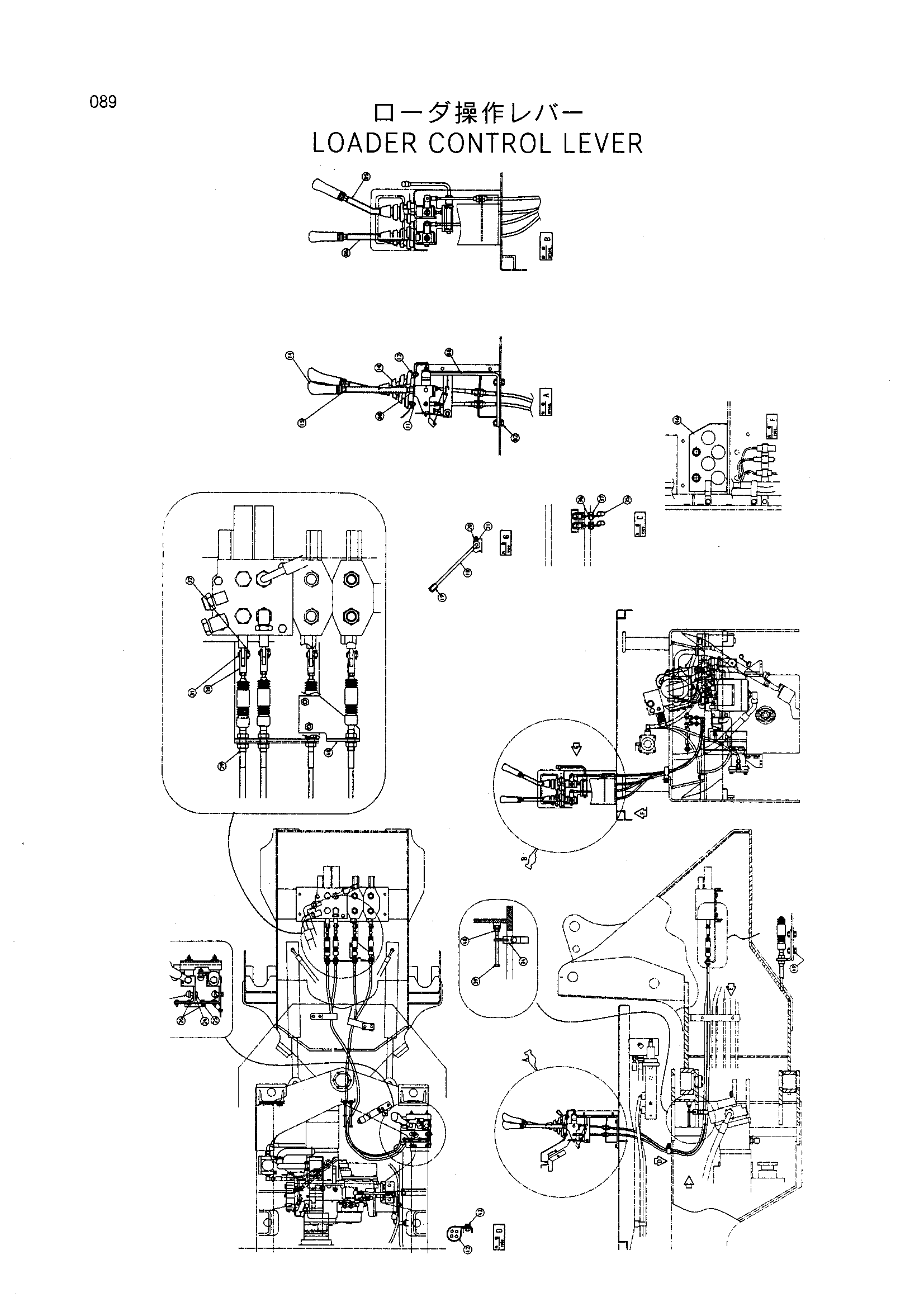

Заводская схема «Погрузчик рычаг управления» для HITACHI LX80RS-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9142173 | Погрузчик ревер | 1 |
| 02 | J011230 | Болт с шайбой | 4 |
| 05 | 8055394 | Шток | 1 |
| 06 | 9741750 | Шток | 1 |
| 08 | J950016 | Гайка | 2 |
| 10 | 2034550 | Защитный чехол | 2 |
| 11 | 9743007 | Пластина | 2 |
| 12 | J460620 | Винт с шайбой | 8 |
| 14 | 2031487 | Рукоятка | 2 |
| 15 | J952012 | Гайка | 2 |
| 18 | 9741667 | Рычаг | 1 |
| 19 | 4286834 | Рукоятка | 1 |
| 20 | J900820 | Болт | 1 |
| 21 | M500807 | Гайка | 1 |
| 23 | 4056018 | Шарнир | 4 |
| 24 | A590908 | Пружинная шайба | 4 |
| 25 | M500807 | Гайка | 4 |
| 26 | A590108 | Плоская шайба | 2 |
| 29 | 4306478 | Трос управления | 4 |
| 30 | M980844 | Концевой вилка | 4 |
| 31 | A740821 | Палец | 4 |
| 32 | A762016 | Шплинт | 4 |
| 34 | 4330355 | Кронштейн | 2 |
| 35 | 4208479 | Зажим | 2 |
| 36 | J950010 | Гайка | 2 |
| 37 | J011020 | Болт с шайбой | 2 |
| 39 | J901008 | Болт | 2 |
| 40 | J950010 | Гайка | 2 |
| 42 | 4190265 | Зажим | 1 |
| 43 | J011020 | Болт с шайбой | 1 |
| 46 | 4332526 | Коврик | 1 |
| 48 | 9740684 | Кронштейн | 1 |
| 49 | J021025 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80RS-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
