Схавер управление — HITACHI LX80RS-2

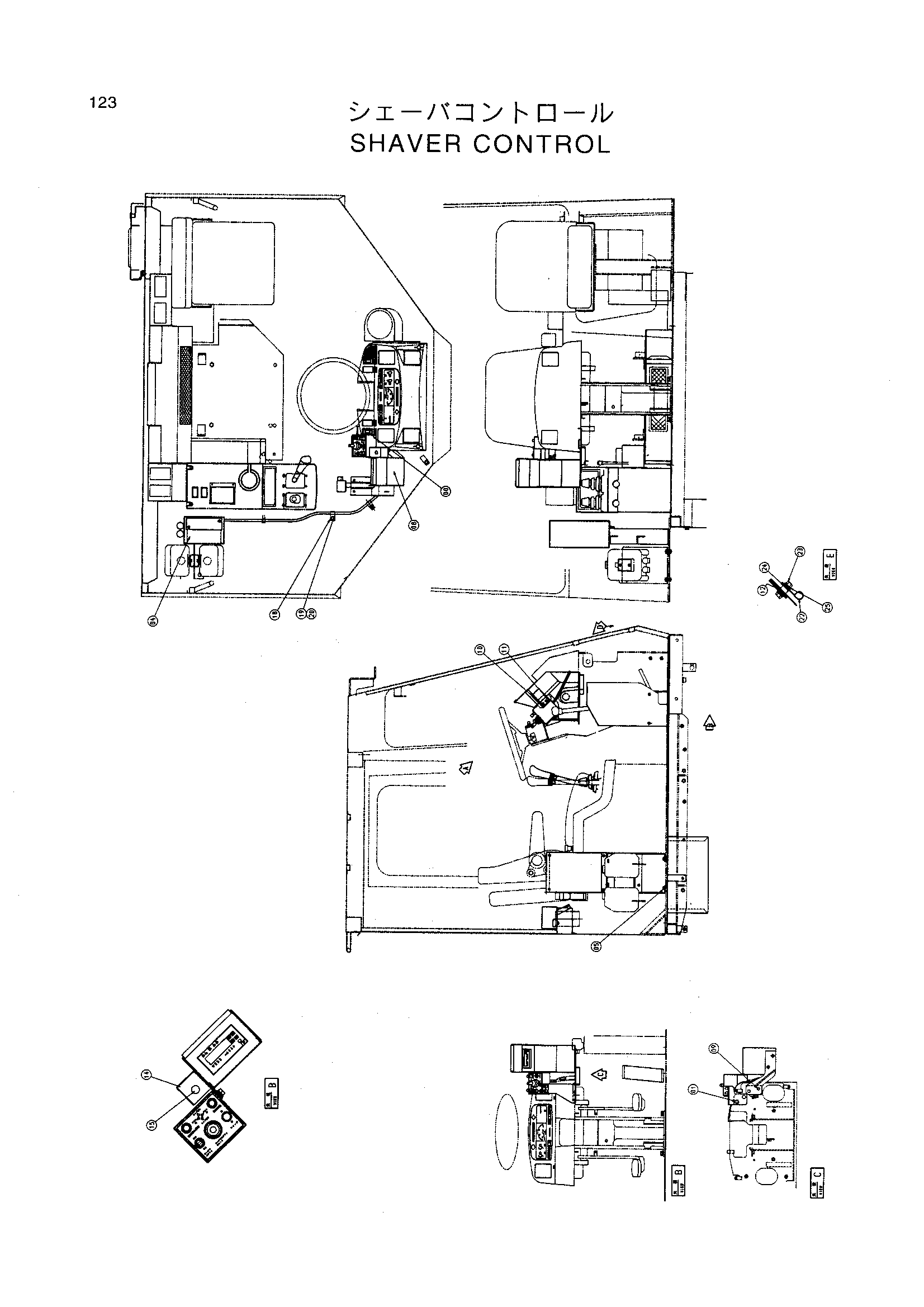

Заводская схема «Схавер управление» для HITACHI LX80RS-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9135055 | RS выключатель короб | 1 |
| 01 | J021025 | Болт с шайбой | 2 |
| 04 | 9135054 | RS управление короб | 1 |
| 05 | J010820 | Болт с шайбой | 4 |
| 08 | 9135053 | RS рев.метер | 1 |
| 09 | J010825 | Болт с шайбой | 2 |
| 10 | J020820 | Болт с шайбой | 1 |
| 11 | J020835 | Болт с шайбой | 1 |
| 12 | A590108 | Плоская шайба | 2 |
| 14 | 4343888 | Кронштейн | 1 |
| 15 | 4177142 | Фонарь пилотный | 1 |
| 18 | 4190261 | Зажим | 3 |
| 19 | J901016 | Болт | 3 |
| 20 | A590910 | Пружинная шайба | 3 |
| 22 | 4190271 | Зажим | 1 |
| 23 | M500807 | Гайка | 1 |
| 24 | A590108 | Плоская шайба | 2 |
| 25 | A590908 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80RS-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
