Шасси — HITACHI LX80RS-2

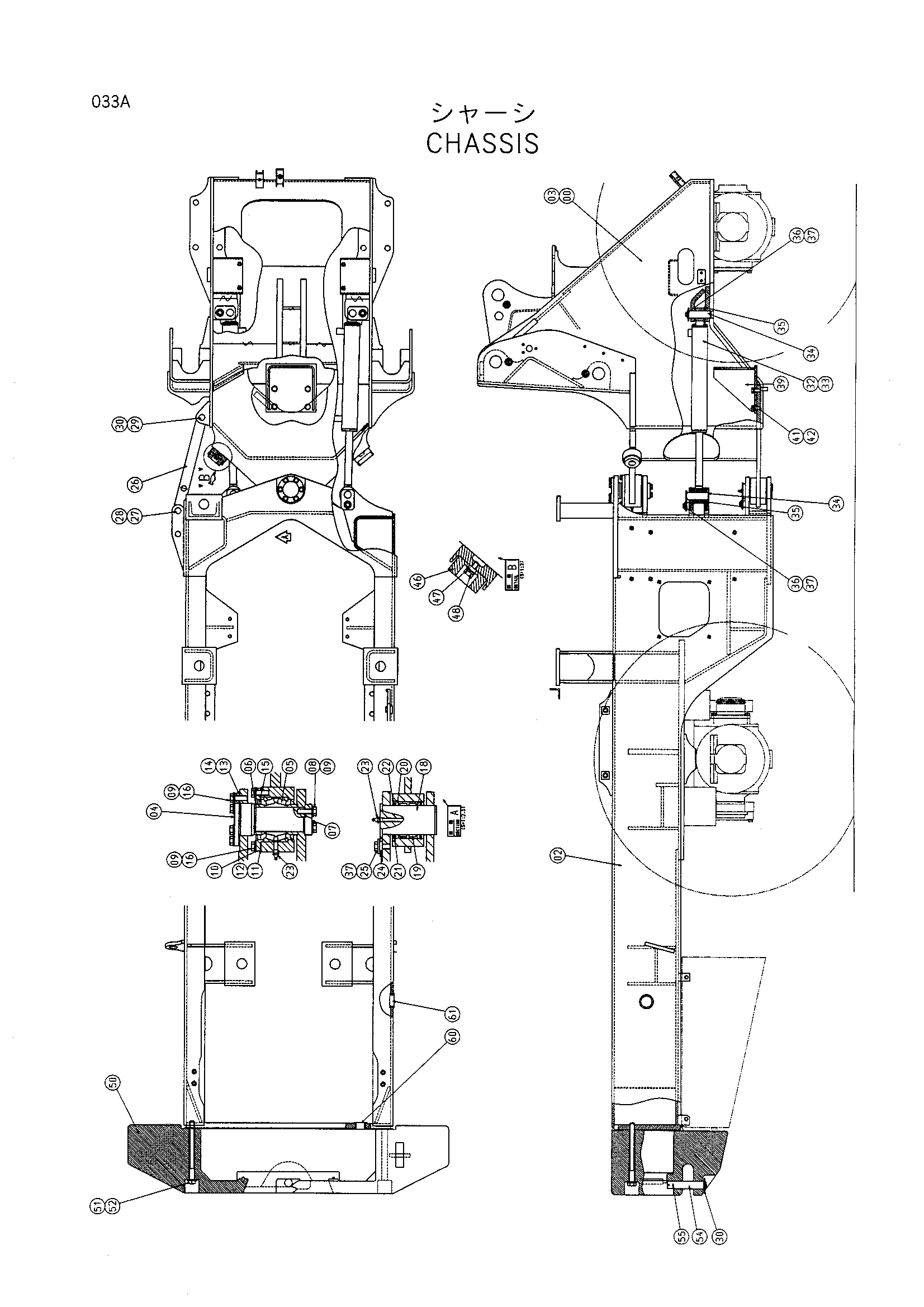

Заводская схема «Шасси» для HITACHI LX80RS-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5004129	Рама передний	1
02	5004243	Рама задний	1
03	6015152	Дополнительный рама	1
04	3034169	Палец	1
05	4180396	Роликовый подшипник	1
06	4183043	Втулка	2
07	4190822	Пластина	1
08	J901240	Болт	4
09	4086891	Шайба	14
10	3034170	Фиксатор	1
11	4211317	Регулировочная шайба 0.1	3
12	4211318	Регулировочная шайба 0.4	1
13	4183040	Регулировочная шайба 0.4	4
14	4183041	Регулировочная шайба 1.0	4
15	4182607	Масляное уплотнение	2
16	J901235	Болт	10
18	8056263	Палец	1
19	4180398	Игольчатый подшипник	1
20	4182606	Масляное уплотнение	2
21	959501	Стопорное кольцо	2
22	4183044	Пластина	1
23	J75581	Пресс-маслёнка	2
24	4252958	Бобышка	1
25	J901230	Болт	1
26	4264714	Тяга	1
27	4182961	Палец	1
28	A763040	Шплинт	1
29	4182960	Палец	1
30	4001834	Палец кольцо	2
32	4289497	Гидроцилиндр рулевого управления	1
33	4303471	Гидроцилиндр рулевого управления	1
34	8039166	Палец	4
35	4186261	Шайба	6
36	J901220	Болт	4
37	4183252	Шайба	5
39	8055751	Кронштейн	1
41	J901635	Болт	4
42	A590916	Пружинная шайба	4
46	4338406	Бумпер	2
47	4302092	Проставка	2
48	J031025	Болт с шайбой	2
50	7028451	Противовес	1
51	4085614	Шайба	4
52	J912425	Болт	4
54	4264053	Палец	1
55	986954	Пружинный штифт	2
60	4257181	Резиновая втулка	1
61	4201749	Резиновая втулка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX80RS-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
