Рама детали (1) — HITACHI LX80RS-2

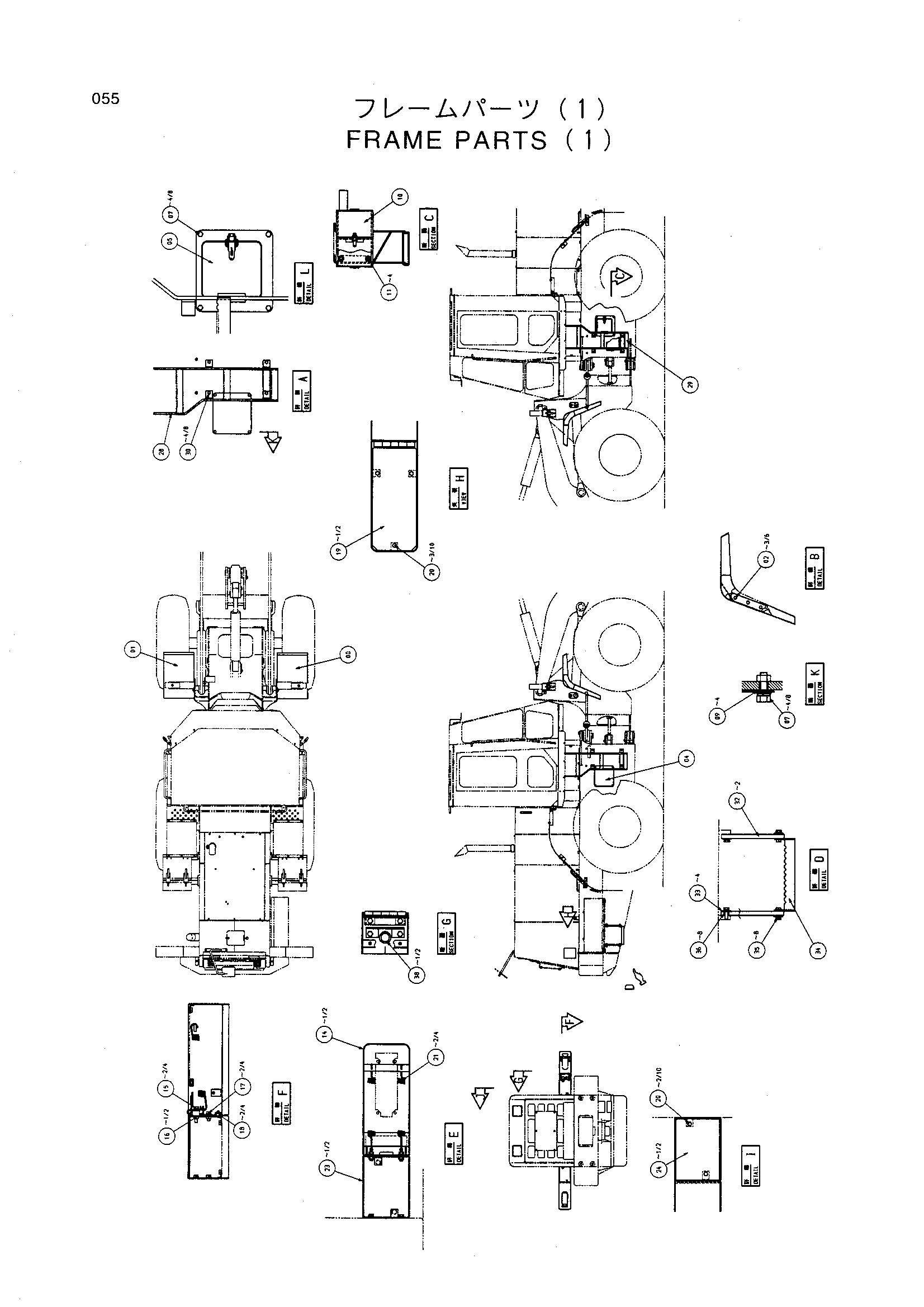

Заводская схема «Рама детали (1)» для HITACHI LX80RS-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7028948 | Крыло | 1 |
| 01 | 7028947 | Крыло | 1 |
| 02 | J021230 | Болт с шайбой | 6 |
| 05 | 7028572 | Крышка | 1 |
| 07 | J021030 | Болт с шайбой | 8 |
| 08 | 4342819 | Крышка | 1 |
| 09 | 449558 | Уплотнительная шайба | 4 |
| 10 | 9124613 | Ящик для инструментов | 1 |
| 11 | J021225 | Болт с шайбой | 4 |
| 14 | 7028930 | Кронштейн | 2 |
| 15 | J011040 | Болт с шайбой | 4 |
| 16 | 4338515 | Анкхор | 2 |
| 17 | J011025 | Болт с шайбой | 4 |
| 18 | 4307799 | Резиновая подушка | 4 |
| 19 | 4338514 | Крышка | 2 |
| 20 | J020816 | Болт с шайбой | 10 |
| 21 | 4317601 | Пружина растяжения | 4 |
| 23 | 8060137 | Кронштейн | 2 |
| 24 | 4339860 | Пластина | 2 |
| 25 | J021025 | Болт с шайбой | 8 |
| 28 | 7028463 | Лестница R | 1 |
| 29 | 7028462 | Лестница L | 1 |
| 30 | J021240 | Болт с шайбой | 8 |
| 38 | 4146559 | Резиновая втулка | 2 |
| 39 | 4184582 | Резиновая втулка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80RS-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
