Схавер трубопроводы (1) — HITACHI LX80RS-2

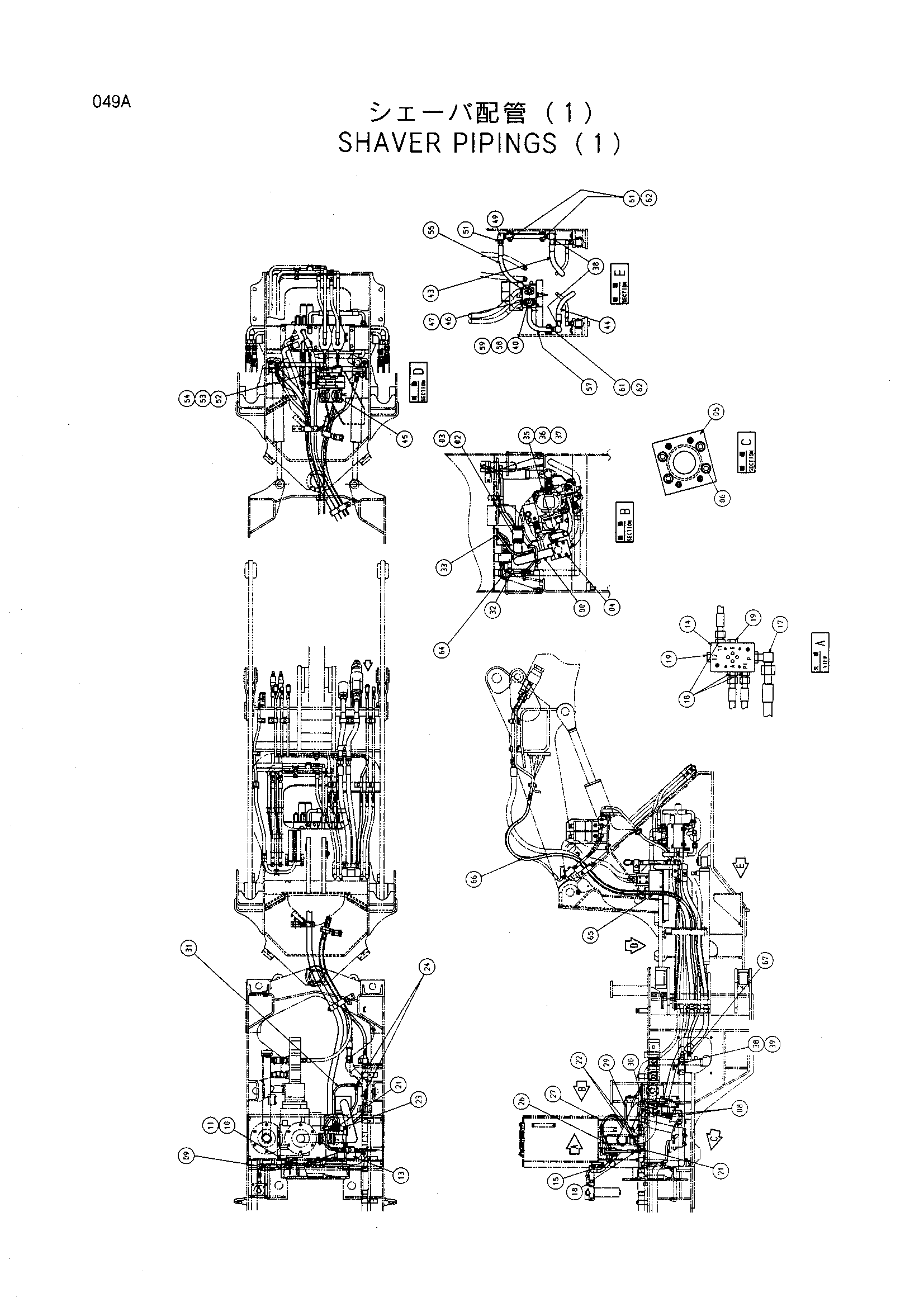

Заводская схема «Схавер трубопроводы (1)» для HITACHI LX80RS-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8060799 | Всасывающая трубка | 1 |
| 02 | 4334514 | Резиновый шланг | 1 |
| 03 | 4263764 | Хомут шланга | 2 |
| 04 | M341202 | Болт | 4 |
| 05 | 3070512 | Пластина | 1 |
| 06 | M341220 | Болт с внутренним шестигранником | 4 |
| 07 | A811075 | Уплотнительное кольцо | 2 |
| 09 | 4342552 | Шланг | 1 |
| 10 | 4190274 | Зажим | 1 |
| 11 | J011020 | Болт с шайбой | 1 |
| 13 | 4333059 | Электромагнитный клапан | 1 |
| 14 | 3070523 | Коллектор | 1 |
| 15 | J020850 | Болт с шайбой | 2 |
| 17 | 4202112 | Угловой штуцер | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 4200465 | Адаптер | 4 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4093624 | Пробка | 2 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4154670 | Угловой штуцер | 2 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4193826 | Угловой штуцер | 2 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4200465 | Адаптер | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4203171 | Тройник | 2 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4343457 | Шланг | 1 |
| 27 | 4343830 | Шланг | 1 |
| 29 | 4342553 | Шланг | 1 |
| 30 | 4334620 | Шланг | 1 |
| 31 | 4334621 | Шланг | 1 |
| 32 | 4356547 | Шланг | 1 |
| 33 | 4192018 | Зажим | 1 |
| 35 | 4085560 | Разъёмный фланец | 2 |
| 36 | M341236 | Болт с внутренним шестигранником | 4 |
| 37 | 966993 | Уплотнительное кольцо | 1 |
| 38 | 4187328 | Уплотнительное кольцо | 3 |
| 39 | 4189535 | Адаптер | 1 |
| 39A | 4506429 | Уплотнительное кольцо | 1 |
| 40 | A811035 | Уплотнительное кольцо | 1 |
| 43 | 4355800 | Шланг | 1 |
| 44 | 4355801 | Шланг | 1 |
| 45 | 4353252 | Гидрораспределитель | 1 |
| 46 | J901220 | Болт | 4 |
| 47 | 4183252 | Шайба | 4 |
| 49 | 9744868 | Трубка | 1 |
| 51 | 4187308 | Уплотнительное кольцо | 1 |
| 52 | 971489 | Уплотнительное кольцо | 1 |
| 53 | 4506459 | Разъёмный фланец | 2 |
| 54 | J901035 | Болт | 4 |
| 55 | 4354112 | Шланг | 1 |
| 57 | 9744869 | Трубка | 1 |
| 58 | M341245 | Болт с внутренним шестигранником | 2 |
| 59 | M341260 | Болт с внутренним шестигранником | 2 |
| 61 | 4190127 | Хомут трубки | 3 |
| 62 | J011265 | Болт с шайбой | 3 |
| 64 | 4315894 | Кронштейн | 1 |
| 65 | 4149557 | Защитный кожух | 1 |
| 66 | 4338905 | Шланг | 1 |
| 67 | 4200466 | Адаптер | 1 |
| 67A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80RS-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
