Рама детали (2) — HITACHI LX80RS-2

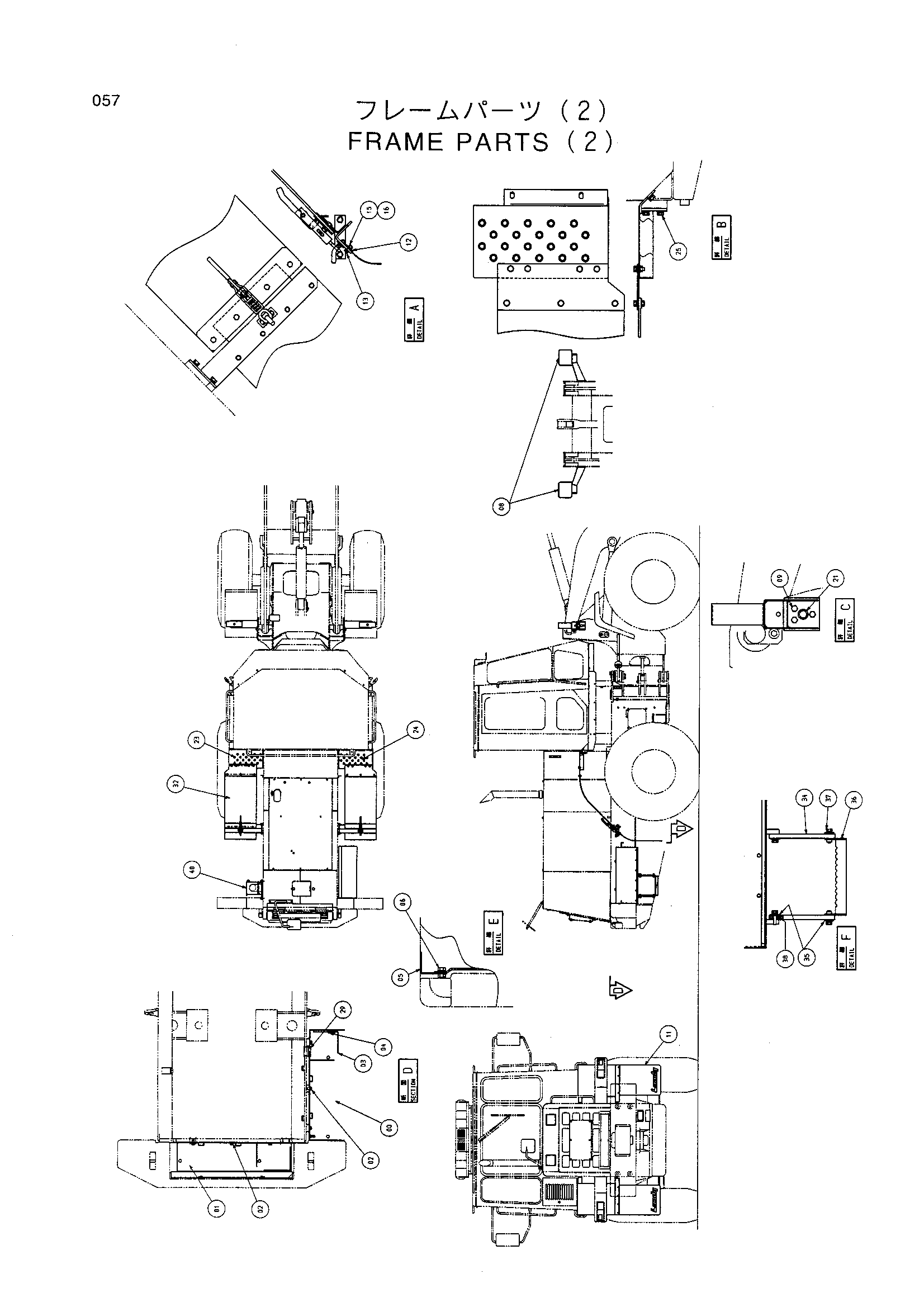

Заводская схема «Рама детали (2)» для HITACHI LX80RS-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7029234 | Короб аккумулятор | 1 |
| 01 | 7028496 | Короб аккумулятор | 1 |
| 02 | J021225 | Болт с шайбой | 9 |
| 03 | 4334803 | Кронштейн | 1 |
| 04 | J900812 | Болт | 2 |
| 05 | 9744714 | Крышка | 1 |
| 06 | J010816 | Болт с шайбой | 2 |
| 08 | 8060859 | Кронштейн | 2 |
| 09 | J021225 | Болт с шайбой | 6 |
| 11 | 3070624 | Крыло | 2 |
| 12 | 4334987 | Опора | 2 |
| 13 | J020825 | Болт с шайбой | 8 |
| 15 | M500807 | Гайка | 8 |
| 16 | A590108 | Плоская шайба | 8 |
| 21 | 4223991 | Резиновая втулка | 2 |
| 23 | 8061020 | Крыло | 1 |
| 24 | 8061018 | Крыло | 1 |
| 25 | J021230 | Болт с шайбой | 8 |
| 29 | 4207839 | Резиновая втулка | 1 |
| 32 | 9142733 | RS задний резиновый фенер | 1 |
| 34 | 4339570 | Резиновая прокладка | 2 |
| 35 | 4206651 | Пластина | 4 |
| 36 | 9742975 | Ступень | 1 |
| 37 | J021040 | Болт с шайбой | 8 |
| 38 | 4157127 | Проставка | 8 |
| 40 | 9143103 | Заливная горловина защита | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80RS-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
