Топливный бак — HITACHI LX80RS-2

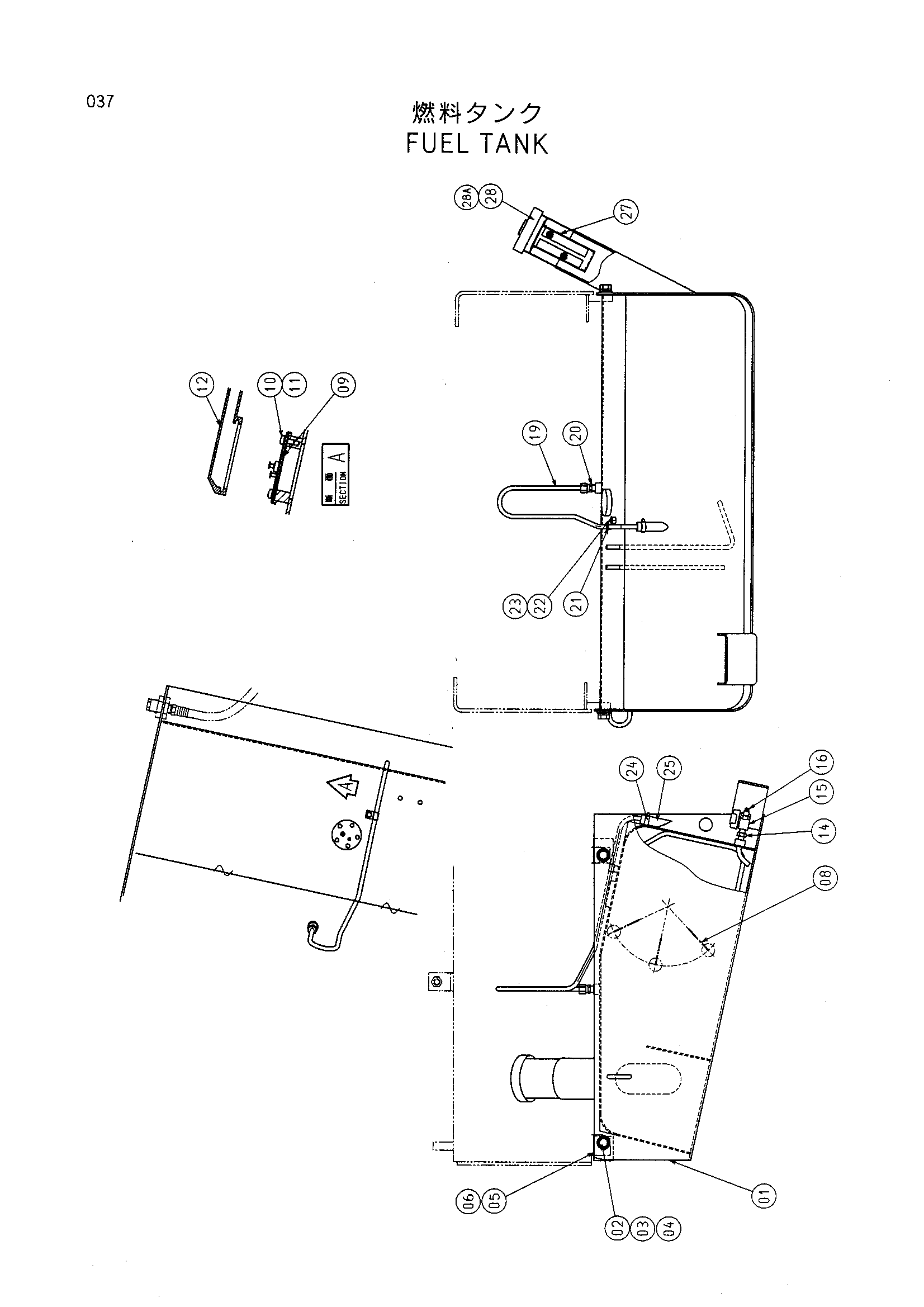

Заводская схема «Топливный бак» для HITACHI LX80RS-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6014547 | Топливный бак | 1 |
| 02 | J901635 | Болт | 4 |
| 03 | A590916 | Пружинная шайба | 4 |
| 04 | 4114405 | Шайба | 4 |
| 05 | 4267663 | Регулировочная шайба 2.0 | 6 |
| 06 | 4260425 | Регулировочная шайба 1.0 | 4 |
| 08 | 4306477 | Поплавок | 1 |
| 09 | 4504289 | Манжета | 1 |
| 10 | M430510 | Винт | 5 |
| 11 | A590905 | Пружинная шайба | 5 |
| 12 | 4207240 | Колпачок | 1 |
| 14 | 94-1701 | Адаптер | 1 |
| 15 | 4216448 | Шаровой клапан | 1 |
| 16 | 94-2022 | Пробка | 1 |
| 19 | 3068884 | Трубка | 1 |
| 20 | 4130170 | Штуцер трубки | 1 |
| 21 | 4000855 | Зажим трубка | 1 |
| 22 | M430610 | Винт | 1 |
| 23 | A590906 | Пружинная шайба | 1 |
| 24 | 4514700 | Зажим шланг | 1 |
| 25 | 4335345 | Топливный шланг | 1 |
| 27 | 4121496 | Фильтр | 1 |
| 28 | 4188409 | Колпачок | 1 |
| 28A | 4168820 | Манжета резиновый | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80RS-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
