Боковой консоль (3) — HITACHI LX80RS-2

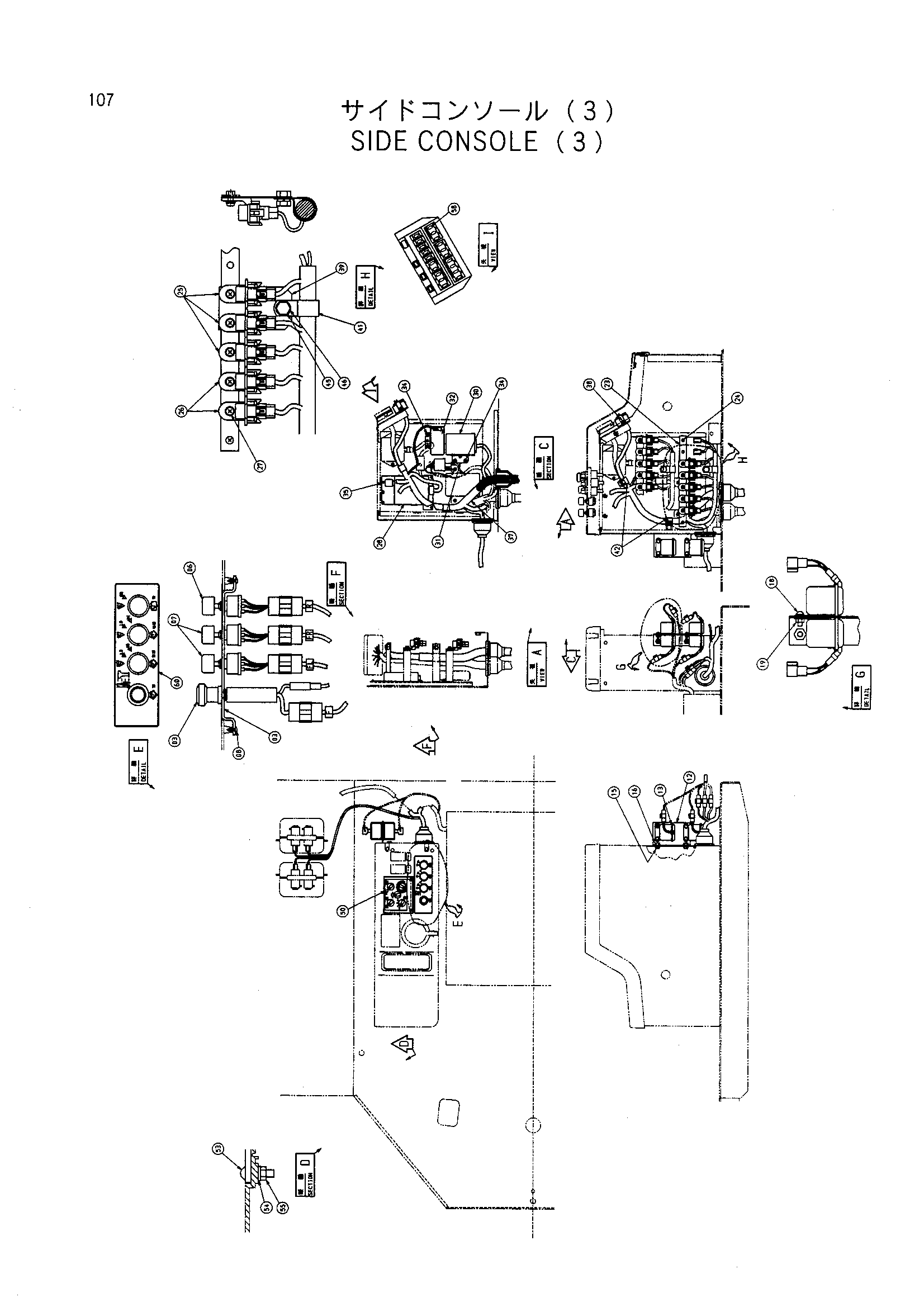

Заводская схема «Боковой консоль (3)» для HITACHI LX80RS-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4344354 | Кронштейн | 1 |
| 05 | 4239945 | Выключатель | 1 |
| 06 | 4295960 | Выключатель поворотный | 1 |
| 07 | 4295959 | Выключатель поворотный | 2 |
| 08 | 4340997 | Самонарезающий винт | 4 |
| 12 | 9742597 | Кронштейн | 1 |
| 13 | 4333233 | Реле | 4 |
| 15 | J010814 | Болт с шайбой | 2 |
| 16 | M500807 | Гайка | 2 |
| 18 | J450616 | Винт с шайбой | 4 |
| 19 | M500605 | Гайка | 4 |
| 23 | 9742902 | Кронштейн | 1 |
| 24 | J460616 | Винт с шайбой | 2 |
| 25 | 4236265 | Реле | 3 |
| 26 | 4236265 | Реле | 2 |
| 27 | J460616 | Винт с шайбой | 5 |
| 28 | 4333229 | Амплифиер | 1 |
| 30 | 4333230 | Амплифиер | 1 |
| 31 | 4333231 | Кронштейн | 1 |
| 32 | 4239944 | Реле | 1 |
| 34 | J460616 | Винт с шайбой | 4 |
| 35 | J460410 | Винт с шайбой | 4 |
| 37 | 0001898 | Жгут проводов | 1 |
| 39 | 9742903 | Кронштейн | 1 |
| 41 | 4190272 | Зажим | 1 |
| 42 | 4190266 | Зажим | 2 |
| 45 | J901016 | Болт | 1 |
| 46 | A590910 | Пружинная шайба | 1 |
| 50 | 4333238 | Панель управление | 1 |
| 53 | J650520 | Винт | 2 |
| 54 | A590105 | Плоская шайба | 2 |
| 55 | M500504 | Гайка | 2 |
| 58 | 4195594 | Предохранитель | 1 |
| 60 | 3071368 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80RS-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
