Схавер трубопроводы — HITACHI LX80RS-2

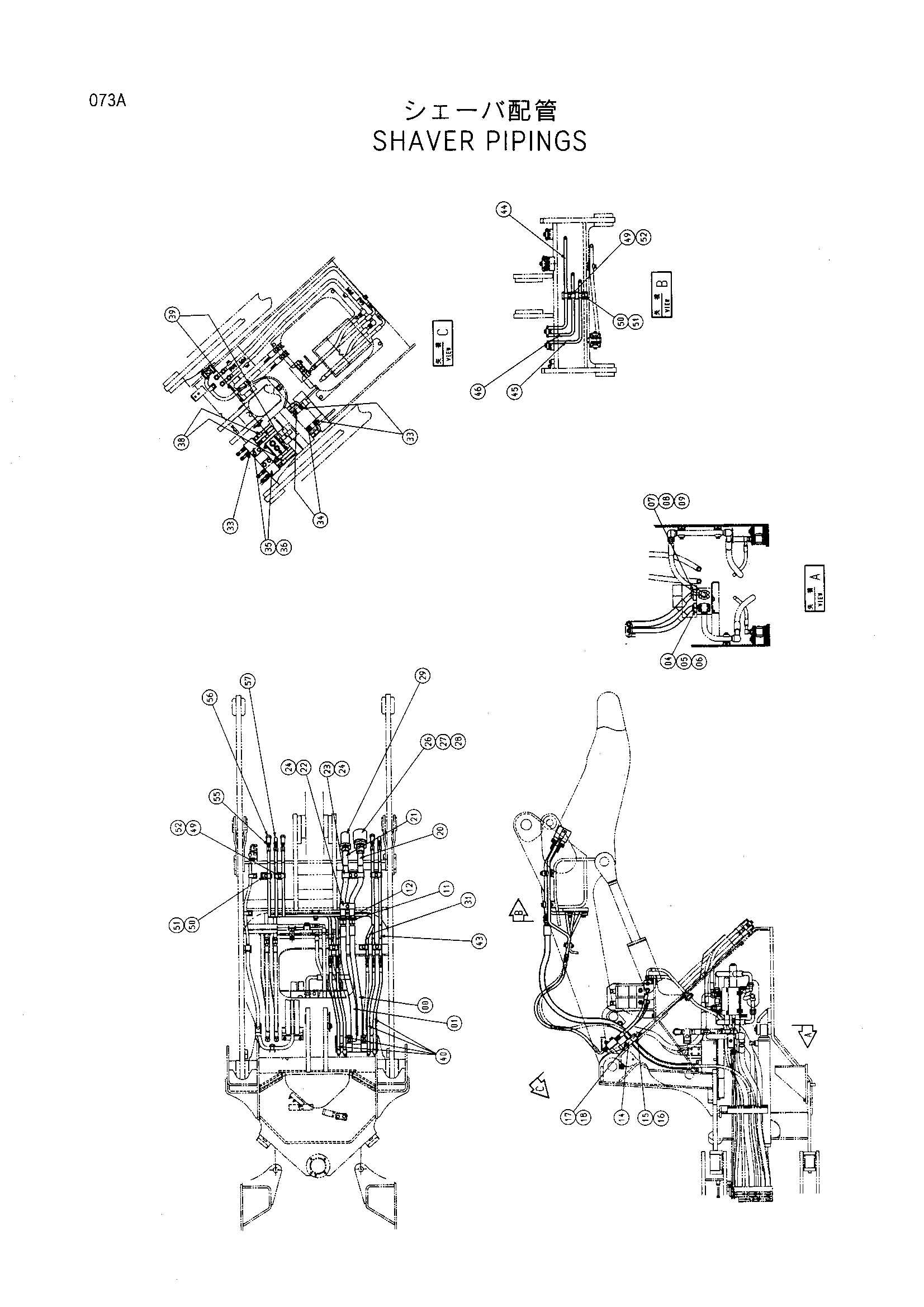

Заводская схема «Схавер трубопроводы» для HITACHI LX80RS-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4336741	Шланг	1
01	4337358	Шланг	1
04	4506459	Разъёмный фланец	2
05	971489	Уплотнительное кольцо	1
06	M341036	Болт с внутренним шестигранником	4
07	4085560	Разъёмный фланец	2
08	966993	Уплотнительное кольцо	1
09	M341240	Болт с внутренним шестигранником	4
11	4187308	Уплотнительное кольцо	1
12	4187328	Уплотнительное кольцо	1
14	4353399	Хомут	2
15	9744870	Кронштейн	1
16	J021030	Болт с шайбой	1
17	J950010	Гайка	2
18	A590910	Пружинная шайба	2
20	9744881	Трубка	1
21	9743439	Трубка	1
22	4189860	Хомут трубки	1
23	4334686	Хомут трубки	1
24	J011270	Болт с шайбой	3
26	4316041	Адаптер	1
27	4187329	Уплотнительное кольцо	1
28	4333054	Самоуплотняющееся соединение	1
29	4141057	Самоуплотняющееся соединение	1
31	8063033	Трубка	1
33	4200466	Адаптер	10
33A	4509180	Уплотнительное кольцо	1
34	4154671	Угловой штуцер	2
34A	4509180	Уплотнительное кольцо	1
35	4353151	Коллектор	2
36	J011260	Болт с шайбой	4
38	4340526	Шланг	2
39	4342530	Шланг	2
40	4342710	Шланг	4
43	9744861	Трубка	1
44	8063032	Трубка	1
45	8063030	Трубка	1
46	8063031	Трубка	1
49	4189858	Хомут трубки	5
50	4190124	Хомут трубки	3
51	J011245	Болт с шайбой	3
52	J011250	Болт с шайбой	5
55	94-1702	Адаптер	5
56	4022907	Самоуплотняющееся соединение	3
57	4022908	Самоуплотняющееся соединение	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX80RS-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
