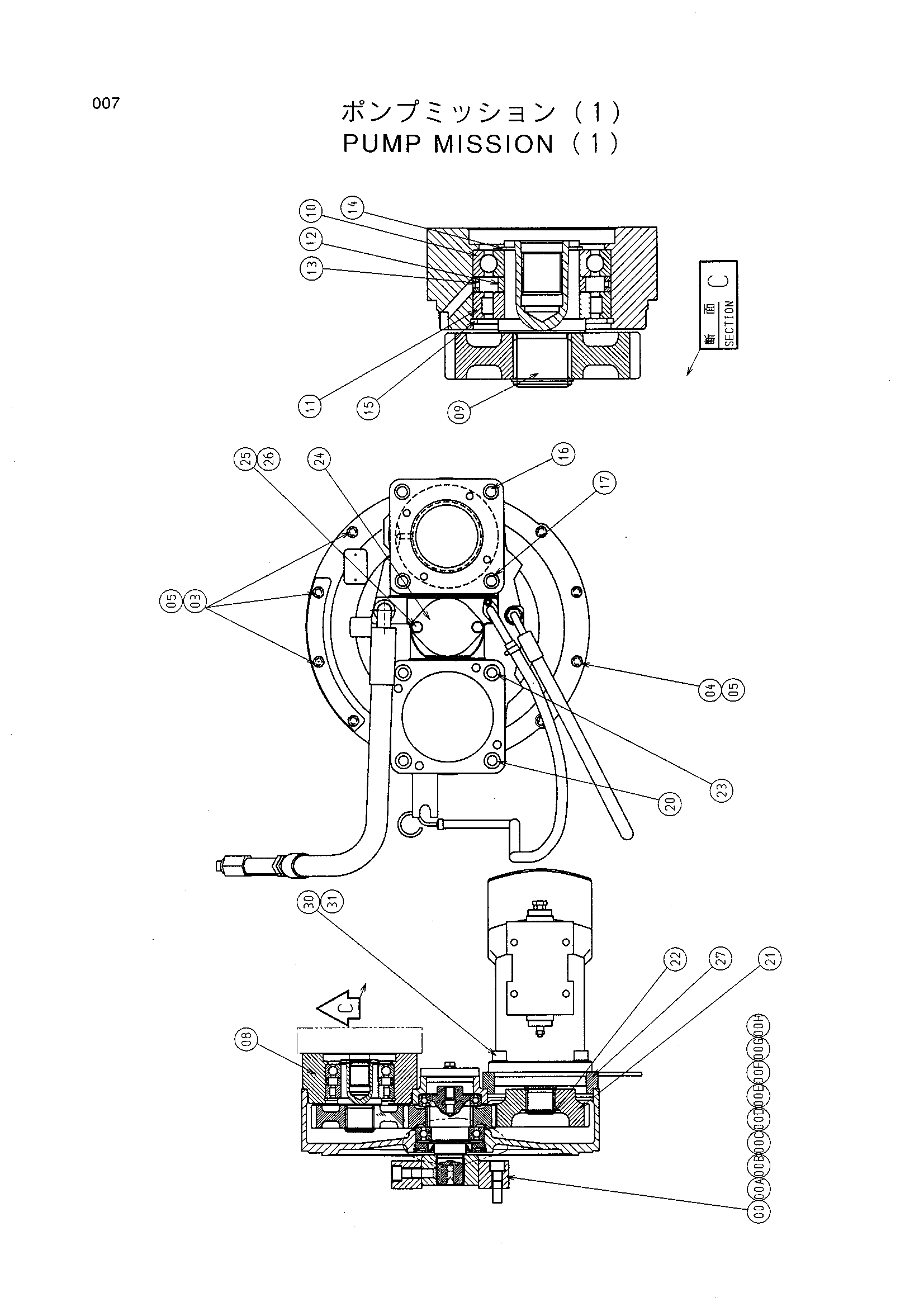

Насос миссион (1) — HITACHI LX80RS-2
Заводская схема «Насос миссион (1)» для HITACHI LX80RS-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4118705 | Муфта | 1 |
| 00A | 4183171 | HUB | 1 |
| 00B | 4183170 | Установочный винт | 2 |
| 00C | 4101345 | Пружинный штифт | 12 |
| 00D | 4183167 | Вставка | 4 |
| 00E | 4183169 | Болт с внутренним шестигранником | 4 |
| 00F | 4183166 | Вставка | 4 |
| 00G | 4183168 | Болт с внутренним шестигранником | 4 |
| 00H | 4183165 | Муфта | 1 |
| 03 | J901040 | Болт | 3 |
| 04 | J901035 | Болт | 5 |
| 05 | A590910 | Пружинная шайба | 8 |
| 08 | 3068759 | Пластина | 1 |
| 09 | 2036571 | Вал дривен | 1 |
| 10 | 944525 | Шариковый подшипник | 1 |
| 11 | 4117272 | Роликовый подшипник | 1 |
| 12 | 4334126 | Проставка | 1 |
| 13 | 4334141 | Проставка | 1 |
| 14 | 488075 | Стопорное кольцо | 1 |
| 15 | 991733 | Стопорное кольцо | 1 |
| 16 | M341645 | Болт с внутренним шестигранником | 4 |
| 17 | 4126090 | Уплотнительная шайба | 2 |
| 20 | M341636 | Болт с внутренним шестигранником | 4 |
| 21 | 3068723 | Шестерня дривен | 1 |
| 22 | 991345 | Стопорное кольцо | 1 |
| 23 | 4126090 | Уплотнительная шайба | 2 |
| 24 | 4333868 | Крышка | 1 |
| 25 | J901030 | Болт | 2 |
| 26 | A590910 | Пружинная шайба | 2 |
| 27 | 8060840 | Пластина | 1 |
| 30 | M341645 | Болт с внутренним шестигранником | 4 |
| 31 | 4126090 | Уплотнительная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80RS-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
