HST управление трубопроводы — HITACHI LX80RS-2

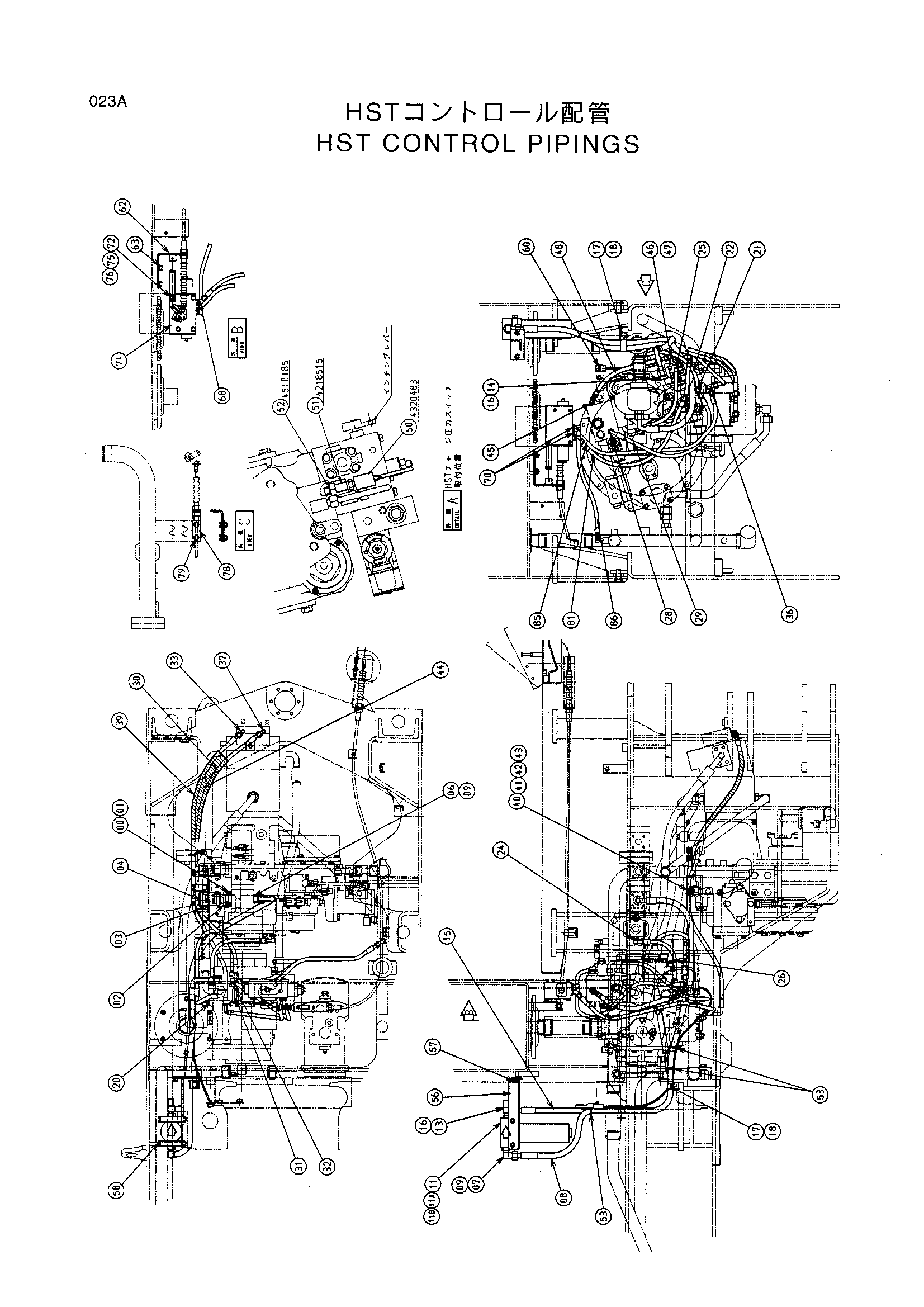

Заводская схема «HST управление трубопроводы» для HITACHI LX80RS-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9743386 | Трубка | 1 |
| 01 | A811035 | Уплотнительное кольцо | 1 |
| 02 | M340830 | Болт с внутренним шестигранником | 4 |
| 03 | 4334513 | Резиновый шланг | 1 |
| 04 | 4296063 | Хомут шланга | 2 |
| 06 | 4189602 | Адаптер | 1 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | 4200580 | Угловой штуцер | 1 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 4334884 | Шланг | 1 |
| 09 | 4138938 | Уплотнительное кольцо | 2 |
| 11 | 4253232 | Масляный фильтр | 1 |
| 11A | 4277545 | Фильтрующий элемент | 1 |
| 11B | A810065 | Уплотнительное кольцо | 1 |
| 13 | 4205383 | Тройник | 1 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | 4215579 | Адаптер | 1 |
| 14A | U12547U | Уплотнительное кольцо | 1 |
| 15 | 4340835 | Шланг | 1 |
| 16 | 4138938 | Уплотнительное кольцо | 2 |
| 17 | 4190282 | Зажим | 2 |
| 18 | J011020 | Болт с шайбой | 2 |
| 20 | 4241381 | Адаптер | 1 |
| 20A | 4510185 | Уплотнительное кольцо | 1 |
| 21 | 4278868 | Тройник | 1 |
| 21A | 4510185 | Уплотнительное кольцо | 1 |
| 22 | 4334883 | Шланг | 1 |
| 24 | 4154670 | Угловой штуцер | 1 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4241381 | Адаптер | 1 |
| 25A | 4510185 | Уплотнительное кольцо | 1 |
| 26 | 4341089 | Шланг | 1 |
| 28 | 4241381 | Адаптер | 1 |
| 28A | 4510185 | Уплотнительное кольцо | 1 |
| 29 | 4334886 | Шланг | 1 |
| 31 | 4347239 | Разъём S | 1 |
| 32 | 4278868 | Тройник | 1 |
| 32A | 4510185 | Уплотнительное кольцо | 1 |
| 33 | 4278239 | Угловой штуцер | 1 |
| 33A | 4510185 | Уплотнительное кольцо | 1 |
| 36 | 4278868 | Тройник | 1 |
| 36A | 4510185 | Уплотнительное кольцо | 1 |
| 37 | 4278239 | Угловой штуцер | 1 |
| 37A | 4510185 | Уплотнительное кольцо | 1 |
| 38 | 4334888 | Шланг | 1 |
| 39 | 4343827 | Шланг | 1 |
| 40 | 4190292 | Зажим | 1 |
| 41 | J011020 | Болт с шайбой | 1 |
| 42 | A590910 | Пружинная шайба | 1 |
| 43 | J950010 | Гайка | 1 |
| 44 | 4133527 | Защитный кожух | 1 |
| 45 | 4279244 | Угловой штуцер | 1 |
| 45A | 4510185 | Уплотнительное кольцо | 1 |
| 46 | 4334608 | Разъём S | 1 |
| 47 | 4278239 | Угловой штуцер | 1 |
| 47A | 4510185 | Уплотнительное кольцо | 1 |
| 48 | 4334889 | Шланг | 1 |
| 50 | 4320483 | Датчик давления | 1 |
| 51 | 4218515 | Амортизатор | 1 |
| 52 | 4510185 | Уплотнительное кольцо | 1 |
| 53 | 4055311 | Ленточный зажим | 3 |
| 56 | 9743397 | Кронштейн | 1 |
| 57 | J011025 | Болт с шайбой | 2 |
| 58 | J011000 | Болт с шайбой | 2 |
| 60 | 4337290 | Зажим | 1 |
| 62 | 9744550 | Кронштейн | 1 |
| 63 | J021020 | Болт с шайбой | 2 |
| 68 | 4279244 | Угловой штуцер | 1 |
| 68A | 4510185 | Уплотнительное кольцо | 1 |
| 70 | 4278239 | Угловой штуцер | 2 |
| 70A | 4510185 | Уплотнительное кольцо | 1 |
| 71 | 4333874 | Пилотный клапан | 1 |
| 72 | J900875 | Болт | 4 |
| 75 | A590908 | Пружинная шайба | 4 |
| 76 | A590108 | Плоская шайба | 4 |
| 78 | 4334413 | Кронштейн | 1 |
| 79 | J011025 | Болт с шайбой | 2 |
| 81 | 4342548 | Шланг | 1 |
| 85 | 4343460 | Шланг | 1 |
| 86 | 4343459 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80RS-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
