Схавер трубопроводы (2) — HITACHI LX80RS-2

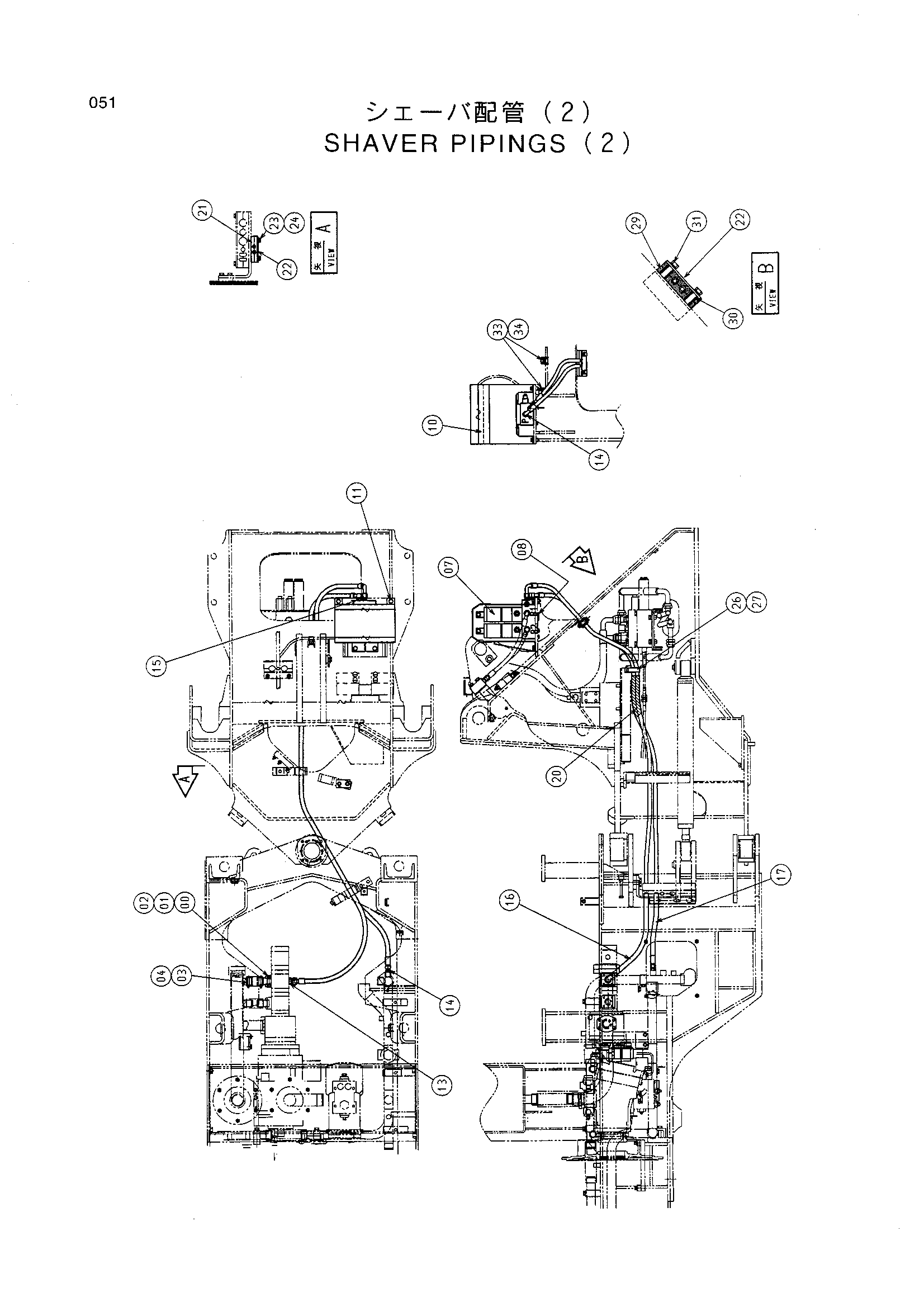

Заводская схема «Схавер трубопроводы (2)» для HITACHI LX80RS-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9743386 | Трубка | 1 |
| 01 | A811035 | Уплотнительное кольцо | 1 |
| 02 | M340830 | Болт с внутренним шестигранником | 4 |
| 03 | 4334513 | Резиновый шланг | 1 |
| 04 | 4296063 | Хомут шланга | 2 |
| 07 | 4351091 | Гидрораспределитель | 1 |
| 08 | J010825 | Болт с шайбой | 4 |
| 10 | 8062476 | Крышка | 1 |
| 11 | J011030 | Болт с шайбой | 4 |
| 13 | 4200469 | Адаптер | 1 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | 4200466 | Адаптер | 2 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4154671 | Угловой штуцер | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4355802 | Шланг | 1 |
| 17 | 4355803 | Шланг | 1 |
| 20 | 4149557 | Защитный кожух | 1 |
| 21 | 4353377 | Хомут | 2 |
| 22 | 4353170 | Пластина | 2 |
| 23 | J950010 | Гайка | 2 |
| 24 | A590910 | Пружинная шайба | 2 |
| 26 | 4190282 | Зажим | 1 |
| 27 | J011020 | Болт с шайбой | 1 |
| 29 | 4353169 | Хомут | 2 |
| 30 | 4325896 | Проставка | 2 |
| 31 | J011055 | Болт с шайбой | 2 |
| 33 | 4190271 | Зажим | 2 |
| 34 | J011020 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80RS-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
