Погрузчик трубопроводы — HITACHI LX80RS-2

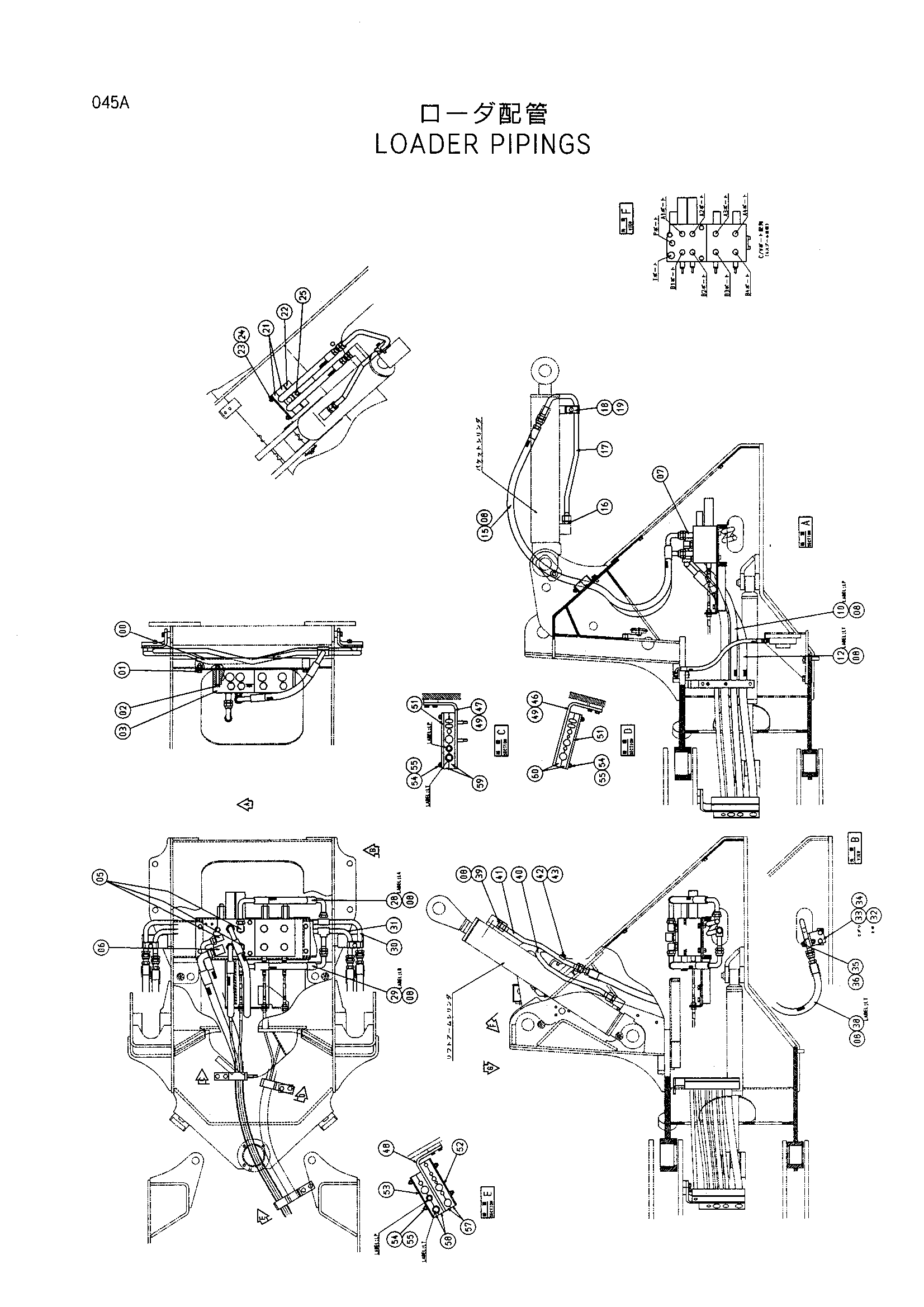

Заводская схема «Погрузчик трубопроводы» для HITACHI LX80RS-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8059249	Кронштейн	1
01	J021235	Болт с шайбой	4
02	J011295	Болт с шайбой	3
03	4331668	Гидрораспределитель	1
05	4157562	Угловой штуцер	3
05A	4506424	Уплотнительное кольцо	1
06	4198799	Угловой штуцер	1
06A	4506429	Уплотнительное кольцо	1
07	4189539	Адаптер	2
07A	4506424	Уплотнительное кольцо	1
08	4187308	Уплотнительное кольцо	23
09	4187328	Уплотнительное кольцо	2
10	4341052	Шланг	1
12	4296650	Шланг	1
15	4330606	Шланг	2
16	4189619	Адаптер	2
16A	4506424	Уплотнительное кольцо	1
17	8059897	Трубка	1
18	4190125	Хомут трубки	1
19	J011245	Болт с шайбой	1
21	4353383	Хомут	2
22	9742909	Кронштейн	1
23	A590910	Пружинная шайба	2
24	J950010	Гайка	2
25	J021030	Болт с шайбой	1
28	4340832	Шланг	1
29	4340833	Шланг	1
30	8059007	Трубка	1
31	8054400	Трубка	1
32	9739597	Кронштейн	1
33	9739598	Кронштейн	1
34	J011230	Болт с шайбой	4
35	4189858	Хомут трубки	2
36	J011255	Болт с шайбой	2
38	4330777	Шланг	4
39	4189619	Адаптер	4
39A	4506424	Уплотнительное кольцо	1
40	8055845	Трубка	2
41	8055844	Трубка	2
42	4189858	Хомут трубки	2
43	J011255	Болт с шайбой	2
46	8060934	Кронштейн	1
47	8063042	Кронштейн	1
48	8060920	Кронштейн	1
49	J011225	Болт с шайбой	6
51	4341085	Пластина	2
52	4341080	Пластина	1
53	4341083	Пластина	1
54	A590910	Пружинная шайба	8
55	J950010	Гайка	8
57	4340254	Хомут	2
58	4341119	Хомут	2
59	4341105	Хомут	2
60	4353380	Хомут	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX80RS-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
