Кабина интериор — HITACHI LX80RS-2

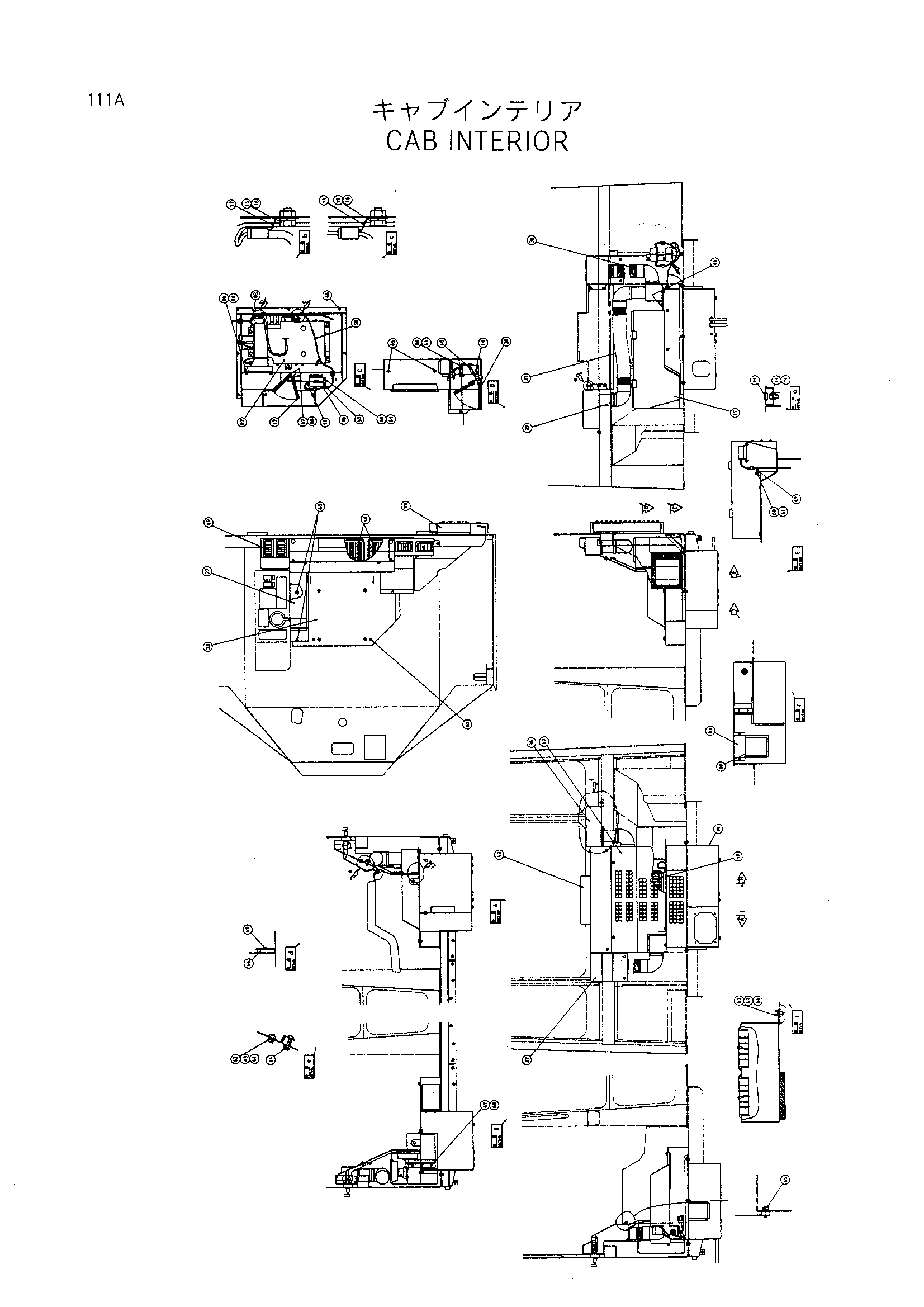

Заводская схема «Кабина интериор» для HITACHI LX80RS-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5004025 | Короб | 1 |
| 03 | J021020 | Болт с шайбой | 6 |
| 04 | 9742842 | Крышка | 1 |
| 06 | J900816 | Болт | 2 |
| 08 | A590908 | Пружинная шайба | 2 |
| 09 | 4331793 | Коврик | 1 |
| 10 | 4333240 | Гидромотор серво | 1 |
| 15 | J901016 | Болт | 2 |
| 16 | A590910 | Пружинная шайба | 2 |
| 17 | 5004309 | Короб | 1 |
| 18 | 4333241 | Гидромотор серво | 1 |
| 23 | 7028549 | Пластина | 1 |
| 27 | 7028551 | Воздуховод | 1 |
| 30 | 4336840 | Шланг флексибле | 1 |
| 31 | 4336837 | Шланг флексибле | 1 |
| 32 | 4507512 | Хомут шланга | 4 |
| 36 | 7030110 | Воздуховод | 1 |
| 37 | 7026674 | Воздуховод | 1 |
| 40 | 4251527 | Фильтр | 3 |
| 42 | 8056169 | Крышка | 1 |
| 43 | 8056170 | Крышка | 1 |
| 44 | 4235022 | Винт | 2 |
| 46 | 4312548 | Магнит | 2 |
| 47 | J450410 | Винт с шайбой | 2 |
| 58 | 2035093 | Жгут проводов | 1 |
| 60 | J900616 | Болт | 9 |
| 61 | A590906 | Пружинная шайба | 9 |
| 62 | J900816 | Болт | 4 |
| 63 | A590908 | Пружинная шайба | 4 |
| 64 | A590108 | Плоская шайба | 4 |
| 65 | J020820 | Болт с шайбой | 20 |
| 67 | J900614 | Болт | 5 |
| 68 | A590906 | Пружинная шайба | 5 |
| 69 | 4259639 | Решётка | 4 |
| 70 | 4206637 | Фильтр воздушный | 1 |
| 73 | M340816 | Болт с внутренним шестигранником | 2 |
| 74 | A590108 | Плоская шайба | 2 |
| 75 | 4335375 | Колпачок | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80RS-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
