Гидравлический трубопроводы (мулти-коуплер тип) — HITACHI LX80RS-2

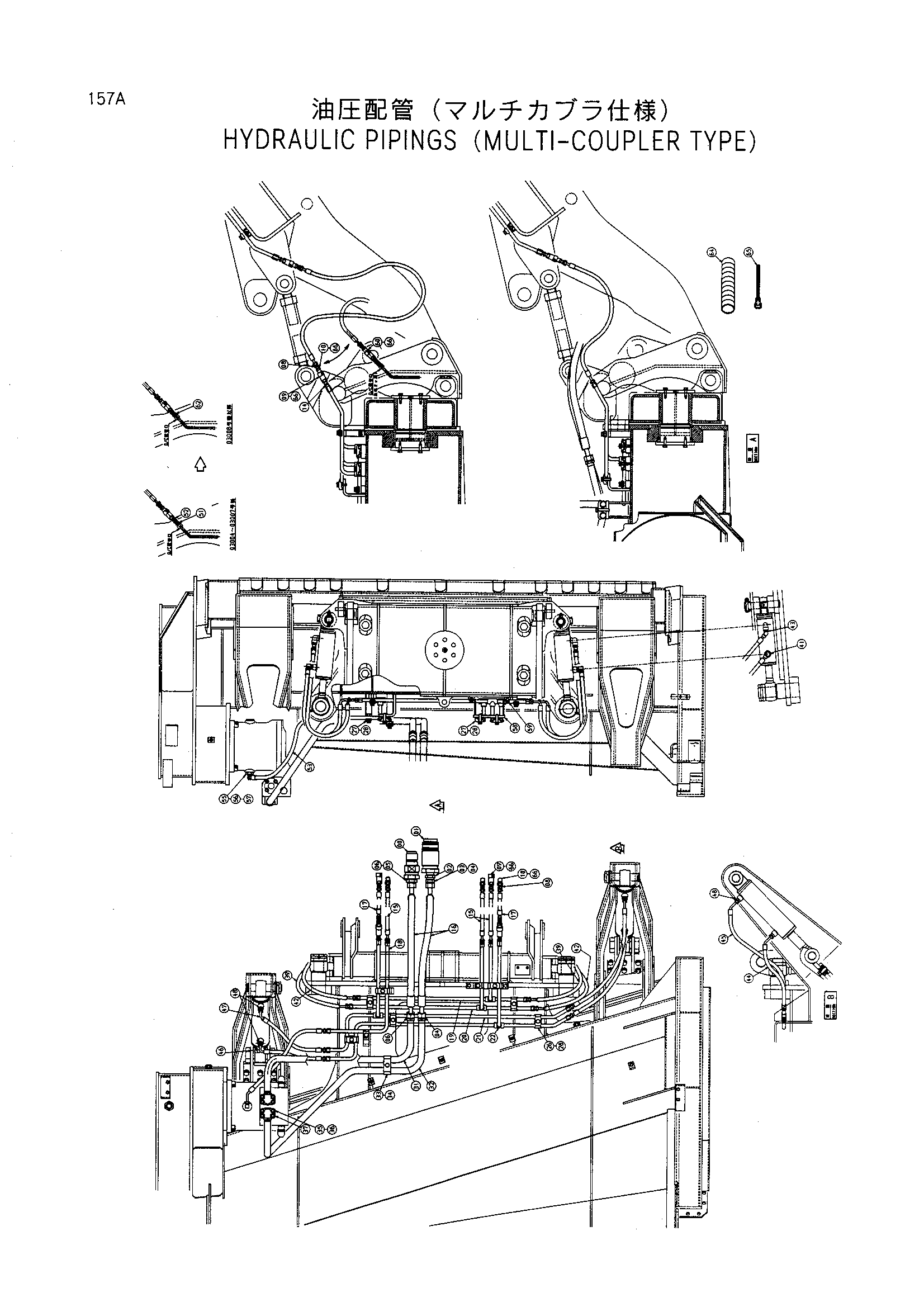

Заводская схема «Гидравлический трубопроводы (мулти-коуплер тип)» для HITACHI LX80RS-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4333055 | Самоуплотняющееся соединение | 1 |
| 01 | 4141056 | Самоуплотняющееся соединение | 1 |
| 02 | 94-1605 | Переходник | 1 |
| 03 | 4208659 | Адаптер | 1 |
| 04 | 4187328 | Уплотнительное кольцо | 2 |
| 05 | 4249285 | Адаптер | 1 |
| 05A | 970860 | Уплотнительное кольцо | 1 |
| 06 | 4187328 | Уплотнительное кольцо | 2 |
| 08 | 4215650 | Адаптер | 7 |
| 09 | 4022907 | Самоуплотняющееся соединение | 4 |
| 10 | 4022908 | Самоуплотняющееся соединение | 5 |
| 14 | 94-1702 | Адаптер | 2 |
| 15 | 4292895 | Шланг | 3 |
| 16 | 4356481 | Шланг | 2 |
| 17 | 4356482 | Шланг | 2 |
| 18 | 8060787 | Трубка | 1 |
| 19 | 8060472 | Трубка | 1 |
| 20 | 8060783 | Трубка | 1 |
| 21 | 8060788 | Трубка | 1 |
| 22 | 8061175 | Трубка | 1 |
| 26 | 4189858 | Хомут трубки | 7 |
| 27 | 4190124 | Хомут трубки | 2 |
| 28 | J011245 | Болт с шайбой | 9 |
| 31 | 7030321 | Трубка | 1 |
| 32 | 8061928 | Трубка | 1 |
| 33 | 4189860 | Хомут трубки | 1 |
| 34 | J011265 | Болт с шайбой | 1 |
| 35 | M341245 | Болт с внутренним шестигранником | 4 |
| 36 | A811035 | Уплотнительное кольцо | 2 |
| 37 | M341260 | Болт с внутренним шестигранником | 4 |
| 39 | 4261544 | Шланг | 2 |
| 41 | 4154671 | Угловой штуцер | 2 |
| 41A | 4509180 | Уплотнительное кольцо | 1 |
| 42 | 4241374 | Шланг | 2 |
| 43 | 4190244 | Угловой штуцер | 2 |
| 43A | 4509180 | Уплотнительное кольцо | 1 |
| 44 | 4305411 | Шланг | 1 |
| 45 | 4342257 | Шланг | 1 |
| 46 | 4356257 | Шланг | 1 |
| 47 | 4315334 | Шланг | 1 |
| 48 | 4200466 | Адаптер | 4 |
| 48A | 4509180 | Уплотнительное кольцо | 1 |
| 53 | 4241374 | Шланг | 1 |
| 55 | 4155216 | Адаптер | 1 |
| 56 | 4506424 | Уплотнительное кольцо | 1 |
| 57 | 4154657 | Угловой штуцер | 1 |
| 58 | 9744919 | Кронштейн | 1 |
| 59 | J011016 | Болт с шайбой | 2 |
| 60 | 4022907 | Самоуплотняющееся соединение | 2 |
| 62 | 4353989 | Адаптер | 2 |
| 64 | 4133527 | Защитный кожух | 9 |
| 65 | 4055312 | Ленточный зажим | 2 |
| 66 | 4163044 | Ленточный зажим | 11 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80RS-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
