Отвал (мулти-коуплер и прямой тип) — HITACHI LX80RS-2

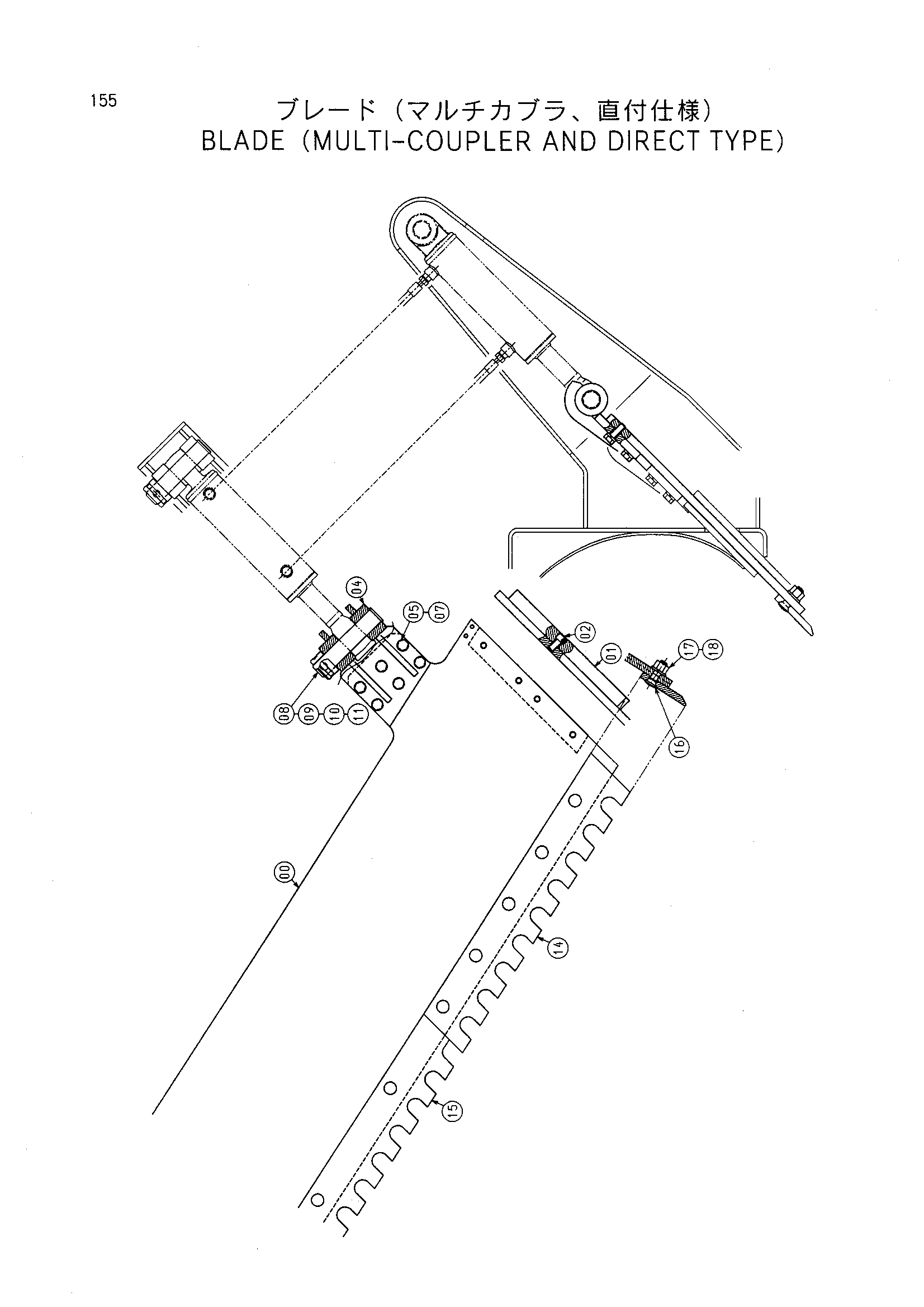

Заводская схема «Отвал (мулти-коуплер и прямой тип)» для HITACHI LX80RS-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3070599 | Отвал | 1 |
| 01 | 4334927 | Направляющая | 2 |
| 02 | M341630 | Болт с внутренним шестигранником | 8 |
| 04 | 8060734 | Соединение | 2 |
| 05 | J931645 | Болт | 12 |
| 07 | A590916 | Пружинная шайба | 12 |
| 08 | 4334213 | Палец | 2 |
| 09 | 4346878 | Ограничитель | 2 |
| 10 | 4244708 | Палец | 2 |
| 11 | 4244709 | Кольцо | 2 |
| 14 | 4333053 | Куттинг-едге | 2 |
| 15 | 4333163 | Куттинг-едге | 1 |
| 16 | 4297167 | Болт плуг | 13 |
| 17 | 4184822 | Гайка | 13 |
| 18 | 4018545 | Шайба | 13 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80RS-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
