Поворотный винт силовая передача (мулти-коуплер и прямой T — HITACHI LX80RS-2

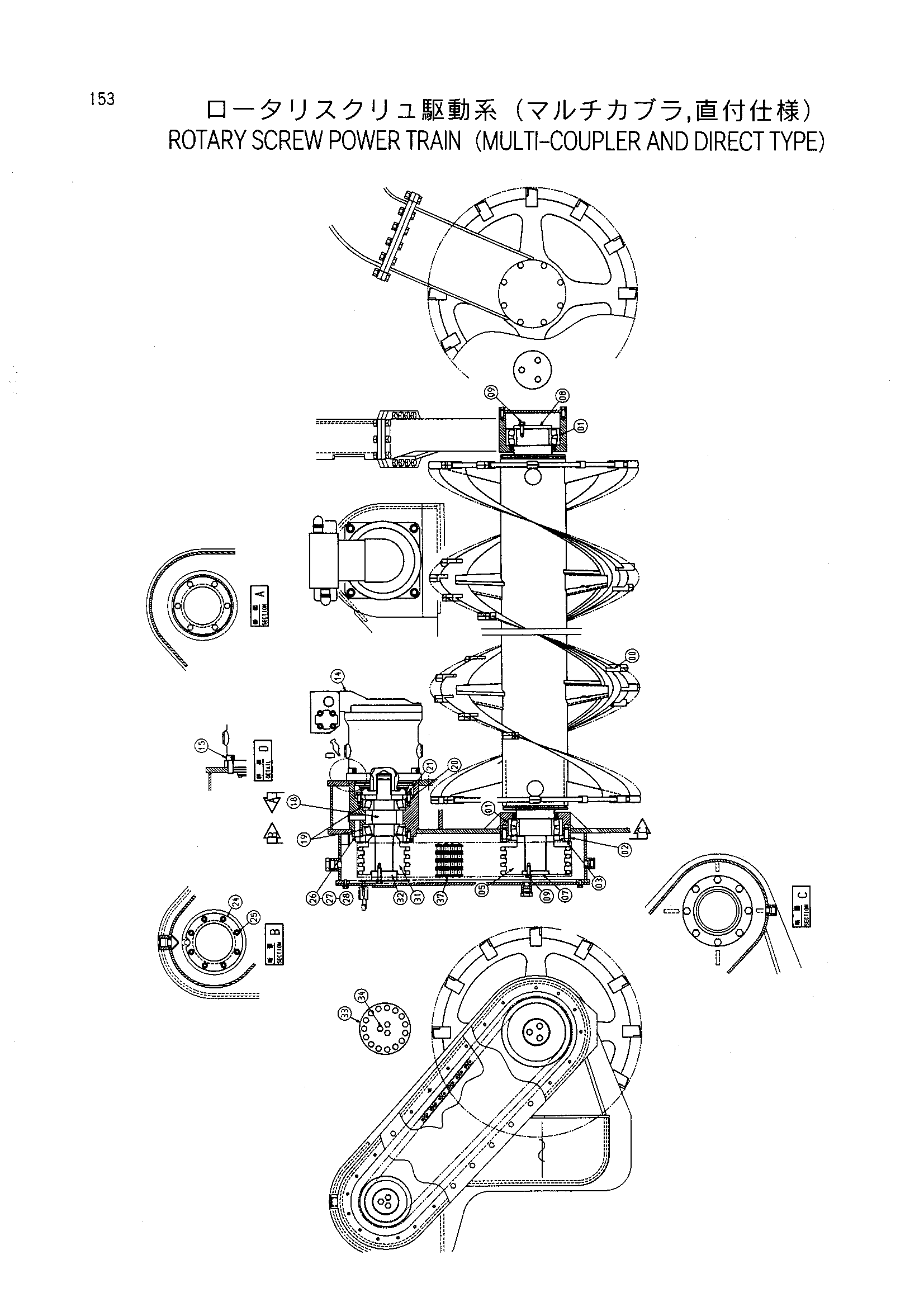

Заводская схема «Поворотный винт силовая передача (мулти-коуплер и прямой T» для HITACHI LX80RS-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6014549 | Винт | 1 |
| 01 | 966989 | Подшипник. спх.рол. | 2 |
| 02 | 4334217 | Крышка | 1 |
| 03 | J931635 | Болт | 8 |
| 06 | 3070667 | Звёздочка цепь | 1 |
| 07 | 4334940 | Пластина | 1 |
| 08 | 4334944 | Пластина | 1 |
| 09 | J011235 | Болт с шайбой | 6 |
| 14 | 4333031 | Гидромотор плунжер | 1 |
| 15 | M342050 | Болт с внутренним шестигранником | 4 |
| 18 | 2037101 | Вал | 1 |
| 19 | 4333948 | Роликовый подшипник | 2 |
| 20 | 3068562 | Крышка | 1 |
| 21 | J011230 | Болт с шайбой | 6 |
| 24 | 3069003 | Крышка | 1 |
| 25 | M341225 | Болт с внутренним шестигранником | 8 |
| 26 | 4334215 | Регулировочная шайба | 2 |
| 27 | 4334219 | Регулировочная шайба | 4 |
| 28 | 4334221 | Регулировочная шайба | 2 |
| 31 | 3070556 | Звёздочка цепь | 1 |
| 32 | 4334943 | Пластина | 1 |
| 33 | 4334218 | Пластина | 1 |
| 34 | J901250 | Болт | 3 |
| 37 | 4333034 | Цепь каток | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80RS-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
