Двигатель органы управления — HITACHI LX80RS-2

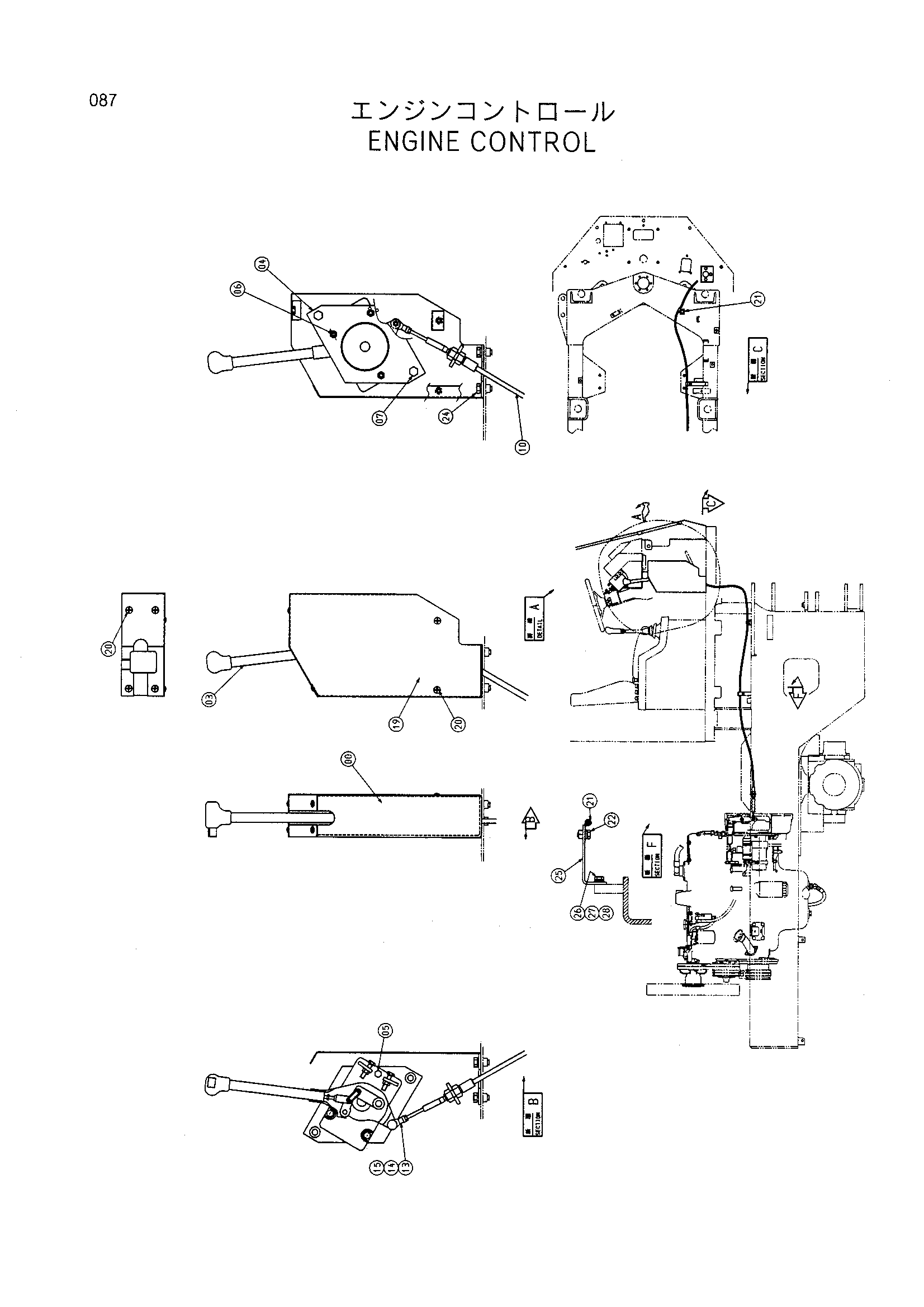

Заводская схема «Двигатель органы управления» для HITACHI LX80RS-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7028410 | Кронштейн | 1 |
| 03 | 4232395 | Рычаг | 1 |
| 04 | 4333568 | Кронштейн | 1 |
| 05 | J010816 | Болт с шайбой | 3 |
| 06 | M500807 | Гайка | 3 |
| 07 | J011016 | Болт с шайбой | 2 |
| 10 | 4118296 | Трос управления | 1 |
| 13 | 4056017 | Шарнир | 2 |
| 14 | M500605 | Гайка | 4 |
| 15 | A590906 | Пружинная шайба | 2 |
| 19 | 3068827 | Крышка | 1 |
| 20 | J650614 | Винт | 6 |
| 21 | 4190261 | Зажим | 2 |
| 22 | J021020 | Болт с шайбой | 1 |
| 24 | J011025 | Болт с шайбой | 3 |
| 25 | 9743954 | Кронштейн | 1 |
| 26 | J901025 | Болт | 1 |
| 27 | A590110 | Плоская шайба | 1 |
| 28 | A590910 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80RS-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
