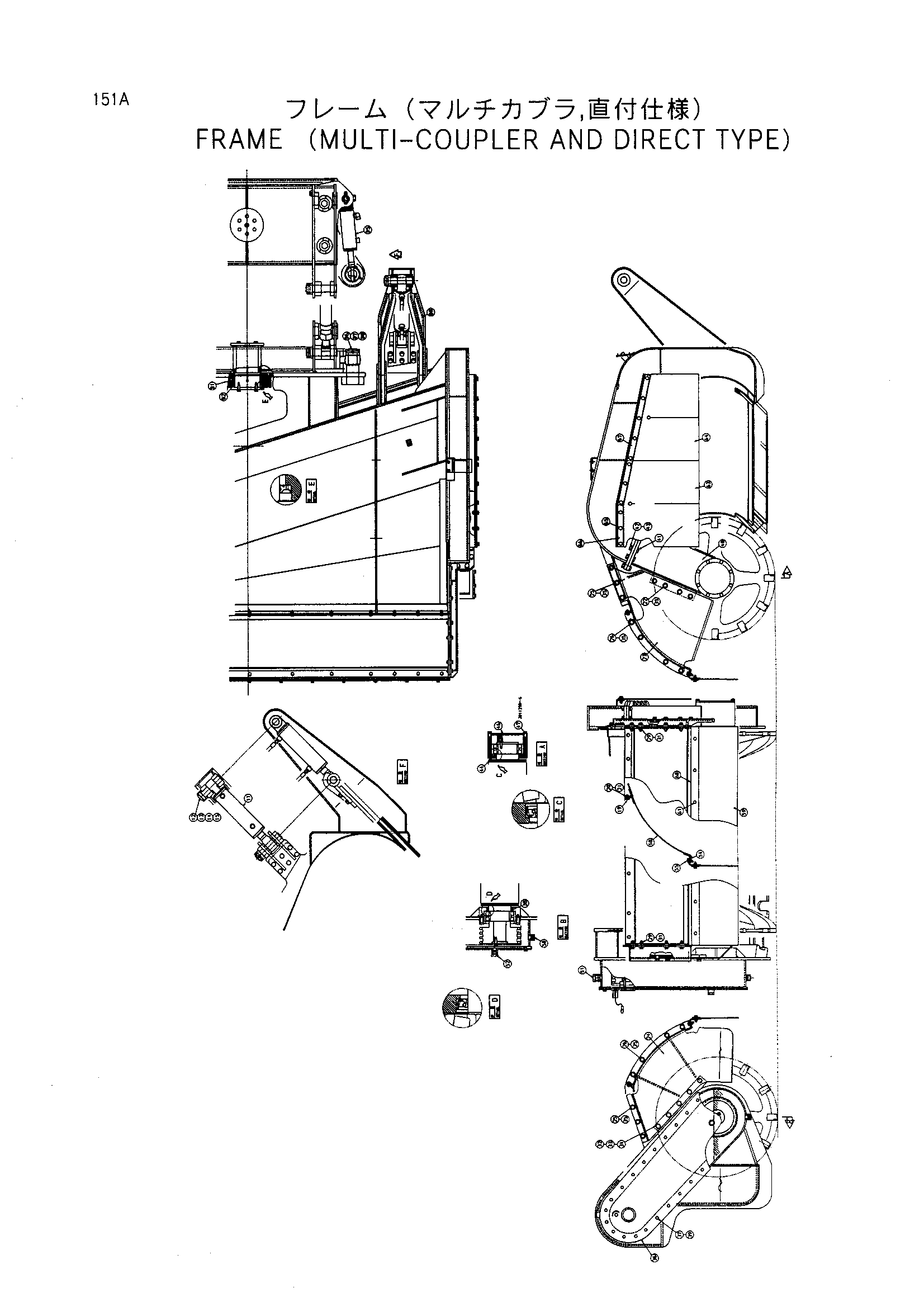

Рама (мулти-коуплер и прямой тип) — HITACHI LX80RS-2

Заводская схема «Рама (мулти-коуплер и прямой тип)» для HITACHI LX80RS-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5004597	Рама	1
01	4334189	Втулка	1
02	4258579	Пылезащитное уплотнение	1
05	4333033	Гидроцилиндр. наклон	2
06	4197031	Ограничитель	2
07	4065689	Палец	2
08	4065688	Кольцо	2
11	4333032	Гидроцилиндр	2
12	4334929	Палец	2
13	4244702	Ограничитель	2
14	4244708	Палец	2
15	4244709	Кольцо	2
19	J901025	Болт	12
20	J950010	Гайка	12
21	A590910	Пружинная шайба	12
22	J011225	Болт с шайбой	4
23	8060480	Крышка	1
24	8063088	Крышка	1
25	J031225	Болт с шайбой	6
26	J031245	Болт с шайбой	8
29	J950012	Гайка	8
31	A590112	Плоская шайба	8
32	J901630	Болт	5
33	A590116	Плоская шайба	5
34	A590916	Пружинная шайба	5
35	449490	Шайба	18
36	7029721	Крышка	1
37	J901020	Болт	27
38	923911	Масляное уплотнение	1
39	449558	Уплотнительная шайба	27
40	7028517	Опора	1
41	J901660	Болт	14
42	J950016	Гайка	14
43	A590916	Пружинная шайба	14
44	923911	Масляное уплотнение	1
46	4334945	Крышка	1
47	J011230	Болт с шайбой	6
50	94-2014	Пробка	1
51	4113926	Пробка	1
51A	4506429	Уплотнительное кольцо	1
52	4174542	Пробка	1
52A	4506424	Уплотнительное кольцо	1
54	8060894	Кронштейн	1
55	J011025	Болт с шайбой	12
58	7028363	Крышка передний	1
59	4340694	Резиновая прокладка	1
60	4334999	Пластина	1
61	J011025	Болт с шайбой	13
63	3073202	Резиновая прокладка	1
64	3073203	Резиновая прокладка	1
65	J011235	Болт с шайбой	11
66	4356274	Пластина	1
67	4356273	Пластина	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX80RS-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
