Передний консоль — HITACHI LX80RS-2

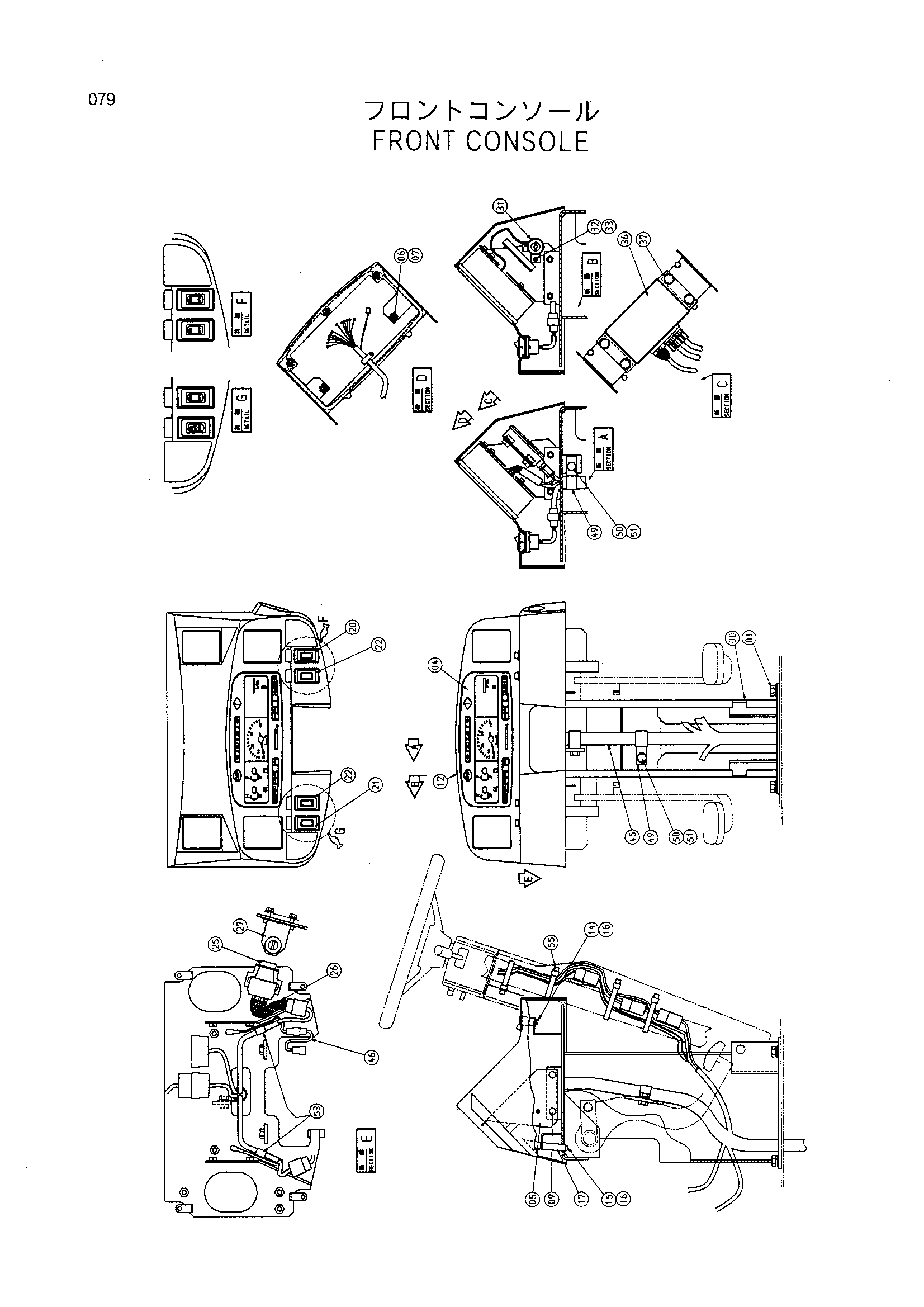

Заводская схема «Передний консоль» для HITACHI LX80RS-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6013634 | Стойка | 1 |
| 01 | J021230 | Болт с шайбой | 4 |
| 04 | 4330594 | Панель указатель | 1 |
| 05 | 8056454 | Кронштейн | 1 |
| 06 | M430610 | Винт | 5 |
| 07 | A590106 | Плоская шайба | 5 |
| 09 | J010820 | Болт с шайбой | 4 |
| 12 | 9135335 | Крышка | 1 |
| 14 | M430616 | Винт | 2 |
| 15 | M430660 | Винт | 2 |
| 16 | A590106 | Плоская шайба | 4 |
| 17 | 4336653 | Трубка | 2 |
| 20 | 4306476 | Выключатель тумблер | 1 |
| 21 | 4303093 | Выключатель тумблер | 1 |
| 22 | 4303092 | Выключатель тумблер | 2 |
| 25 | 4186743 | Замок зажигания | 1 |
| 25A | 4187757 | Шпонка запуск | 1 |
| 26 | 4270552 | Жгут проводов | 1 |
| 27 | 9739936 | Кронштейн | 1 |
| 31 | 4337929 | Зуммер | 1 |
| 32 | M430413 | Винт | 1 |
| 33 | A590104 | Плоская шайба | 1 |
| 36 | 4337025 | Контроллер | 1 |
| 37 | J020820 | Болт с шайбой | 4 |
| 45 | 1018565 | Жгут проводов | 1 |
| 46 | 4343649 | Жгут проводов | 1 |
| 49 | 4190277 | Зажим | 2 |
| 50 | J901016 | Болт | 2 |
| 51 | A590910 | Пружинная шайба | 2 |
| 53 | 4259220 | Зажим | 2 |
| 55 | 4055312 | Ленточный зажим | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80RS-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
