Трансмиссия крепление — HITACHI LX80-7

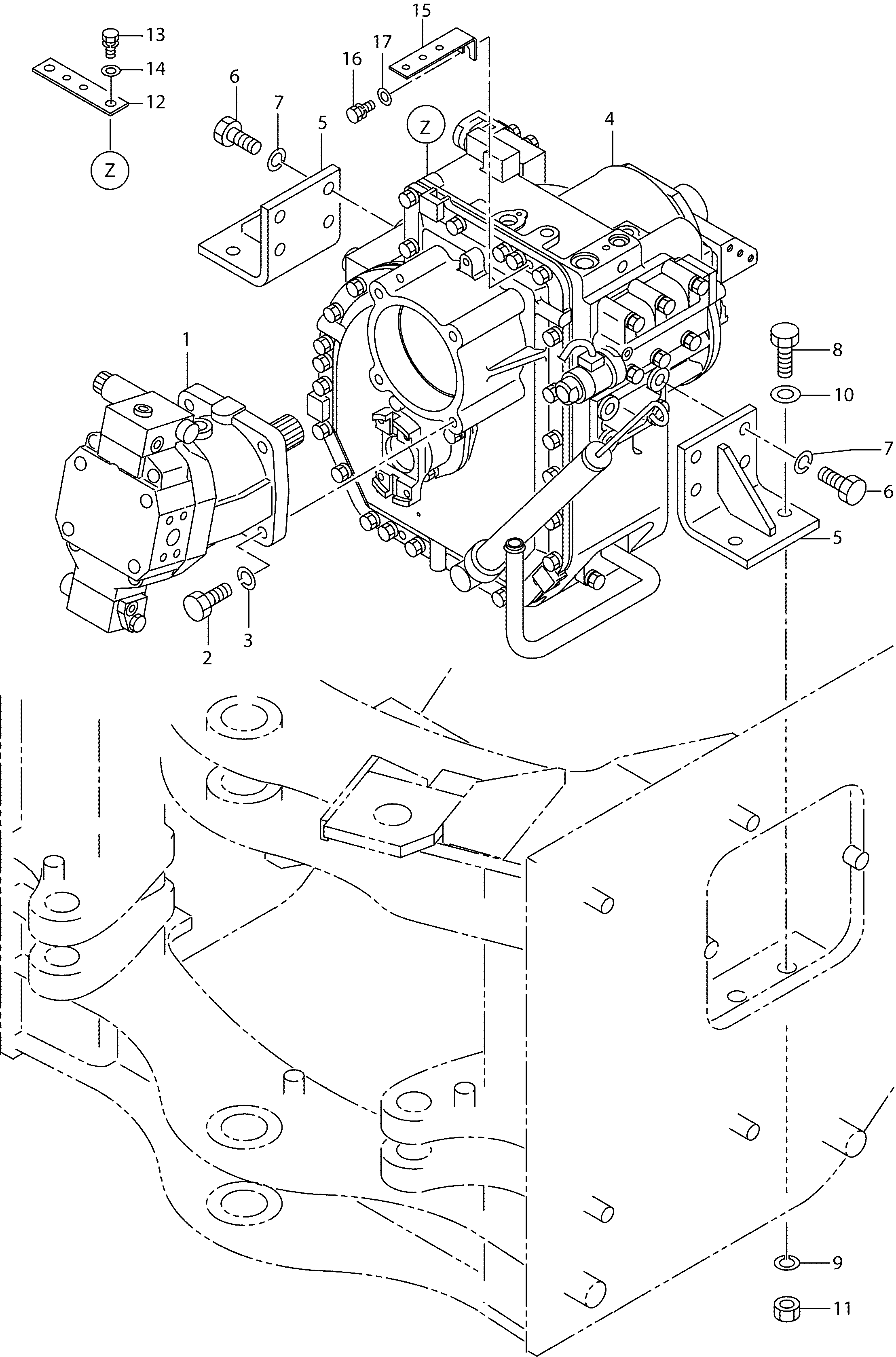

Заводская схема «Трансмиссия крепление» для HITACHI LX80-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26392-52111 | Поршень гидромотор | 1 |
| 2 | 01171-16055 | Болт | 4 |
| 3 | 02011-00016 | Шайба | 4 |
| 4 | 16393-40011 | Трансмиссия | 1 |
| 5 | 26193-42001 | Кронштейн | 2 |
| 6 | 01106-16040 | Болт | 8 |
| 7 | 02011-00016 | Шайба | 8 |
| 8 | 01116-16055 | Болт | 4 |
| 9 | 02011-00016 | Шайба | 4 |
| 10 | 02003-00016 | Шайба | 4 |
| 11 | 01401-50016 | Гайка | 4 |
| 12 | 26193-42011 | Пластина | 1 |
| 13 | 01183-10020 | Болт с шайбой | 1 |
| 14 | 02000-00010 | Шайба | 1 |
| 15 | 26193-42021 | Пластина | 1 |
| 16 | 01183-10020 | Болт с шайбой | 1 |
| 17 | 02000-00010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
