Каталог запчастей HITACHI

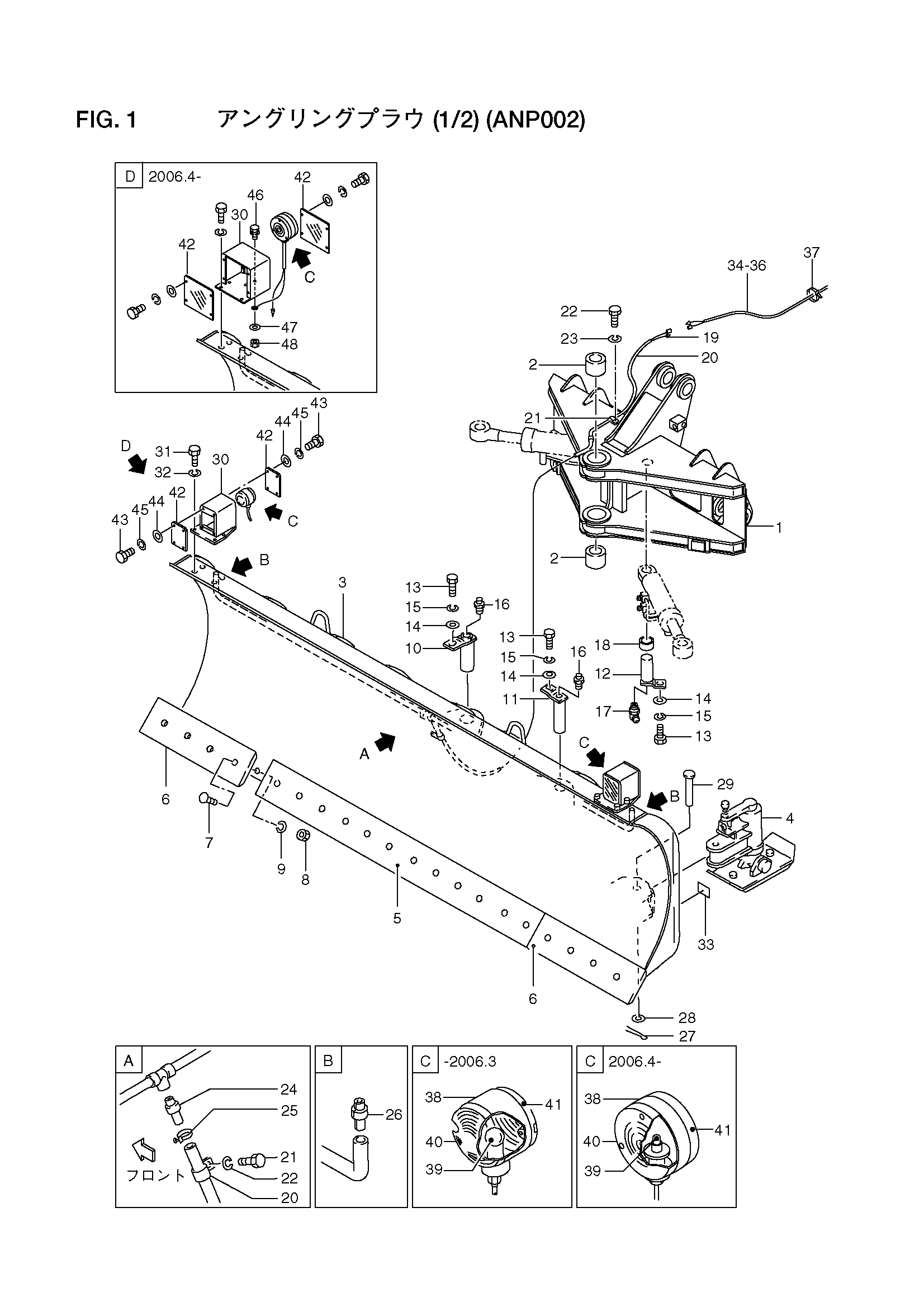

Схема 1 — HITACHI LX80-7
Заводская схема «Схема 1» для HITACHI LX80-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A | 56390-70311 | 1 | |
| - | 56390-70312 | 1 | |
| 1 | 56390-70601 | 1 | |
| 2 | 56190-71241 | 2 | |
| 3 | 56433-01012 | 1 | |
| 4 | 56383-01021 | 2 | |
| 5 | 58491-62061 | 1 | |
| 6 | 56390-70201 | 2 | |
| 7 | 56383-02131 | 22 | |
| 8 | 56383-02201 | 22 | |
| 9 | 26123-30221 | 22 | |
| 10 | 56383-01081 | 2 | |
| 11 | 56383-01071 | 2 | |
| 12 | 56383-01061 | 2 | |
| 13 | 01116-12025 | 6 | |
| 14 | 26096-42351 | 6 | |
| 15 | 02010-00012 | 6 | |
| 16 | 04901-00100 | 4 | |
| 17 | 04901-00190 | 2 | |
| 18 | 25389-12831 | 2 | |
| 19 | 58491-65961 | 1 | |
| 20 | 58491-64901 | 1 | |
| 21 | 26312-42391 | 3 | |
| 22 | 01110-10016 | 3 | |
| 23 | 02010-00010 | 3 | |
| 24 | 56383-02311 | 1 | |
| 25 | 04911-00014 | 1 | |
| 26 | 25383-02321 | 2 | |
| 27 | 02200-08050 | 2 | |
| 28 | 02000-00030 | 2 | |
| 29 | 56311-65901 | 2 | |
| 30 | 56383-02291 | 2 | |
| - | 56190-78011 | 2 | |
| 31 | 01110-10025 | 8 | |
| 32 | 02010-00010 | 8 | |
| 33 | 09300-00502 | 1 | |
| 34 | 56501-62982 | 1 | |
| 35 | 22622-42661 | 1 | |
| 36 | 22622-42501 | 1 | |
| 37 | 04913-10200 | 5 | |
| 38 | 56371-61541 | 2 | |
| - | 56190-78001 | 2 | |
| 39 | 28761-04951 | 2 | |
| 39 | 56190-78031 | 2 | |
| 40 | 28761-04941 | 2 | |
| - | 56190-78051 | 2 | |
| 41 | 28761-04961 | 2 | |
| - | 56190-78041 | 2 | |
| 42 | 56503-02041 | 4 | |
| - | 56190-78021 | 4 | |
| 43 | 01100-08020 | 16 | |
| 44 | 02000-00008 | 16 | |
| 45 | 02010-00008 | 16 | |
| 46 | 01183-04030 | 2 | |
| 47 | 02000-00004 | 2 | |
| 48 | 01400-00004 | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
