Кабина (стеклоочиститель)(SCB002) — HITACHI LX80-7

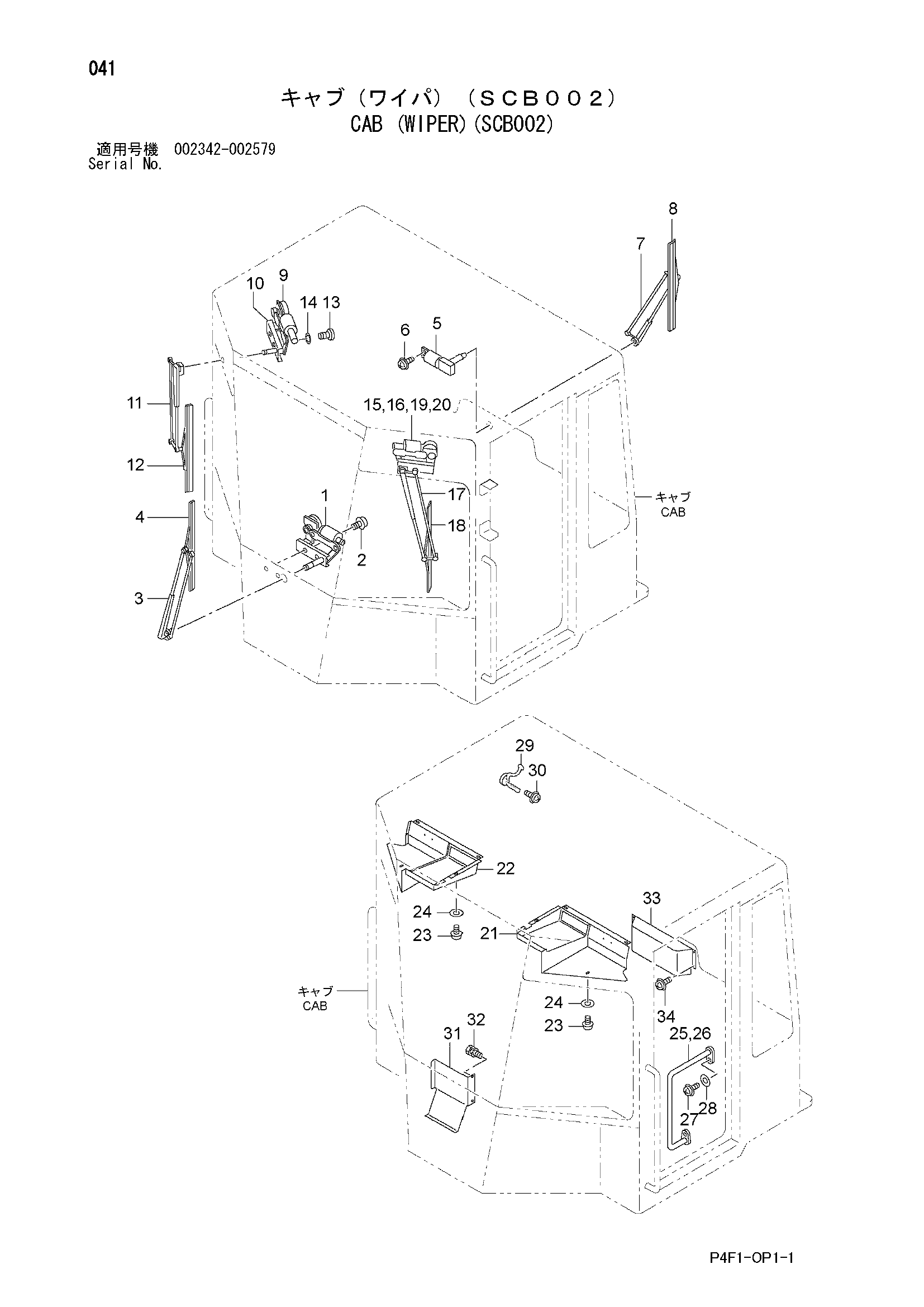

Заводская схема «Кабина (стеклоочиститель)(SCB002)» для HITACHI LX80-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 56384-10661 | Гидромотор стеклоочиститель | 1 |
| 2 | 01033-06016 | Винт и шайба | 4 |
| 3 | 26756-72001 | Рукоять стеклоочиститель | 1 |
| 4 | 56504-10811 | Отвал стеклоочиститель (SWB) | 1 |
| 5 | 26756-72031 | Гидромотор стеклоочиститель | 1 |
| 6 | 01183-08016 | Винт и шайба | 2 |
| 7 | 26426-72141 | Рукоять стеклоочиститель | 1 |
| 8 | 56504-10391 | Отвал стеклоочиститель задний (SWB) | 1 |
| 9-10 | 56401-65001 | Стеклоочиститель гидромотор в сборе (правый) | 1 |
| 9 | 56504-10471 | Гидромотор стеклоочиститель | 1 |
| 10 | 56504-10481 | Тяга | 1 |
| 11 | 28836-72001 | Рукоять стеклоочиститель | 1 |
| 12 | 28836-72011 | Отвал стеклоочиститель | 1 |
| 13 | 01030-06020 | Винт | 4 |
| 14 | 02010-00006 | Шайба | 4 |
| 15-16 | 56401-64991 | Стеклоочиститель гидромотор в сборе (левый) | 1 |
| 15 | 56504-10461 | Гидромотор стеклоочиститель | 1 |
| 16 | 56504-10491 | Тяга | 1 |
| 17 | 28836-72001 | Рукоять стеклоочиститель | 1 |
| 18 | 28836-72011 | Отвал стеклоочиститель | 1 |
| 19 | 01030-06020 | Винт | 4 |
| 20 | 02010-00006 | Шайба | 4 |
| 21 | 56190-73342 | Крышка боковой стеклоочиститель (левый) | 1 |
| 22 | 56190-73352 | Крышка боковой стеклоочиститель (правый) | 1 |
| 23 | 01033-06016 | Винт и шайба | 8 |
| 24 | 02000-20006 | Шайба | 8 |
| 25 | 26426-78591 | Поручень (левый) | 1 |
| 26 | 26426-78601 | Поручень (правый) | 1 |
| 27 | 01183-10025 | Болт и шайба | 4 |
| 28 | 26091-12081 | Шайба | 4 |
| 29 | 26196-72911 | Подвес | 1 |
| 30 | 01046-04012 | Винт | 2 |
| 31 | 26196-73191 | Крышка | 1 |
| 32 | 01183-08020 | Болт и шайба | 2 |
| 33 | 26196-72611 | Крышка | 1 |
| 34 | 01033-06016 | Винт и шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
