Гидравлический линия(всасывание) — HITACHI LX80-7

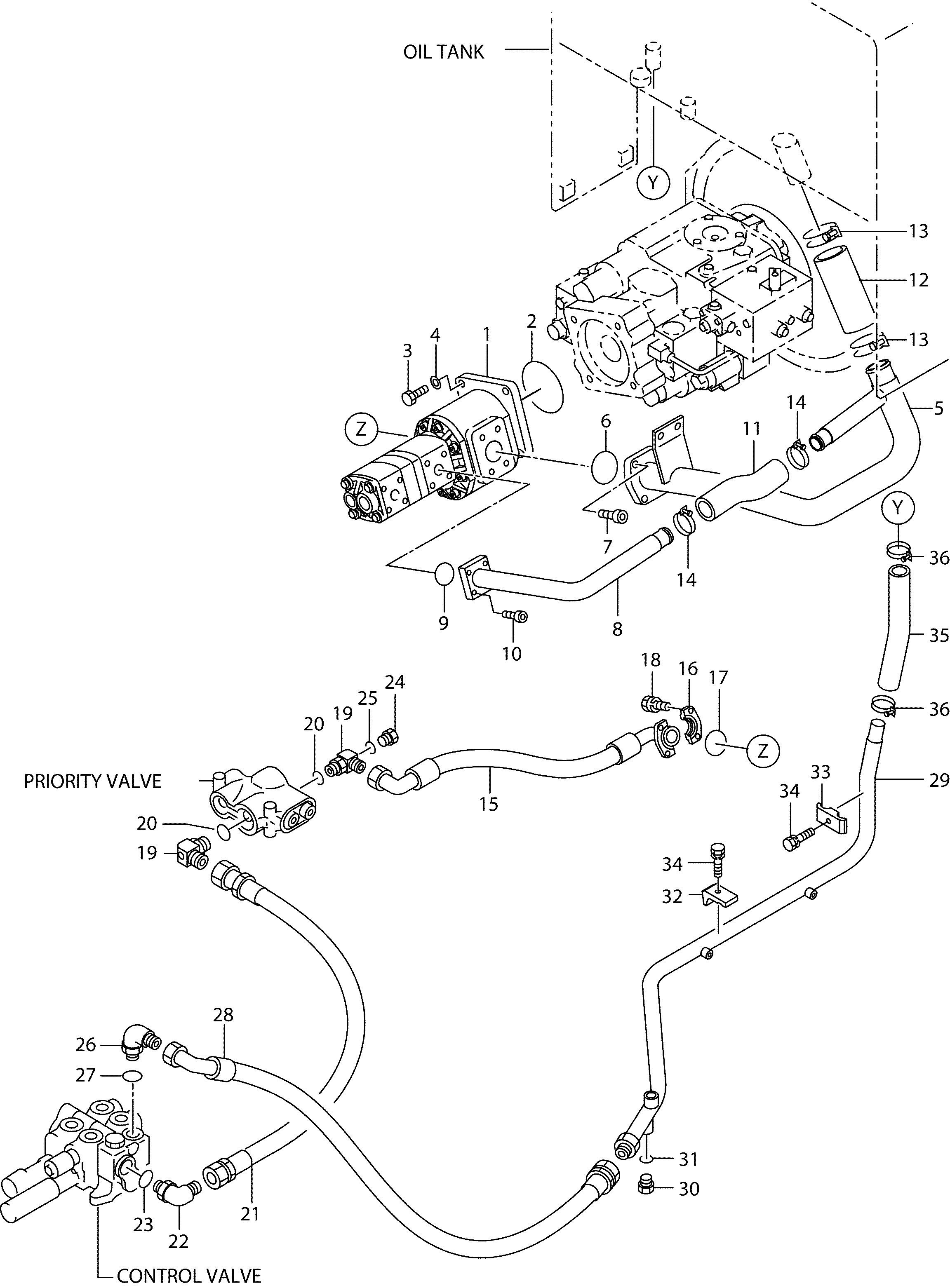

Заводская схема «Гидравлический линия(всасывание)» для HITACHI LX80-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26397-12101 | Шестерённый насос | 1 |
| 2 | 26197-92301 | Уплотнительное кольцо | 1 |
| 3 | 01116-12040 | Болт | 4 |
| 4 | 26063-02111 | Шайба | 4 |
| 5 | 26197-62032 | Трубка, всасывание | 1 |
| 6 | 03350-00500 | Уплотнительное кольцо | 1 |
| 7 | 01116-12035 | Болт | 4 |
| 8 | 26197-62012 | Трубка, всасывание | 1 |
| 9 | 03350-00350 | Уплотнительное кольцо | 1 |
| 10 | 01170-08030 | Болт | 4 |
| 11 | 26197-62101 | Шланг | 1 |
| 12 | 26197-62401 | Шланг | 1 |
| 13 | 24067-62331 | Зажим | 2 |
| 14 | 24067-62311 | Зажим | 2 |
| 15 | 26197-62063 | Шланг | 1 |
| 16 | 26607-62571 | Фланец, разрезной | 2 |
| 17 | 26607-62631 | Уплотнительное кольцо | 1 |
| 18 | 01116-10030 | Болт | 4 |
| 19 | 26197-62042 | Угловой штуцер | 2 |
| 20 | 26197-62181 | Уплотнительное кольцо | 2 |
| 21 | 26197-62072 | Шланг | 1 |
| 22 | 21777-82851 | Угловой штуцер | 1 |
| 23 | 03320-00240 | Уплотнительное кольцо | 1 |
| 24 | 26197-62051 | Пробка | 1 |
| 25 | 26097-62701 | Уплотнительное кольцо | 1 |
| 26 | 26437-62341 | Угловой штуцер | 1 |
| 27 | 03320-00290 | Уплотнительное кольцо | 1 |
| 28 | 26197-62081 | Шланг | 1 |
| 29 | 26397-62461 | Трубка, обратный | 1 |
| 30 | 16603-02461 | Пробка | 1 |
| 31 | 03320-00140 | Уплотнительное кольцо | 1 |
| 32 | 26197-92401 | Хомут | 1 |
| 33 | 26197-92391 | Хомут | 1 |
| 34 | 01183-12060 | Болт с шайбой | 2 |
| 35 | 26197-62391 | Шланг | 1 |
| 36 | 24067-62301 | Зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
