Клапан управление линкаге — HITACHI LX80-7

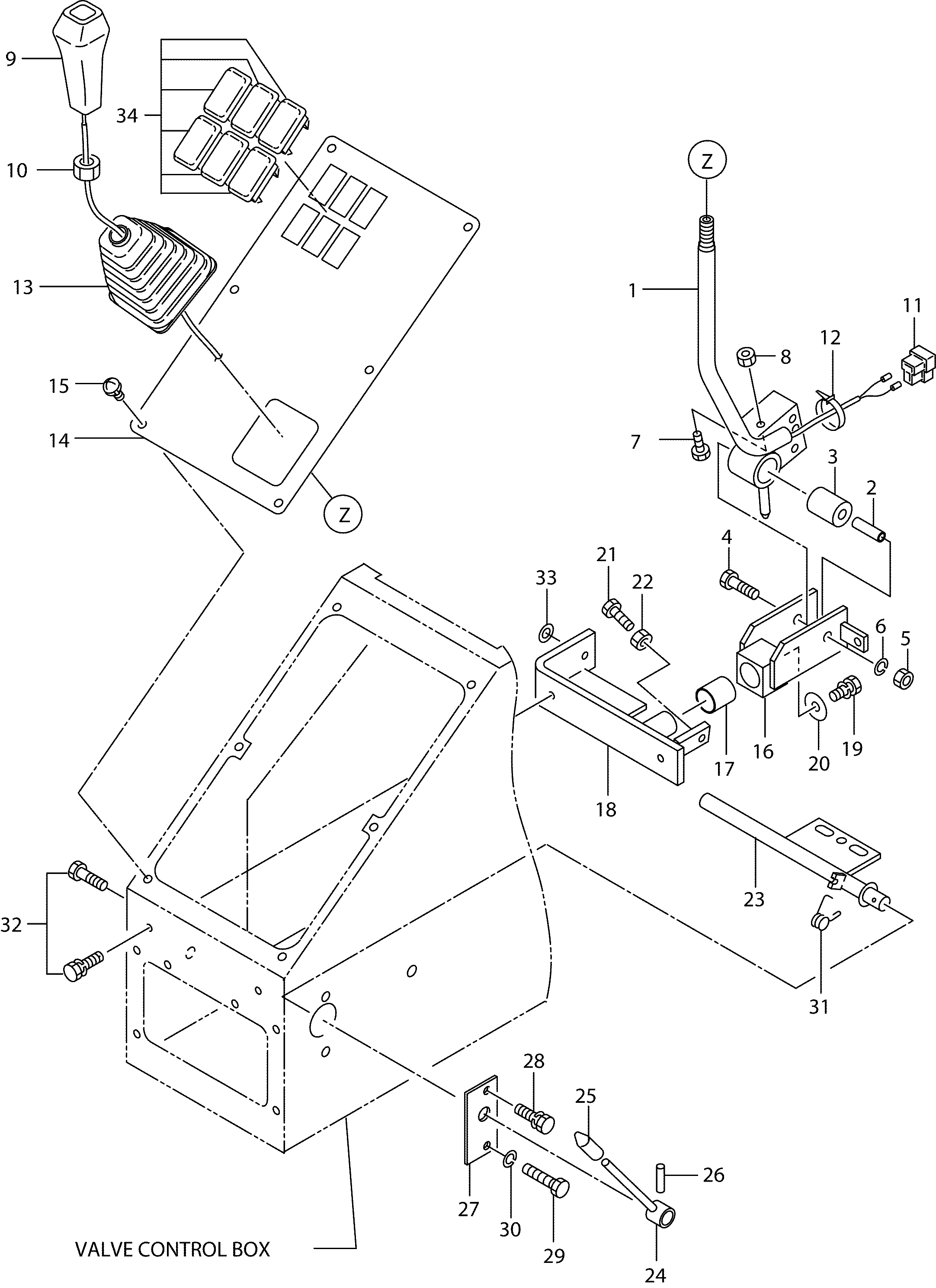

Заводская схема «Клапан управление линкаге» для HITACHI LX80-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26407-42001 | Рычаг, управление | 1 |
| 2 | 26327-42061 | Палец | 1 |
| 3 | 26327-42101 | Металлический | 1 |
| 4 | 01110-10065 | Болт | 1 |
| 5 | 01401-00010 | Гайка | 1 |
| 6 | 02010-00010 | Шайба | 1 |
| 7 | 01100-08030 | Болт | 1 |
| 8 | 01400-00008 | Гайка | 1 |
| 9 | 26407-42061 | Ручка | 1 |
| 10 | 01400-00014 | Гайка | 1 |
| 11 | 26192-42721 | Разъём | 1 |
| 12 | 04913-10200 | Инсулокк | 1 |
| 13 | 26387-42321 | Защитный чехол | 1 |
| 14 | 26197-42051 | Крышка | 1 |
| 15 | 01033-06016 | Винт и шайба | 6 |
| 16 | 26407-42011 | Бобышка | 1 |
| 17 | 26327-42101 | Металлический | 1 |
| 18 | 26407-42021 | Кронштейн | 1 |
| 19 | 01183-10020 | Болт с шайбой | 1 |
| 20 | 26606-52721 | Шайба | 1 |
| 21 | 01100-08030 | Болт | 1 |
| 22 | 01400-00008 | Гайка | 1 |
| 23 | 26197-42021 | Тяга, ограничитель | 1 |
| 24 | 26197-42001 | Рукоятка | 1 |
| 25 | 26387-42231 | Рукоятка | 1 |
| 26 | 02270-04022 | Палец, пружина | 1 |
| 27 | 26407-42081 | Пластина | 1 |
| 28 | 01183-08016 | Болт с шайбой | 1 |
| 29 | 01120-08050 | Болт | 1 |
| 30 | 02010-00008 | Шайба | 1 |
| 31 | 26327-42081 | Пружина | 1 |
| 32 | 01183-08016 | Болт с шайбой | 3 |
| 33 | 02000-00008 | Шайба | 1 |
| 34 | 26812-42641 | Пробка | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
