Пыль прооф радиатор(DPR)(OP) — HITACHI LX80-7

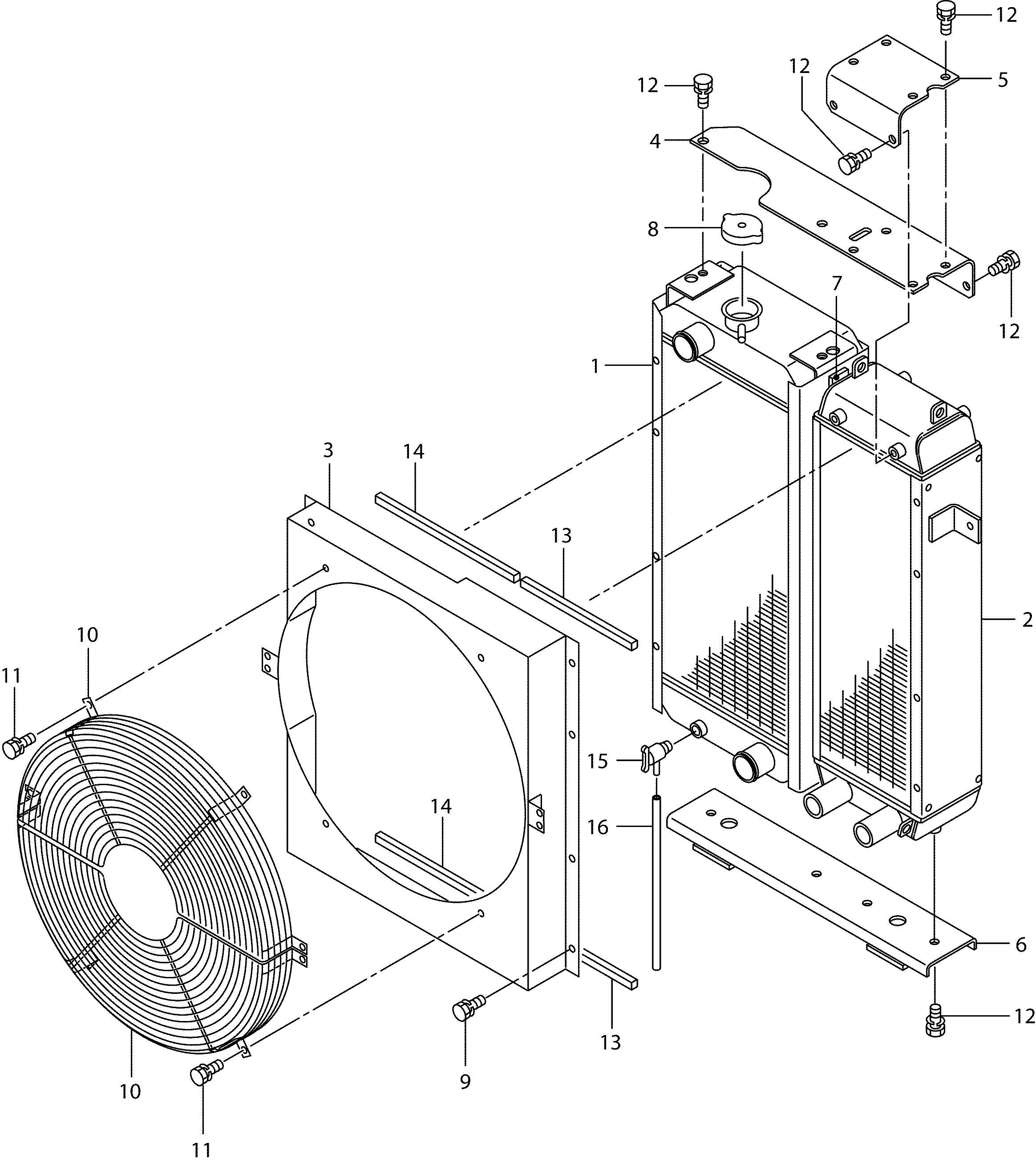

Заводская схема «Пыль прооф радиатор(DPR)(OP)» для HITACHI LX80-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A | 56190-54201 | Радиатор в сборе | 1 |
| - | 56190-54202 | Радиатор в сборе | 1 |
| 1 | 26192-17251 | Коре, радиатор | 1 |
| - | 26192-17252 | Коре, радиатор | 1 |
| 2 | 26192-17261 | Коре, масляный радиатор | 1 |
| - | 26192-17262 | Коре, масляный радиатор | 1 |
| 3 | 26192-17271 | Кожух | 1 |
| - | 26192-17272 | Кожух | 1 |
| 4 | 26192-17281 | Пластина | 1 |
| 5 | 26192-17291 | Пластина | 1 |
| 6 | 26192-17301 | Пластина | 1 |
| 7 | 26192-17311 | Манжета | 1 |
| 8 | 26192-17321 | Колпачок | 1 |
| 9 | 26192-17201 | Болт | 8 |
| 10 | 26192-17221 | Сетка, провод | 2 |
| 11 | 26192-17331 | Болт | 8 |
| 12 | 26192-17331 | Болт | 16 |
| 13 | 26192-17341 | Манжета | 2 |
| 14 | 26192-17351 | Манжета | 2 |
| 15 | 26192-17361 | Кран | 1 |
| 16 | 26192-17371 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
