Задний рама проводка(2/2) — HITACHI LX80-7

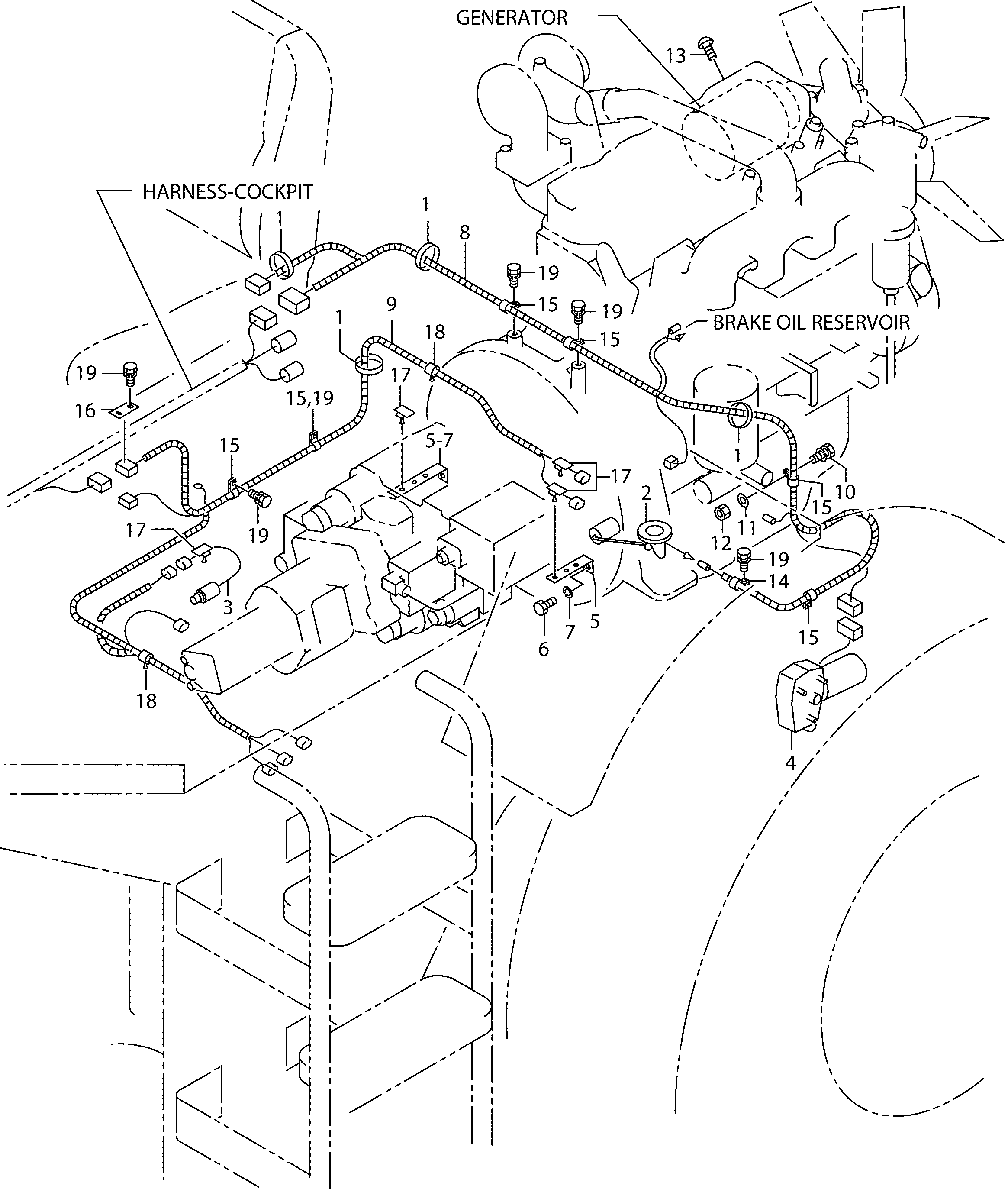

Заводская схема «Задний рама проводка(2/2)» для HITACHI LX80-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 04913-11200 | Инсулокк | 5 |
| 2 | 26382-42021 | Топливный сендинг блок | 1 |
| 3 | 26192-42371 | Выключатель, давление | 1 |
| 4 | 26552-42121 | Остановка гидромотор | 1 |
| 5 | 26192-42391 | Кронштейн | 2 |
| 6 | 01110-10025 | Болт | 2 |
| 7 | 02010-00010 | Шайба | 2 |
| 8 | 26192-42642 | Провод жгут проводов, двигатель | 1 |
| 9 | 26192-42632 | Провод жгут проводов, T/M HST | 1 |
| 10 | 01183-10025 | Болт с шайбой | 1 |
| 11 | 02000-00010 | Шайба | 1 |
| 12 | 01401-00010 | Гайка | 1 |
| 13 | 01032-05012 | Винт | 1 |
| 14 | 26602-42041 | Зажим | 1 |
| 15 | 26602-42071 | Зажим | 6 |
| 16 | 26192-42741 | Кронштейн | 1 |
| 17 | 26192-42381 | Зажим | 5 |
| 18 | 26192-42361 | Зажим | 3 |
| 19 | 01183-10020 | Болт с шайбой | 7 |
| 20 | 26602-42051 | Зажим | 1 |
| 21 | 16193-42421 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
