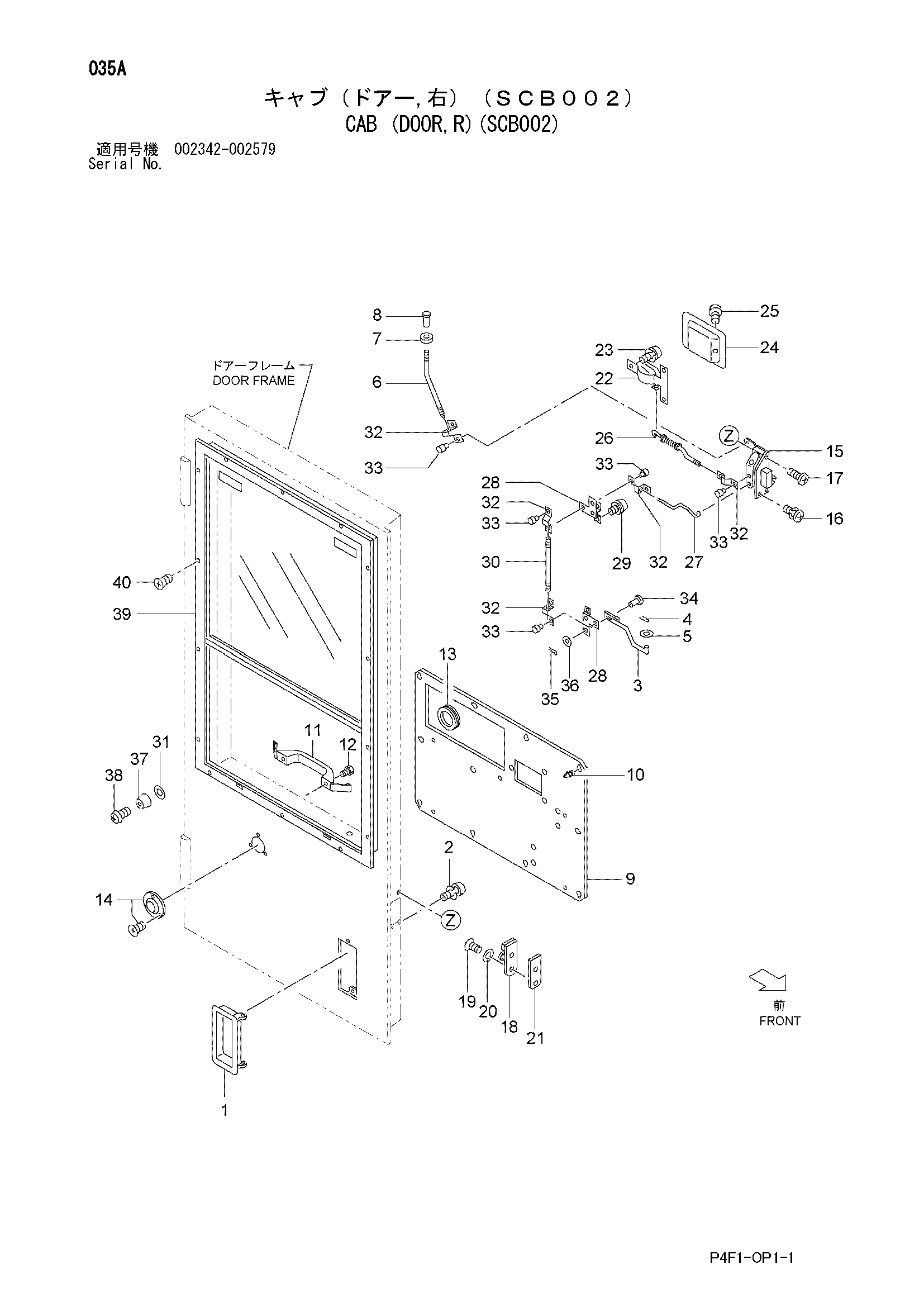

Кабина (дверь, R)(SCB002) — HITACHI LX80-7

Заводская схема «Кабина (дверь, R)(SCB002)» для HITACHI LX80-7. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	56511-62861	Рукоятка (наружный)	1
2	01033-06012	Винт и шайба	2
3	26426-78301	Шток (правый)	1
4	26067-42071	Палец стопорный	1
5	02000-00006	Шайба	1
5	02000-00006	Шайба	5
6	26426-72831	Шток	1
7	21471-24111	Уплотнительная втулка	1
8	56600-62461	Ручка	1
9	26486-72081	Упхолстерй	1
10	26426-72961	Зажим	11
11	514A5-12651	Рукоятка	1
11	26056-42841	Рукоятка	1
12	514A5-12671	Болт	2
12	01033-06020	Винт и шайба	2
13	26426-72841	Уплотнительная втулка	1
14	56330-51691	Замок двери	1
15	56511-62841	Замок двери	1
16	01033-06012	Винт и шайба	2
17	01302-06012	Винт	1
18	26196-73901	Стрикер дверь	1
19	01300-08014	Винт	2
20	21946-73271	Шайба	2
21	26426-72871	Пластина	1
22	56600-62381	Рукоятка (внутренний)	1
23	01033-06012	Винт и шайба	3
24	56600-62401	Корпус внутренний рукоятка	1
25	56600-54201	Винт	1
26	26426-72821	Шток	1
27	26426-78271	Шток	1
28	56511-62831	Тяга	2
29	01033-06012	Винт и шайба	4
30	26426-78281	Шток	1
31	56380-55731	Регулировочная шайба	1
32	56600-62441	Пружина	5
33	56600-62431	Палец	5
34	26426-78311	Палец	1
35	26067-42061	Палец стопорный	1
36	02000-00005	Шайба	1
37	26506-52111	Резиновая подушка	1
38	01030-05030	Винт	1
39	26196-73821	Сасх в сборе	1
40	01046-05016	Винт	14

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX80-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
