Планет водило — HITACHI LX80-7

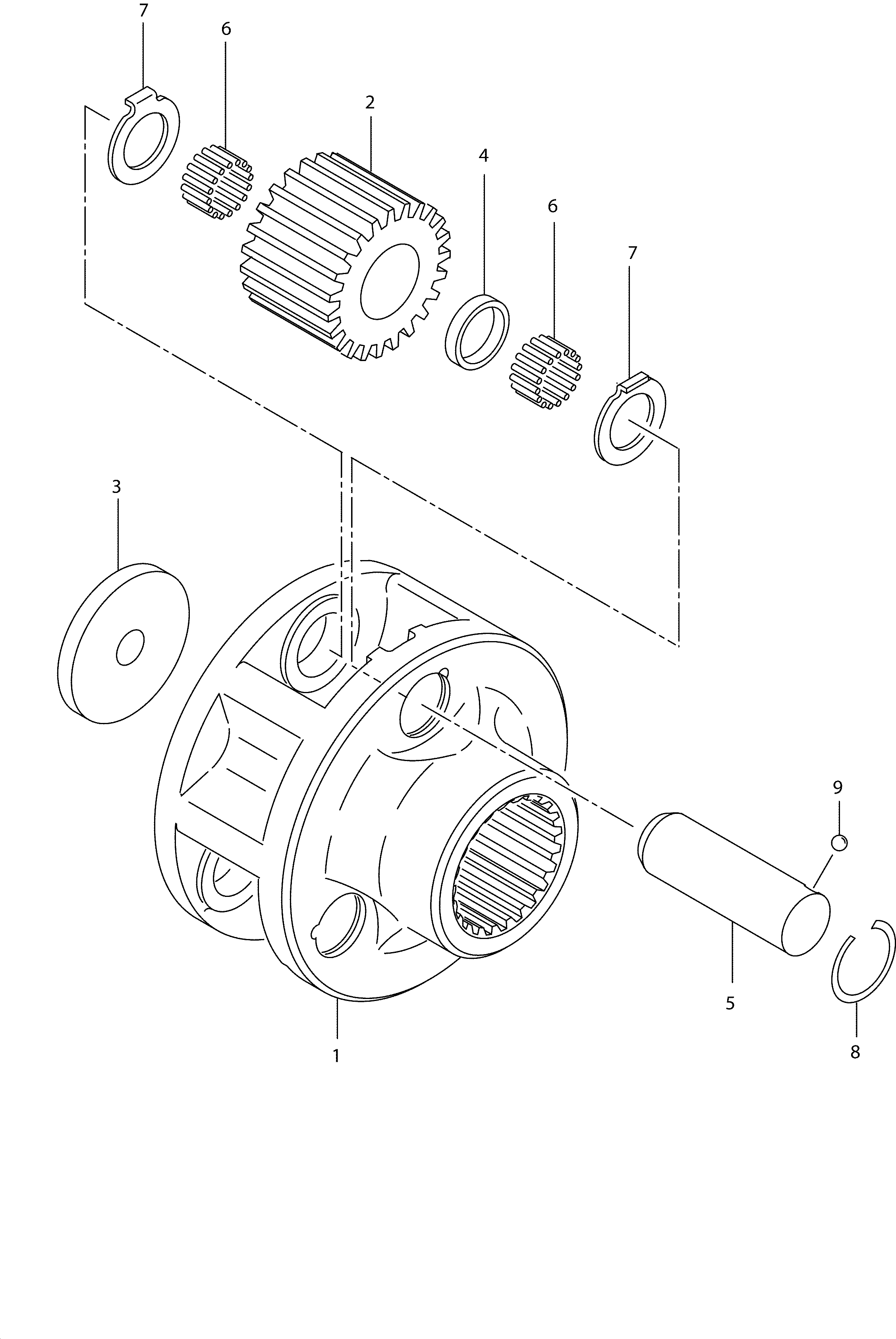

Заводская схема «Планет водило» для HITACHI LX80-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A | 16393-00211 | Планет водило в сборе | 4 |
| 1 | 16393-02631 | Водило, планет | 4 |
| 2 | 16393-02651 | Шестерня, планет | 12 |
| 3 | 16193-03101 | Пластина, фиксатор | 4 |
| 4 | 16403-02381 | Проставка, каток | 12 |
| 5 | 16403-02304 | Вал | 12 |
| 6 | 16403-02481 | Каток, неедле | 672 |
| 7 | 16403-02371 | Шайба, упорный | 24 |
| 8 | 16423-02411 | Кольцо, стопорный | 12 |
| 9 | 03190-00008 | Шарик | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
